12
Schaltgerät MSRD 2,5
Drehstrom 400 Volt, Ventilator 2-stufig
maximale Schaltleistung 2,5 kW
Aufputzmontage, Motorschutz durch eingebaute Thermo-
kontakte im Ventilatormotor.
Ausführung
Kunststoffgehäuse, Schutzart IP 41.
Schutzisoliert nach VDE, Frontschild mit Symbolen für
die Schaltstellungen, Netzeingangs- und Schutzleiter-
klemmen, Hauptschütz, Steuerschalter mit den Funktio-
nen „Aus/1. Stufe/2. Stufe“, Steuersicherung, Betriebs-
meldeleuchte (erlischt bei einer Störung des Ventilators
bzw. Netzunterbrechung zum Schaltgerät), Motoraus-
gangsklemmen, Anschlußklemmen für Thermokontakte
und Raumthermostat.
Wiedereinschalten nach einem Störfall
Nach jedem Störfall schaltet das Gerät aus und nicht
automatisch wieder ein. Nach Beheben der Störung ist
durch Zurückschalten des Steuerschalters auf „0“ und
nach einer Wartezeit von ca. 30 Sek. ein Wiederein-
schalten möglich.

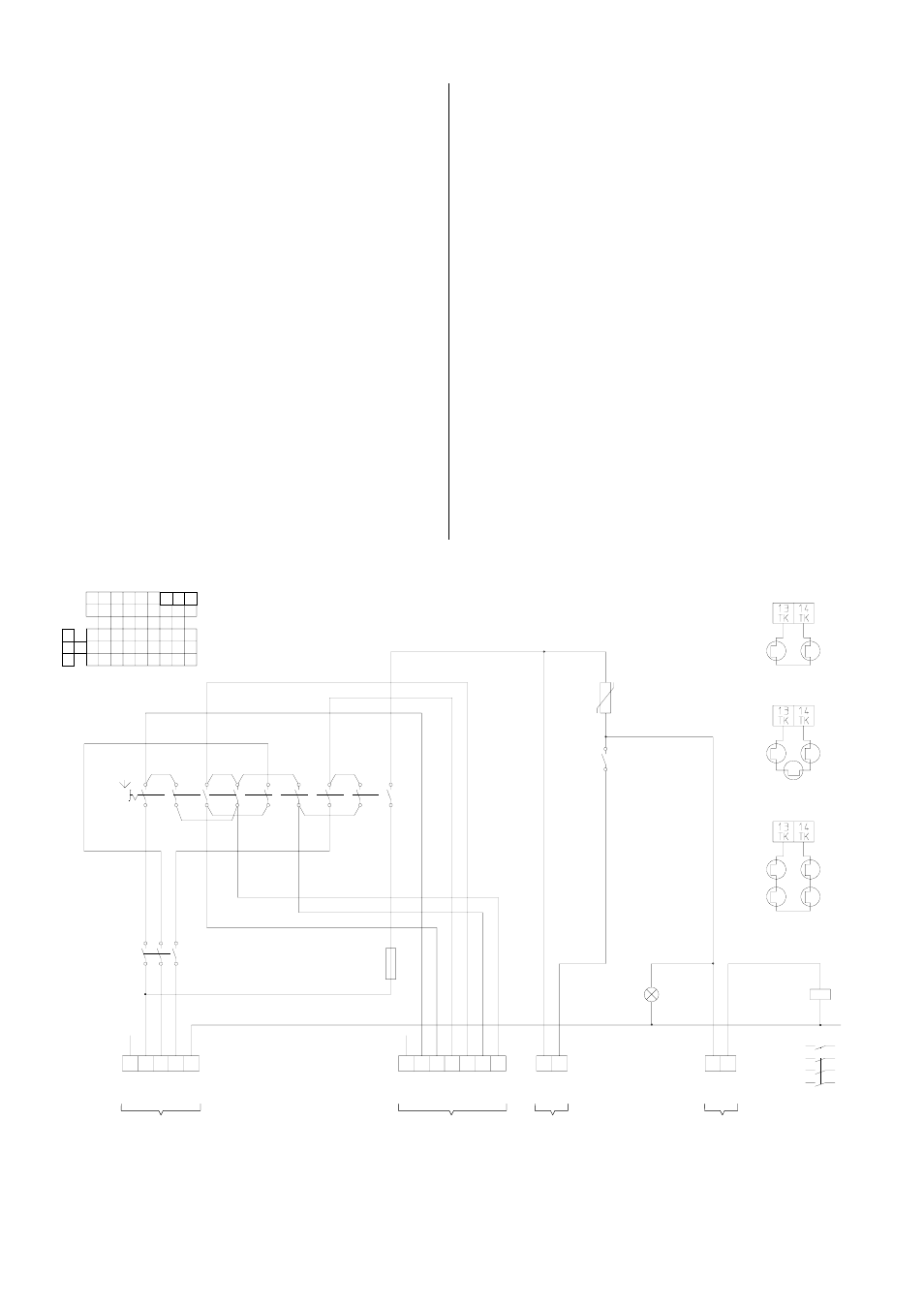

Schalt- und Anschlußschema
1 3 5 7 9 11 13 15 17
2 4 6 8 10 12 14 16 18
X X X
X X X X
X X X
X X X
0
D
U
0 D U
1
2
3
4
7
8
9
10
11
12
13
14
15
16
17
18
5
6
S1
R1
K1
13
14
K1
1 3 5
2 4 6
F1
6,3A
H1
X1
X2
K1
A1
A2
2 3 4
PE L1 L2 L3 N
1 5 7 8 9 6 10 11 12 13
PE U1 V1 W1 U2 V2 W2 TK TK
14 15
RT RT
16
4
4
4
11
1
3
5
13
2
4
6
14
Raumthermostat Thermokontakte
im Motor
Einspeisung Netz
400V/3/N/PE 50HZ
Erdung nach örtlichen Vorschriften
Motor 3~
Thermoschutz
für 2 Geräte
Thermoschutz
für 3 Geräte
Thermoschutz
für 4 Geräte
weitere Thermokontakte
in Reihe schalten
S1 Steuerschalter K1 Schaltschütz R1 PTC-Element
F1 Steuersicherung H1 Betriebsmeldeleuchte
Gruppenschaltung
Das Schaltgerät ist für Gruppenschaltung geeignet. Da-
bei können mehrere Motoren gleicher Schaltung an ein
Schaltgerät angeschlossen werden.
Die Gesamtleistung der angeschlossenen Motoren darf
die zulässige Schaltleistung des Schaltgerätes nicht ü-
berschreiten. Die Thermokontakte aller Motoren sind in
Reihe zu schalten.
Wichtige Hinweis zum sicheren Betrieb
Erdung, Nullung oder Schutzschaltung und Netzabsi-
cherung sind nach den Vorschriften des VDE bzw. des
zuständigen EVU bauseits durchzuführen.
Die elektrischen Geräteanschlüsse sind durch autori-
siertes Fachpersonal nach den geltenden Bestimmun-
gen unter Beachtung der örtlichen Vorschriften gemäß
den Anschlußplänen durchzuführen.
