10
Ausführung
◊ 400 Volt Drehstrom, Ventilator 2 stufig, maximale
Schaltleistung 4 kW.
◊ Aufputzmontage.
◊ Motorschutz durch eingebaute Thermokontakte im
Ventilatormotor.
◊ Kunststoffgehäuse, Schutzart IP 41, schutzisoliert
nach VDE.
◊ Frontschild mit Symbolen für die Schaltstellungen.
◊ Netzeingangs- und Schutzleiterklemmen, Haupt-
schütz.
◊ Steuersicherung, Steuerschalter mit den Funktionen
"Aus / 1.Stufe / 2.Stufe".
◊ Betriebsmeldeleuchte.
Erlischt bei Ventilatorstörung und/oder Netzunterbre-
chung zum Schaltgerät.
◊ Entstörtaste, Motorausgangsklemmen, Anschluß-
klemmen für Thermokontakte und Raumthermostat.

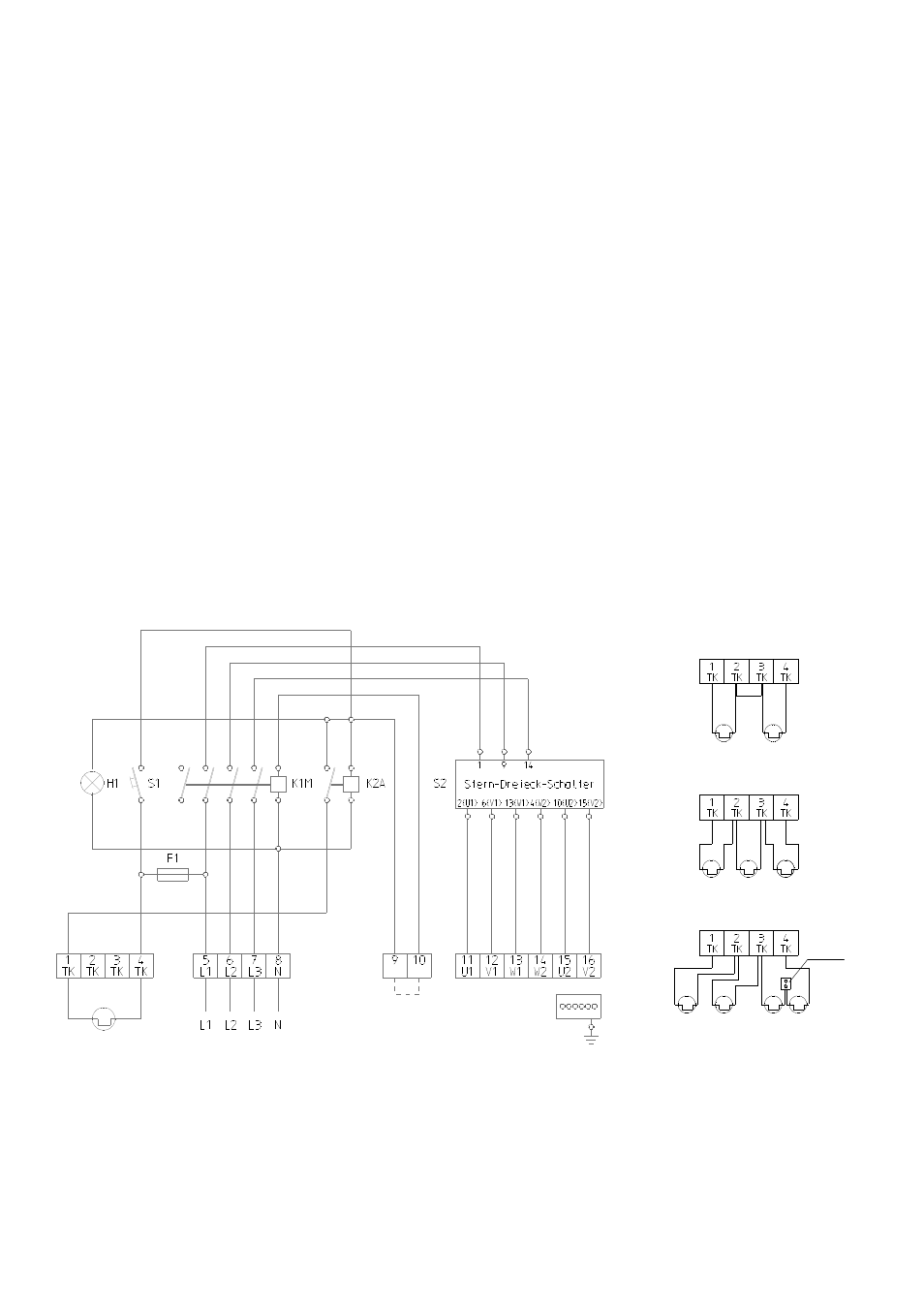

Schalt- und Anschlußschema
Thermoschutz für
2 Geräte
Thermoschutz für
3 Geräte
Thermoschutz für
4 Geräte
weitere Thermokontakte
in Reihe schalten
Lüster-
klemme
Thermokontakt Netzanschluß
Raumthermostat
oder Brücke
Ventilatormotor
Gruppenschaltung
Das Schaltgerät ist für eine Gruppenschaltung geeig-
net. Dabei können mehrere Motoren gleicher Schaltung
an ein Schaltgerät angeschlossen werden. Die Gesamt-
leistung der angeschlossenen Motoren darf die zulässi-
ge Schaltleistung des Schaltgerätes nicht überschrei-
ten.
◊ Beachten Sie: Die Thermokontakte aller Motoren
sind in Reihe zu schalten.
Abbildungen unten rechts.
Schaltgerät SW 2 380 DI
Legende
S1 Entstörtaste Ventilator K2A Hilfsrelais F1 Steuersicherung
S2 Steuerschalter K1M Schütz für Ventilatormotor H1 Betriebsmeldeleuchte
Die Netzabsicherung, Erdung, Nullung oder Schutz-
schaltung muß bauseits, gemäß den gültigen Vor-
schriften, erfolgen.
Wiedereinschalten nach einem Störfall
◊ Nach jeder Unterbrechung der Spannungsversorgung
oder Störung des Ventilators muß die Entstörtaste
des Ventilators 1 mal betätigt werden!
Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten!
