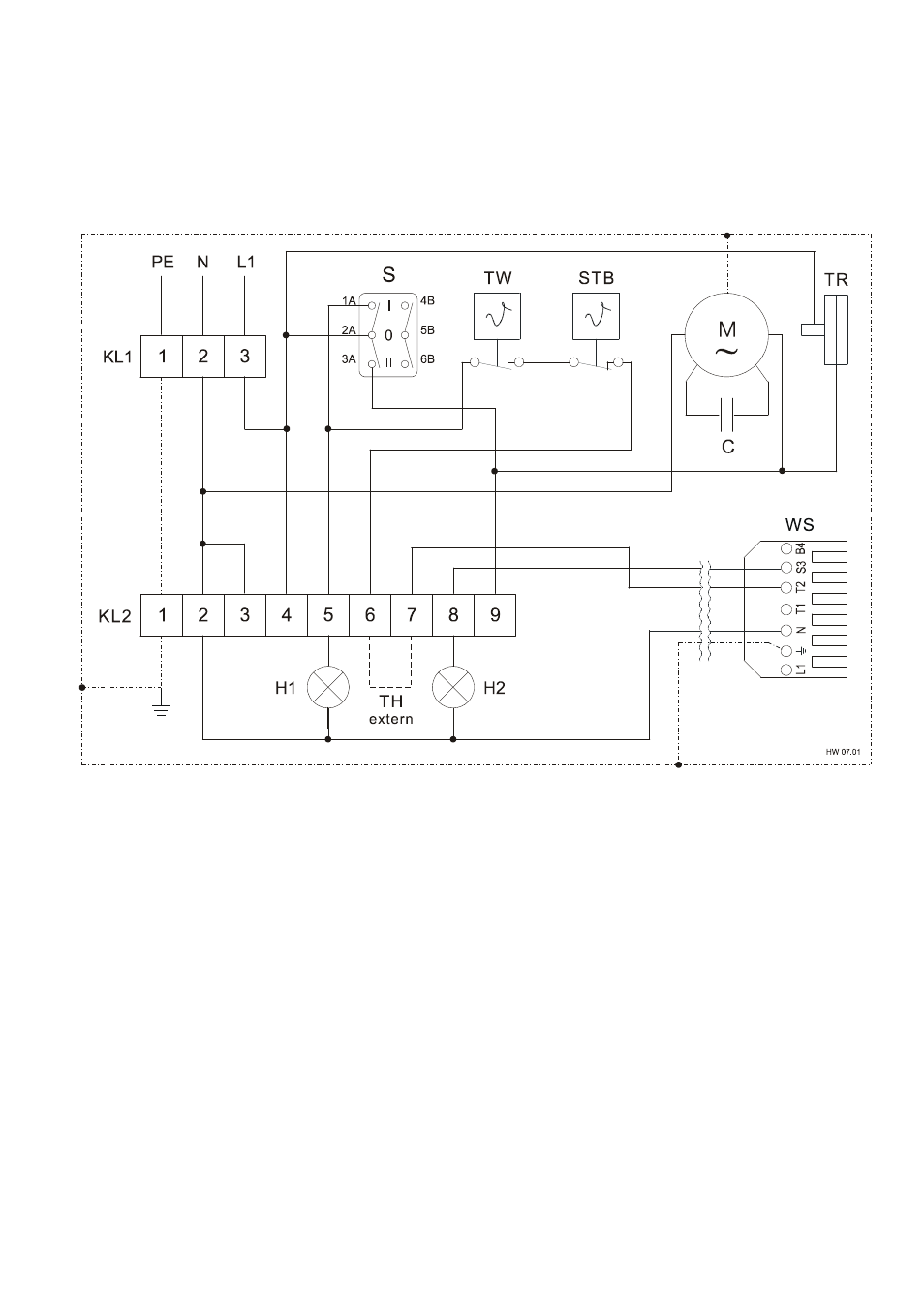

Elektrisches Anschlußschema
Netzanschluß: 230 V / 1~
Ventilatormotor: 230 V / 1~
Brennermotor: 230 V / 1~
C Kondensator (Ventilator)
H1 Kontrolleuchte GRÜN (Betrieb)
H2 Kontrolleuchte ROT (Brennerstörung)
KL1 Klemmleiste Netzeingang
KL2 Klemmleiste Elektroverdrahtung
M Ventilatormotor
S Betriebsschalter
STB Sicherheitstemperaturbegrenzer
TH externer Thermostatanschluß
TR Temperaturregler
TW Temperaturwächter
WS Wielandstecker
Ein Notschalter (empfohlen) ist an gut zugänglicher
Stelle des Aufstellungsraumes anzubringen.
Dieser ist gegen Beschädigung und unbefugtes Benut-
zen zu schützen!
Der elektrische Geräteanschluß ist durch autori-
siertes Fachpersonal nach DIN 57116 / VDE 0116
auszuführen.
