7
Elektrischer Anschluss
7.1 Elektrisches Anschlussschema
1
2
C
D
A
B
A
B
C
D
E
3

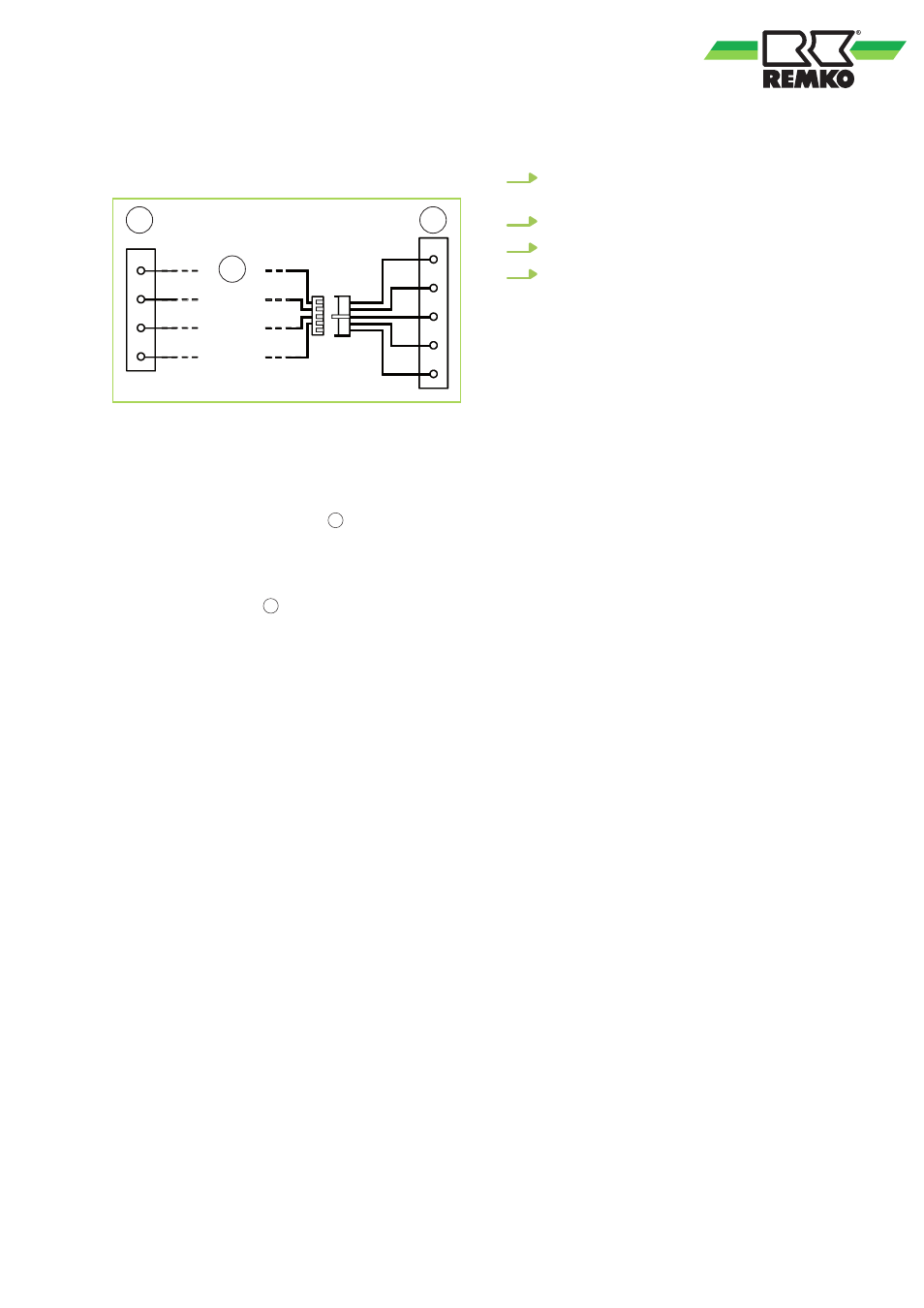

Abb. 4: Elektrisches Anschlussschema
1:
Kabelfernbedienung
2:
Innengerät
3:
Bauseitige Verlängerung durch
vieradriges Kabel (max. 15m)
Farbcode Kabelfernbedienung
1
A:
Blau
B:
Grau
C:
Rot
D:
Schwarz
Farbcode Innengerät
2
A:
Braun
B:
Rot
C:
Gelb
D:
Schwarz
E:
Weiß
8
Inbetriebnahme
1.
Schalten Sie das Gerät über die Raumtem-
peratur-Regelung ein.
2.
Kontrollieren Sie alle Funktionen.
3.
Montieren Sie alle demontierten Teile.
4.
Weisen Sie den Betreiber in die Funktion ein.
11
