REMKO KP-4 - Handbuch (Seite 4)

4

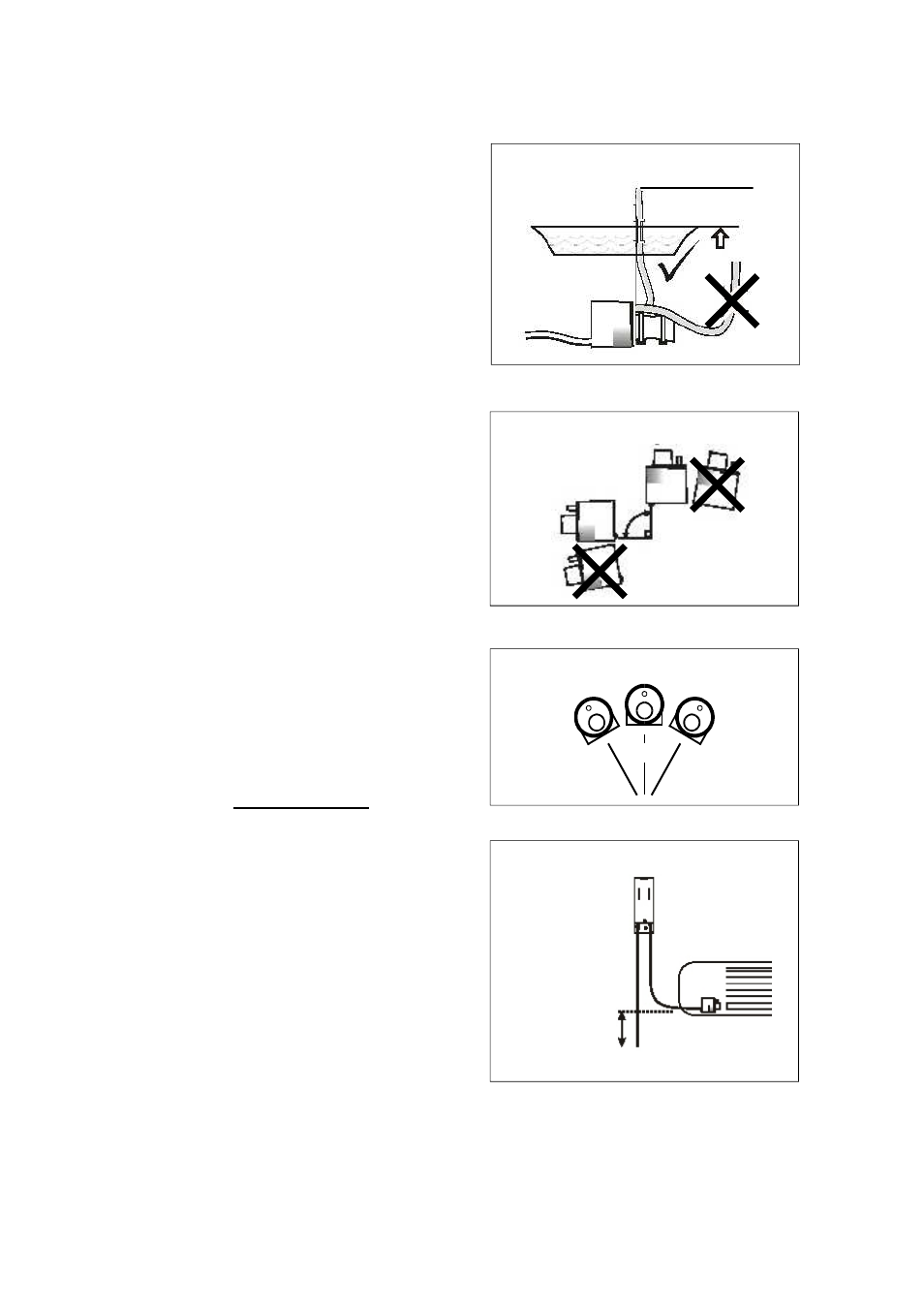

1. Schieben Sie die Bügelschelle
auf den großen Anschluß des
Reservoirs.
2. Schieben Sie den 200 mm langen
Entlüftungsschlauch auf den Entlüf-
tungsanschluß und klemmen diesen
in der Schelle ein.
3. Verbinden Sie das Reservoir durch
den Stutzen mit dem Kondensat-
anschluß des Gerätes.
Bei Austritt der gesamten Leitungen
auf der linken, Seite installieren Sie
ggf, das Reservoir im Kabelkanal.
4. Arretieren Sie beide Verbindungssei-
ten mittels den großen Kabelbindern
und überprüfen Sie die dauerhafte
Festigkeit.
5. Platzieren Sie das Reservoir so, daß
das Ende des Entlüftungsschlauches
mindestens 2 cm oberhalb der Kon-
densatwanne befindet und das eine
30° Achsdrehung nicht überschritten
wird.
6. Verbinden Sie den 1500 mm
langen Saugschlauch mit dem kleinen
Anschluß an der Pumpe.
Kürzen Sie auf keinen Fall den 1500
mm langen Saugschlauch, da es zu
starken Betriebsgeräuschen und Be-
schädigungen innerhalb der Pumpe
kommen kann!
7. Verlegen Sie einen bauseitigen
Schlauch zum Ablauf.
Achten Sie darauf, daß bei niedrigem
Ablauf eine Höhendifferenz von 50
mm zwischen Ablauf und Reservoir
nicht überschritten wird.
Beachten
Sie die maximalen
Schlauchlängen und -abmessungen.
8. Öffnen Sie die Abdeckung des An-
schlussraumes. Für den Anschluß des
Alarmkontaktes und der Verbindung
mit der Steckerleitung des Reservoirs.
.
Montageanweisung für das Fachpersonal
Min. 2 cm
Entlüftungsschlauch
Reservoirlage bis zu 90°
90°
0°
Achsdrehung bis zu 30°
30° 30° 0°
Max. 50 mm
Ablauf
Niedriger Ablauf
