6
Elektrischer Anschluß
Beachten Sie unbedingt die folgenden Punkte.
Wir empfehlen, bauseitig einen Haupt- / Reparaturschalter zu installieren.
Die Montage der Elektroanschlüsse hat spannungsfrei zu erfolgen.
Sämtliche elektrische Installationen sind nur durch Fachpersonal auszu-
führen.
Es ist eine Netzzuleitung als Spannungsversorgung und eine Steckerleitung
zum Reservoir zu installieren. Die Spannungsversorgung ist entsprechend
abzusichern.
Die Pumpe ist mit einem Alarmkontakt ausgerüstet, der im Störfall eine weitere
Bildung von Kondensat durch Abschaltung des Kompressor oder Ventilkopf
(Kaltwasser) verhindern soll. Zusätzlich kann eine bauseitig zu installierende
Stör-/ Alarmmeldung angesteuert werden. Der Alarmkontakt ist bei fehlender
Spannungsversorgung geschlossen.
Der elektrische Anschlußraum befindet sich unter den Schlauchanschlüssen
und ist durch einen abschraubbaren Deckel verschlossen.
Störung /
Alarm
Steuerleiter
Innengerät
Steuerleiter
Außenteil
Außenleiter
Neutralleiter
Steuerleiter
Innengerät
Schutzleiter
Steuerleiter
Außenteil
Störung
Pumpe
fest verdrahtete
G
e
lb
-G
rü
n
B
la
u
B
ra
u
n
Netzzuleitung
Störung /
Alarm
Ventilkopf
Innengerät
Neutralleiter
Außenleiter
Neutralleiter
Ventilkopf
Innengerät
Schutzleiter
Störung
Pumpe
fest verdrahtete
G
e
lb
-G
rü
n
B
la
u
B
ra
u
n
Netzzuleitung

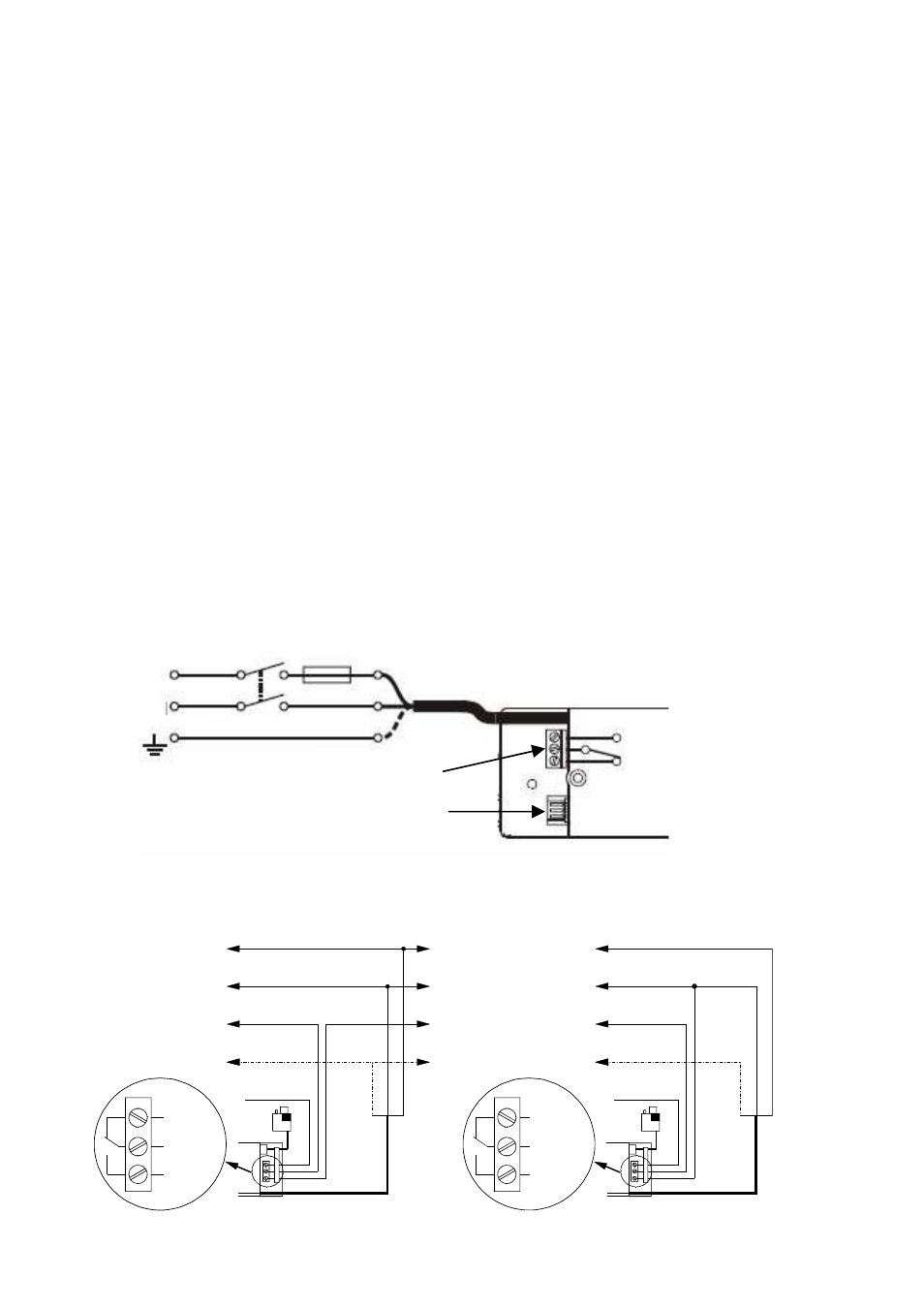

Anschlußbeispiel
Direktverdampfer-Geräte Anschlußbeispiel
Kaltwasser-Geräte
Netzzuleitung
Pumpe
Anschluß Alarmkontakt
3A
L
N
Alarm
Normal
Anschluß Steckerleitung Reservoir
Alarmkontakt bei
fehlender Spannungs-
versorgung geschlossen!
Elektrisches Anschlußschema
