Funktionsweise
Der Umbau der RXT Geräte auf eine Kabel-Fernbedienung zur Aufputz-
montage erlaubt einen Wideranlauf nach Stromausfall innerhalb der ers-
ten zwei Stunden. Die Raumtemperatur kann zwischen 17°C und 32°C
eingestellt werden.
Durch den Einsatz der Kabelfernbedienung kann eine Gruppenschal-
tung von bis zu sechs Innengeräten realisiert werden.
Die elektrischen Anschlüsse sind durch autorisiertes Fachpersonal ge-
mäß den einschlägigen Bestimmungen durchzuführen.
Montageanweisung
Zur Montage der Kabel-Fernbedienung ge-
hen Sie folgendermaßen vor:
1.Schalten Sie die Spannungszufuhr zum
Gerät frei.
2.Lösen Sie die seitlichen Befestigungs-
schrauben und ziehen Sie die Front der
Kabelfernbedienung von der unteren
Montageplatte vorsichtig ab. (Bild 1+2)
3. Ziehen Sie das vieradrige Verbindungs-
kabel durch die rechteckige Öffnung der
Montageplatte.
4.Montieren Sie die Montageplatte, mit
den Pfeilsymbol nach oben waagerecht
an der Wand. Verwenden Sie dazu das
mitgelieferte Befestigungsmaterial.
(Bild 3)
5.Klemmen Sie das Verbindungskabel an
den vorhandenen Klemmblock an.
(Bezeichnung P/G/C)
Vor allen Arbeiten am Gerät muß die Spannungsversorgung
unterbrochen und gegen Wiedereinschalten gesichert werden!

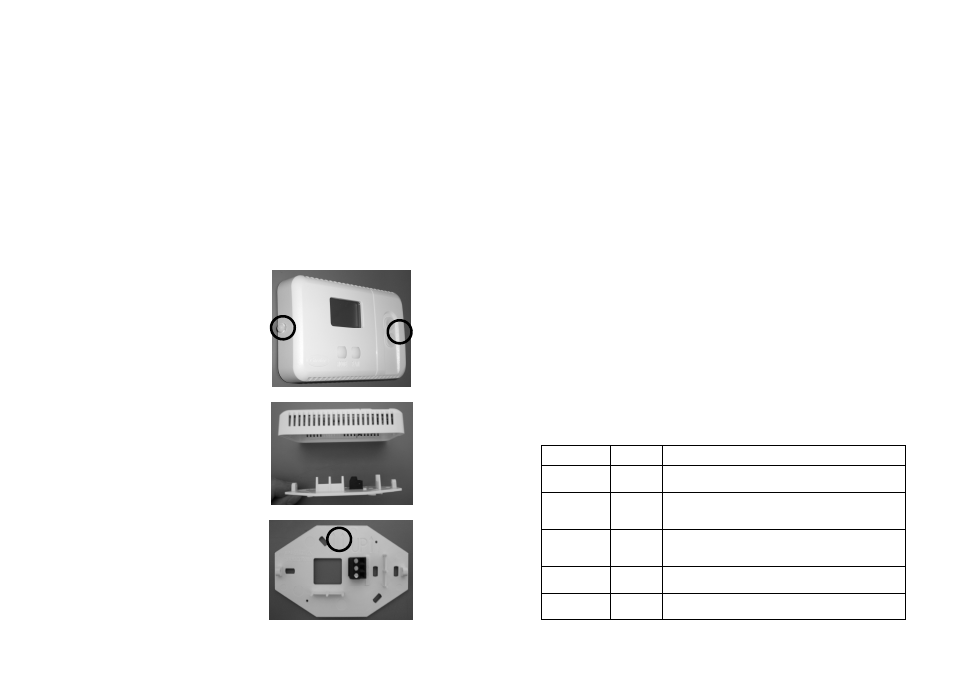

Bild 1
Bild 2
Bild 3
7
Konfiguration des Innengerätes
Wenn eine Kabelfernbedienung für mehrere Geräte eingesetzt wird,
muss nach der Installation eine Konfiguration der Geräte vorgenom-
men werden.
Gehen Sie folgendermaßen vor.:
1. Schalten Sie die Kabel-Fernbedienung aus.
2. Um das Konfigurationsmenü zu öffnen, drücken Sie die Tasten
„UP/ DOWN“ für 5 Sekunden bis der Parameter „20“ erscheint.
2. Drücken Sie die Taste „MODE“ um sich den aktuell eingestellten
Parameter 20 anzeigen zu lassen.
3. Drücken Sie die Tasten „UP/ DOWN“ um den aktuellen Parameter
20 zu verändern.
4. Um den eingestellten Wert im Innengerät zu speichern, Drücken Sie
die Taste „FAN“.
5. Um den zweiten Parameter 21 anzeigen zu lassen drücken Sie die
Taste „Mode“, es wird wieder 20 angezeigt. Drücken Sie die Taste
„UP“ um auf den Parameter 21 zu springen.
6. Zum Anzeigen die Taste „MODE“ drücken.
7. Zum Verstellen des Parameters 21 gehen Sie wie oben beschrieben
vor.
Parameter Wert Beschreibung
20 1
0 Wärmepumpe Kühlen / Heizen
Nur Kühlen
21 1-199 Adresse CNN 0
Um die Hundert anzuzeigen, die Taste
ON/OFF benutzen
22 1-199 Zonennummer 0
Um die Hundert anzuzeigen, die Taste
ON/OFF benutzen
23 1-199 Basiswert 1 = Singlesplitgerät
Basiswert 2 = Multisplitgerät
24 0
1 Automatisch neuer Start 0
Neuer Start im letzten Betrieb 1
Die fettgedruckten Werte sind Werksseitig eingestellt
