4
Bei der Geräteserie RXT ist es möglich bis zu sechs Innengeräte über
eine Kabelfernbedienung zu steuern.
Diese Steuerung wird mit dem Master/ Slave Verfahren realisiert.
1. Stecken Sie die Kabelfernbedienung zusammen mit dem mit
gelieferten Adapterstecker auf die Platine der Master Truhe
(Steckkontakt J5 siehe S.3 Bild 3).
2. Um weitere Innengeräte anzuschließen müssen Sie eine zweiadrige
Busleitung in Reihe zu den anderen Truhengeräte verlegen. Schlie
ßen Sie die Busleitung an die freien Kontakte des Adaptersteckers
an der Mastertruhe an.
3. Ziehen Sie an der zweiten Truhe (Slavegerät1) am Steckplatz J5
den Stecker der Empfängerplatine ab und stecken Sie den zweiten
Adapterstecker auf den Stecklatz J5.
4. Klemmen Sie das Bußkabel von der ersten Truhe (Mastergerät) und
das Bußkabel der dritten Truhe (Slavegerät 2) an dem Adapter-
stecker an.
5. Bauen Sie die Geräte wieder zusammen
Steuerung mehrerer Innengeräte
über eine Kabel– Fernbedienung
Montageanweisung
Master Slave 1 Slave 2
Innengerät 1 Innengerät 2 Innengerät 3
Kabel-Fernbedienung

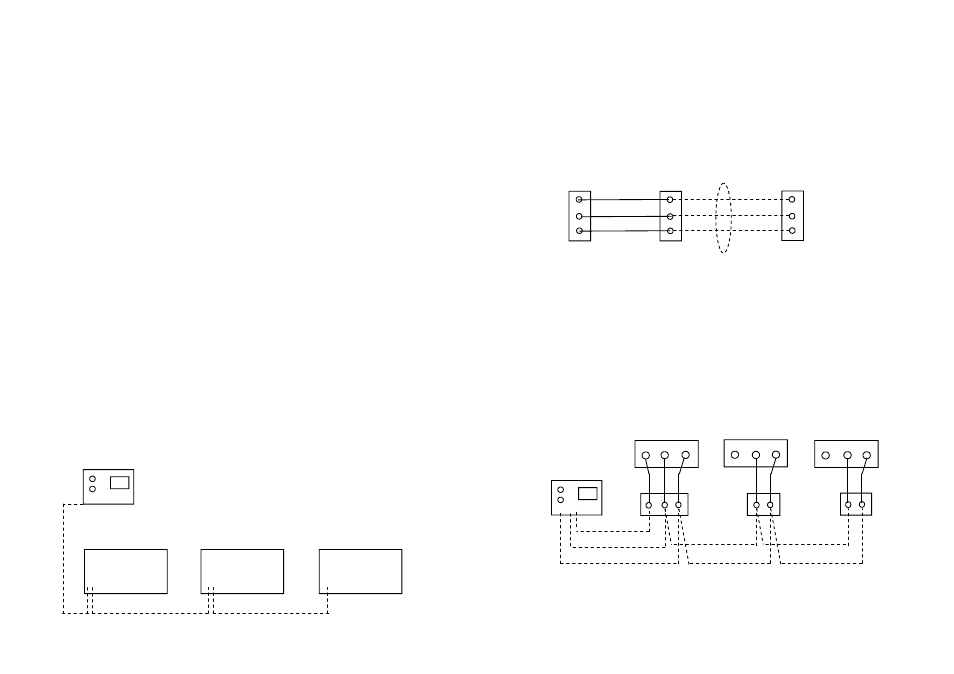

Installationsschema
Achtung: Es ist darauf zu achten, das die Busleitung in Reihe
und nicht Sternförmig installiert wird !
5
Vor allen Arbeiten am Gerät muß die Spannungsversorgung
unterbrochen und gegen Wiedereinschalten gesichert werden!
Elektrischer Anschluß
S
R
S =schwarz
R= rot
W= weiss
Klemmleiste
Kabel-Fernbedienung
Lüsterklemme
Platine
Innengerät J5
G
P
C
Bauseitig verlegtes
Kabel
Elektrischer Anschluß einer RXT an eine Kabel-
Fernbedienung
Elektrischer Anschluß mehrerer RXT Geräte an eine Kabel-
Fernbedienung (Master/ Slave Verfahren)
Lüsterklemme
Platine J5
Mastergerät 1
Platine J5
Slavegerät 1
Platine J5
Slavegerät 2
Lüsterklemme
Kabel-Fernbedienung
S =schwarz Bußleitung
R= rot, Spannungsversorgung
W= weiss, Bußleitung
S
R
W
W
S
W
S
W
