HINWEIS
Die Förderleistung der Pumpe ist abhängig von
der Förderhöhe z.B. 4m Förderhöhe = 1,2 l/min
und ohne Förderhöhe = 4,3 l/min
P

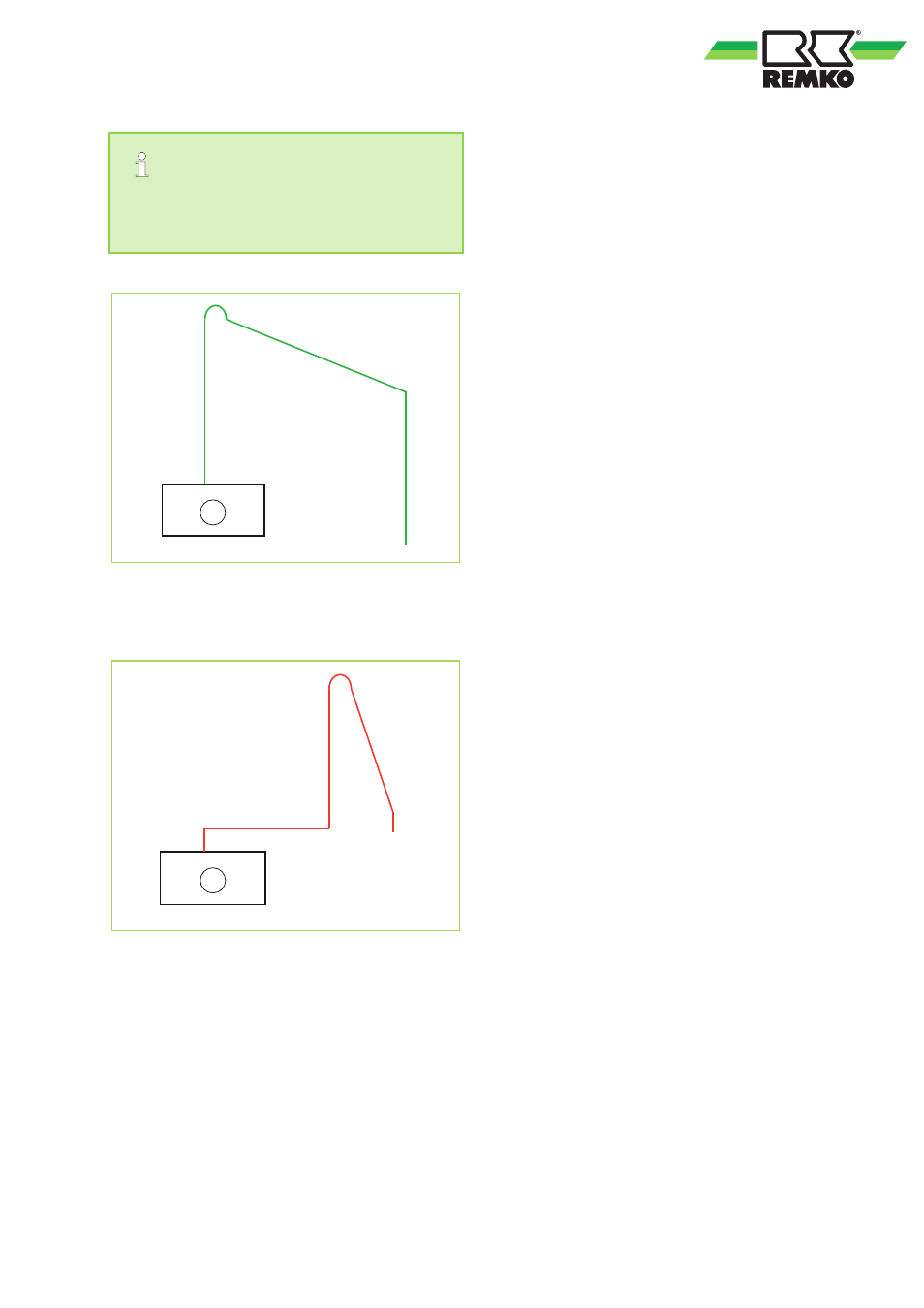

Abb. 2: Korrekte Verlegung
P: Pumpe
P
Abb. 3: Fehlerhafte Verlegung
P: Pumpe
Die korrekte Art der Verlegung bewirkt einen
hohen Saughebeeffekt, der die Wirkung der
Pumpe verbessert und ein Rückschlagventil über-
flüssig macht. Kann die Verlegung des Ablauf-
schlauches nicht auf die oben beschriebene Art
erfolgen, ist am höchsten Punkt der Schlauchlei-
tung ein Wasserverschluss in Form eines umge-
kehrten "U" herzustellen
5 Elektrischer Anschluss
Der Überlaufschutzschalter schaltet bei einer Fehl-
funktion der Pumpe das Klimagerät ab und verhin-
dert so, dass weiter Kondensat in den Auffangbe-
hälter läuft. Der Anschluss des Klimagerätes
erfolgt über die beiden aus der Pumpe herausge-
führten Leitungen. Diese Leitungen werden zwi-
schen den Steuerkontakt des Klimainnengerätes
geklemmt.
Die Kondensatpumpe benötigt eine 230 V Span-
nungsversorgung
