7
Montage
Montage der Kondensatpumpe für die
Geräte RVT, RXW, MXW, ATY, MVW
1. Kondensatschlauch F mit Innen-
Ø15mm an den Kondensatabfluss des
Klimagerätes anschließen ggf. kürzen.
2 Schieben Sie den ca. 10 cm langen
Entlüftungsschlauch E auf den oberen
Anschluss das Resevoirs.
3. Platzieren Sie das Reservoir B so, das
sich das Ende des Entlüftungsschlauches
min. 2 cm oberhalb der Kondensatwan-
ne befindet und und das eine Achsdre-
hung von 15° nicht überschritten wird.
4. Fixieren Sie das Reservoir mit dem Hal-
teblech H, indem Sie das Reservoir auf
das Halteblech schieben und dieses auf
einen glatten und sauberen Untergrund
kleben.
5. Schieben Sie den ca. 2m langen Kon-
densatschlauch D auf einen der unteren
Anschlüsse des Reservoirs. Achten Sie
auf den Neigungswinkel des Reservoirs !
6. Platzieren Sie die Kondensatpumpe in
einem Kabelkanal oder in der Zwi-
schendecke. Schieben Sie den Konden-
satschlauch auf den Kunststoffverbinder
an der Kondensatpumpe. (Siehe Bild
2,S.6)
Beachten Sie die Flussrichtung der
Pumpe.
Wassereintritt: am Messingstutzen
Wasseraustritt: am Kunstoffschlauch
7. Achten Sie auf eine ausreichende
Belüftung der Kondensatpumpe. Die
Pumpe darf nicht Isoliert werden.

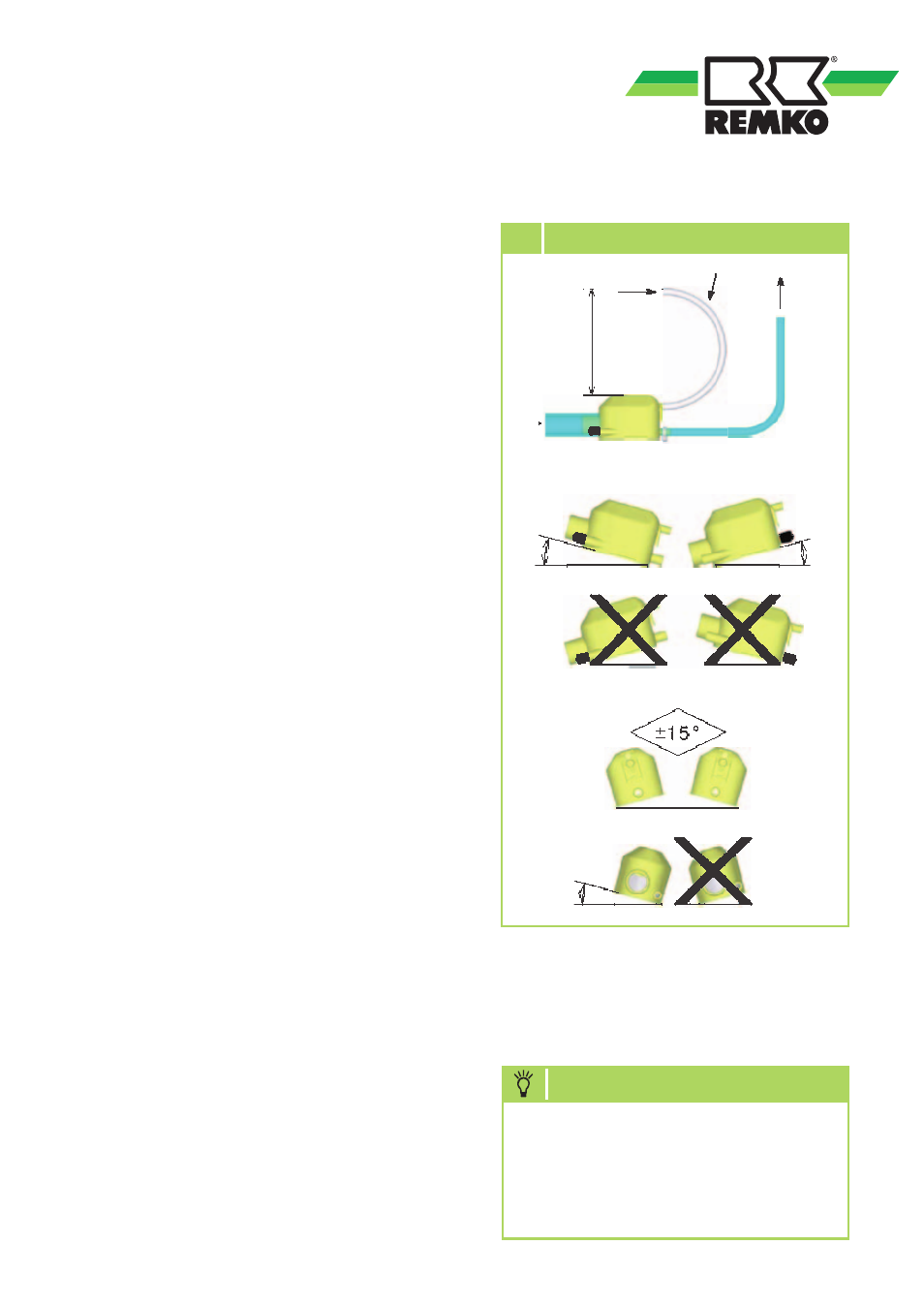

1 Installation des Reservoirs
15° 15°
15 °
8. Leiten Sie die Druckleitung der Pumpe,
so wie im Bild 3 zu sehen ist in den
Abfluss
Die Druckleitung darf nicht
mit sofortigem Gefälle verlegt
werden um ein Entleeren des
Druckschlauches zu verhindern.
HINWEIS
Entlüftungsschlauch E Kondensatschlauch D
