8
KONDENSATPUMPE

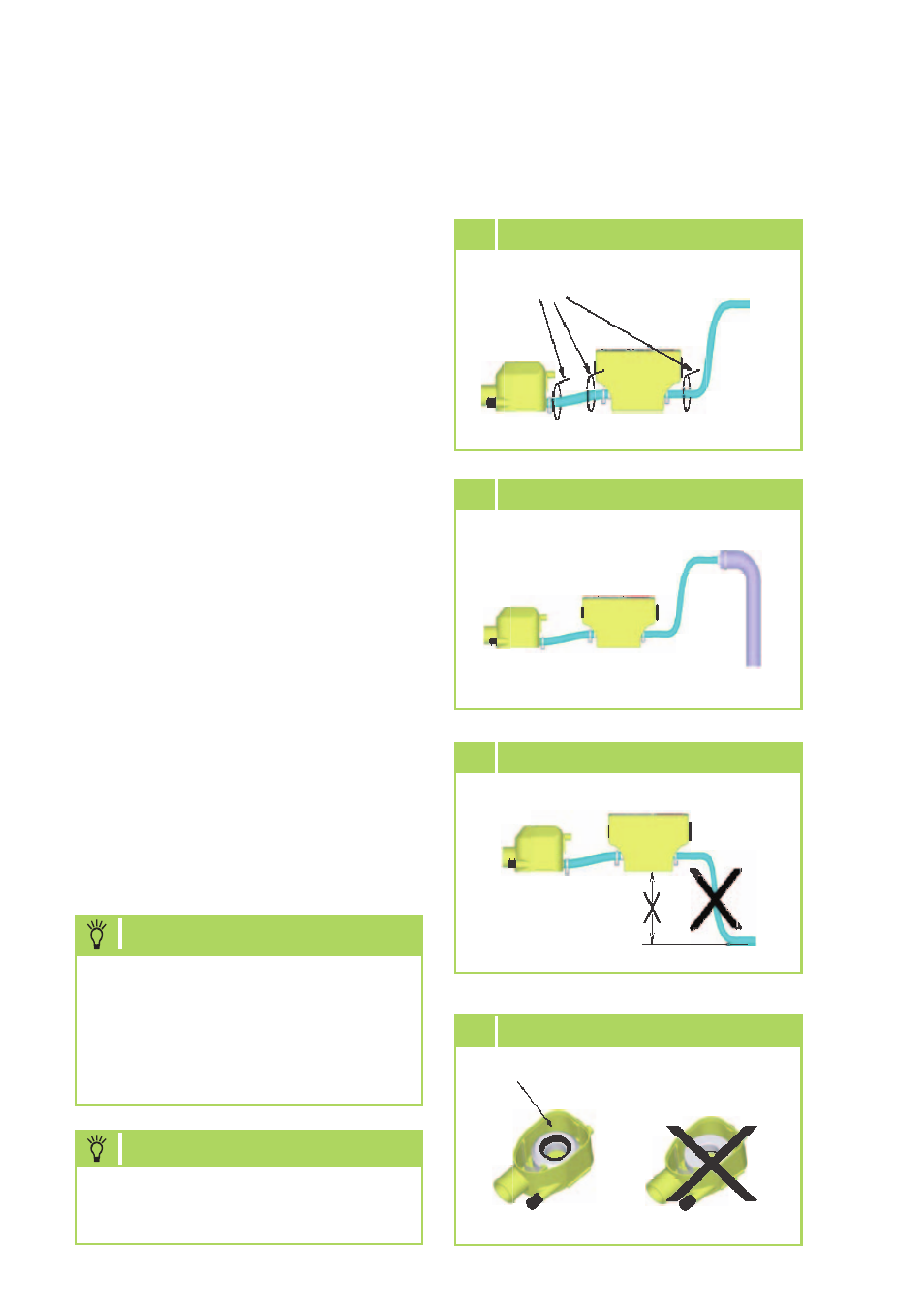

2 Installation der Pumpe
3 Installation der Kondensatpumpe
4 Installation der Kondensatpumpe
Elektrischer Anschluss
1. Stecken Sie das 2m lange 4-Polige
Anschlusskabel des Reservoirs in die
Buchse der Kondensatpumpe.
2. Verbinden Sie das mitgelieferte
doppelte Kabel mit dem 6-Poligen
Stecker an die noch freie Buchse
der Kondensatpumpe.
3. Schließen Sie die 6 Adern an wie im
Schaltbild auf S.7 abgebildet.
4. Montage nochmals überprüfen und
Funktionstest durchführen.
5. Füllen Sie Wasser in die Kondensat-
wanne und überprüfen Sie ob die
Pumpe einschaltet und das Kon-
densat bis zum bauseitigen Abfluss
abgepumpt wird.
Um den Alarmkontakt des Klima-
gerätes zu überprüfen, geben Sie
so viel Wasser herrein bis dieser
auslöst.
Um Störungen anzeigen zu
lassen, können je nach Gerä-
tetyp Lampen oder akustische
Vorrichtungen angeschlossen
werden.
HINWEIS
Es ist auf eine frostfreie Installa-
tion zu achten
HINWEIS
Kabelbinder
keine Höhen-
differenz
5 Installation des Schwimmers
Magnetring oben
