3-WEGE-UMSCHALTVENTIL

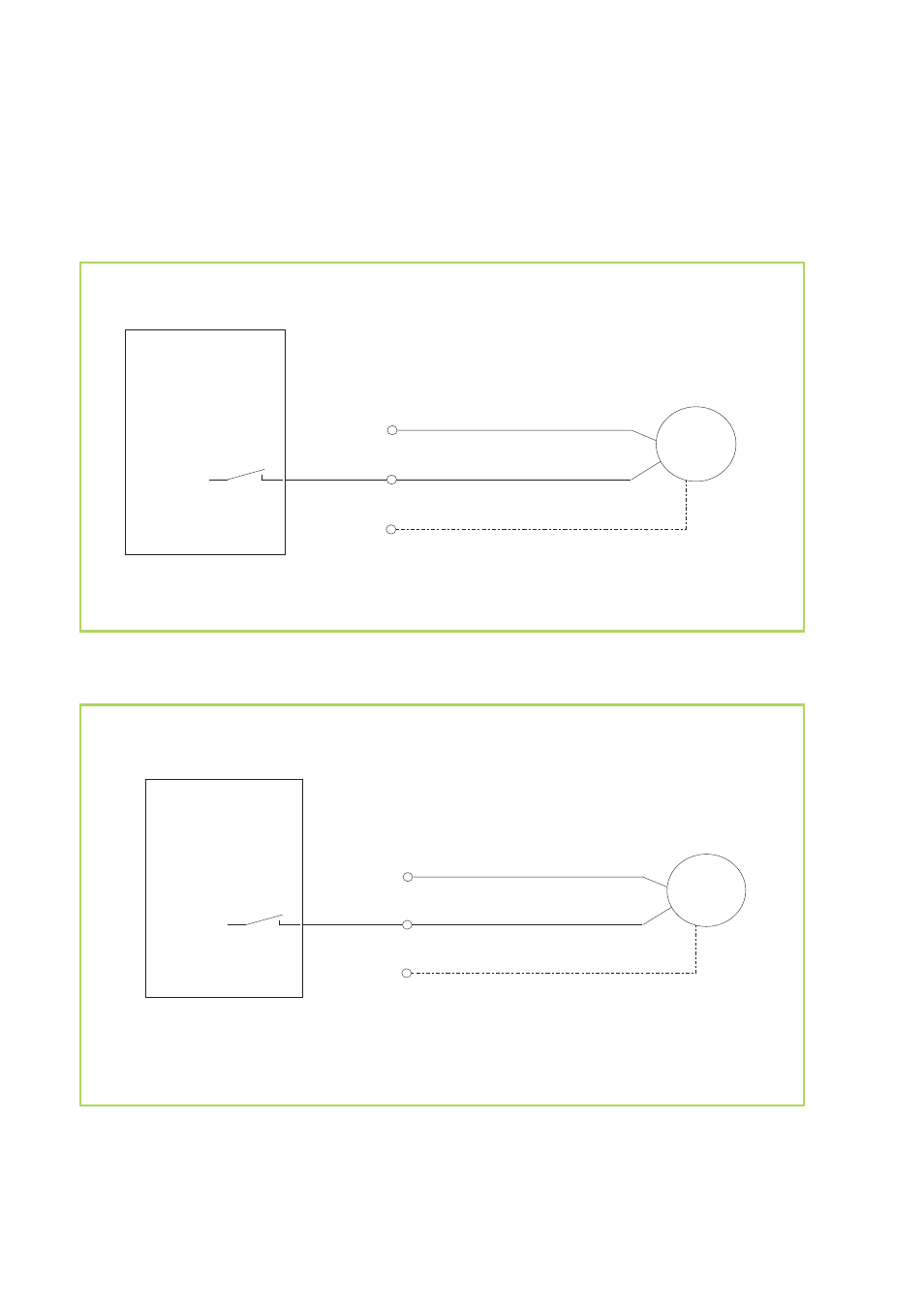

Elektrisches Schalt- und Anschlussschema für die
Verwendung als Brauchwasser-Set
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
M
1~
Wärme-
pumpen-
manager
(
I/O-Platine)
A3
26
L
N
schwarz
braun
grau
X1.1
X1.19
X1.20
M
1~
Wärme-
pumpen-
manager
( I/O-Platine)
A10
39
L
N
schwarz
braun
grau
X1.1
X1.34
X1.35
Verwendung als Umschaltventil Kühlen
Verwendung als Umschaltventil Brauchwarmwasser
CMF / CMT 80,90,100,150
CMF / CMT 120 / 160
M
1~
Wärme-
pumpen-
manager
( I/O-Platine)
A3
26
L
N
schwarz
braun
grau
X2.21
X2.28
X2.29
M
1~
Wärme-
pumpen-
manager
( I/O-Platine)
A10
26
L
N
schwarz
braun
grau
X2.20
X2.31
X2.32
Verwendung als Umschaltventil Kühlen CMF/CMT 120/160
Verwendung als Umschaltventil Brauchwarmwasser CMF/CMT 120/160
