REMKO
ELEKTRISCHE ZUSATZHEIZUNG MIT NOTHEIZ-
BETRIEB FÜR WÄRMEPUMPEN-INNENMODULE

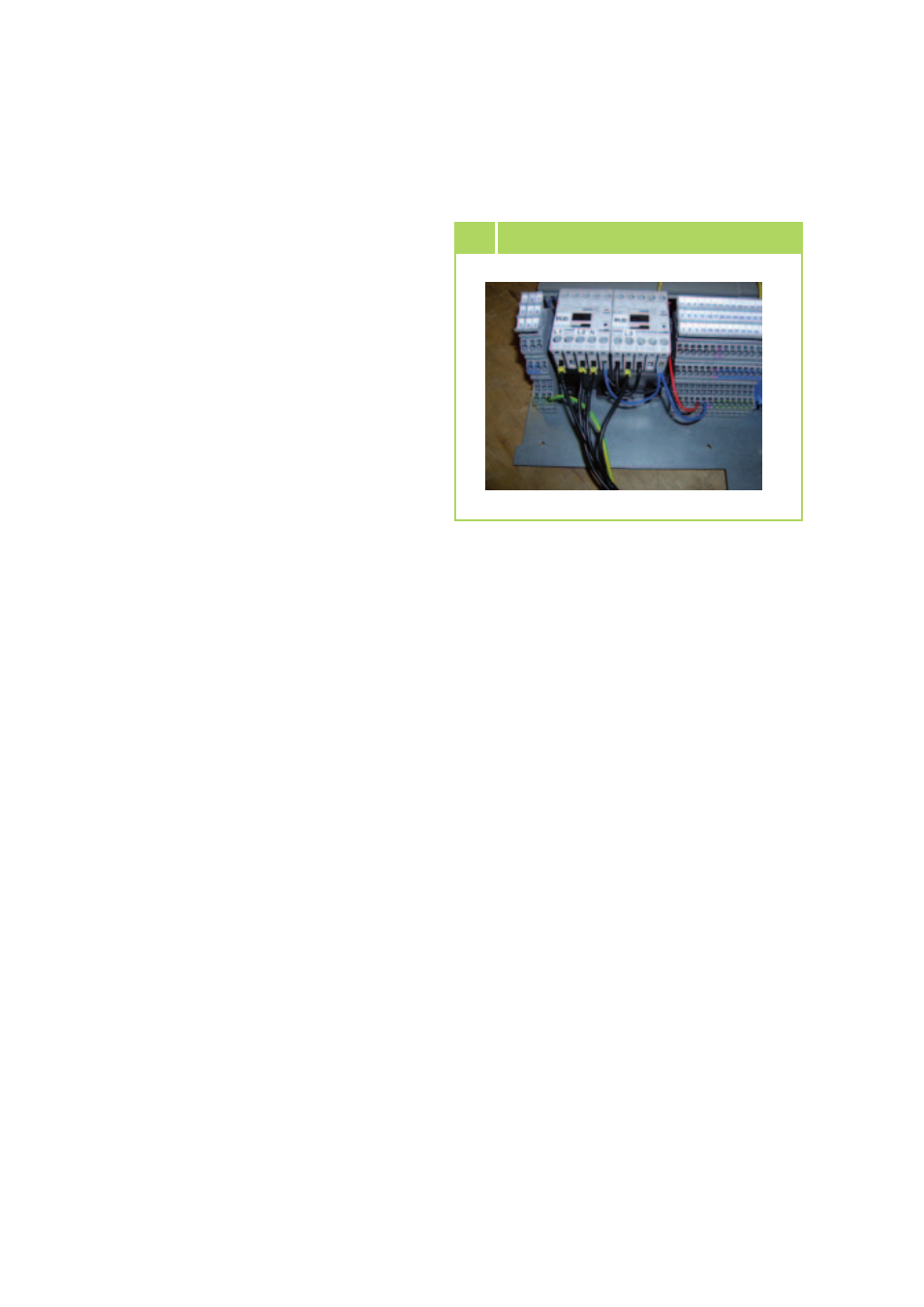

2 Anschluss der Leitung an die
Klemmen des Schaltschützes
K6/ K8. (siehe Abb. 7)
•
Ader 1 - L1/X1.4 / K6 (s.S 9)
•
Ader 2 - L2/X1.7 / K6 (s.S 9)
•
Ader 3 - L3/X1.8 / K8 (s.S 9)
•
Ader 4 - N/X1.5 / K6 (s.S 9)
•
Ader Grün / Gelb an PE aufle
gen
•
Anschluss der Ader K6 / A1
(rot) an Klemme X2.15.
•
Anschluss der Ader K6 /3
(gelb) an Kontakt 14 des Relais
K1A.
Ader K6 / K8 / A2 (blau) an
Klemme X2.18 anschließen.
3. Kabelkanäle und E-Schaltka
sten verschließen.
4. Systemtemperatur am Ther
mostat am Heizelement ein
stellen. Bitte beachten Sie hier
Ihre benötigte Vorlauftempera-
tur Ihres Heizsystems.
5. Gehäuseabdeckungen wieder
anbringen.
6. Erneute Inbetriebnahme der
Anlage nach fachgerechter
Installation der separaten
Spannungsversorgung für die
Elektro-Zusatzheizung.
7. Testlauf der Anlage.
7 Anschluss der Leitung
