4 Montage und Installation
(Fachmann)

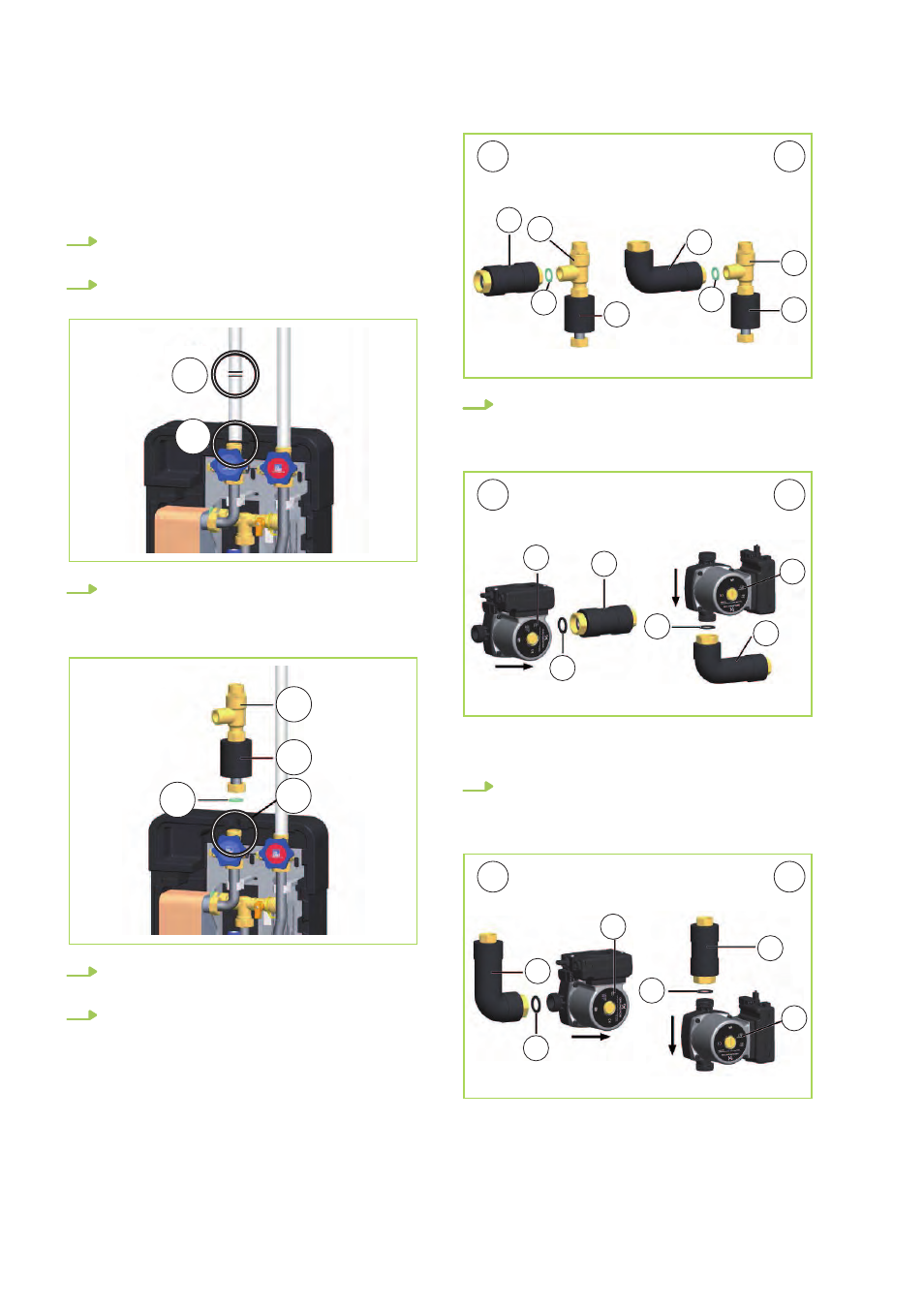

4.1 Montage
1. Nachrüstung: Trennen Sie das Frischwasser-
modul von der Trinkkaltwasserleitung.
2. Nachrüstung: Kürzen Sie die Leitung um
mindestens 171 mm.
1
2
3. Schließen Sie das Edelstahlrohr [G] mit T-
Stück [F] am Trinkkaltwasser-Eintritt [3] des
Frischwassermoduls an. Verwenden Sie
dabei eine Klingersil-Dichtung [I].
G
3
F
I
4. Zirkulationsset horizontal [1]: verbinden Sie
das Edelstahlrohr [C] mit dem T-Stück [F].
5. Zirkulationsset vertikal [2]: verbinden Sie das
Edelstahlrohr [E] mit dem T-Stück [F].
C
G
G
F
F
E
I
1 2
I
6. Montieren Sie die Zirkulationspumpe [D]
unter Beachtung der Flussrichtung (siehe
Pfeil). Verwenden Sie dabei eine der
schwarzen EPDM-Dichtungen [H].
1 2
C
E
H
H
D
D
1: Horizontal
2: Vertikal
7. Verbinden Sie das Edelstahlrohr [E] bezie-
hungsweise [C] mit der Pumpe. Verwenden
Sie dabei eine der schwarzen EPDM-Dich-
tungen [H].
1 2
C
E
H
H
D
D
1: Horizontal
2: Vertikal
