Gerätebeschreibung
Mit dem Zirkulationsset kann eine Zirkulationslei-
tung an das Frischwassermodul angeschlossen
werden. Abhängig von der Position der Zirkulati-
onsleitung, kann das Zirkulationsset sowohl ver-
tikal als auch horizontal montiert werden.
A
D
G
H
C
B
F
E
I
1
2
4
3

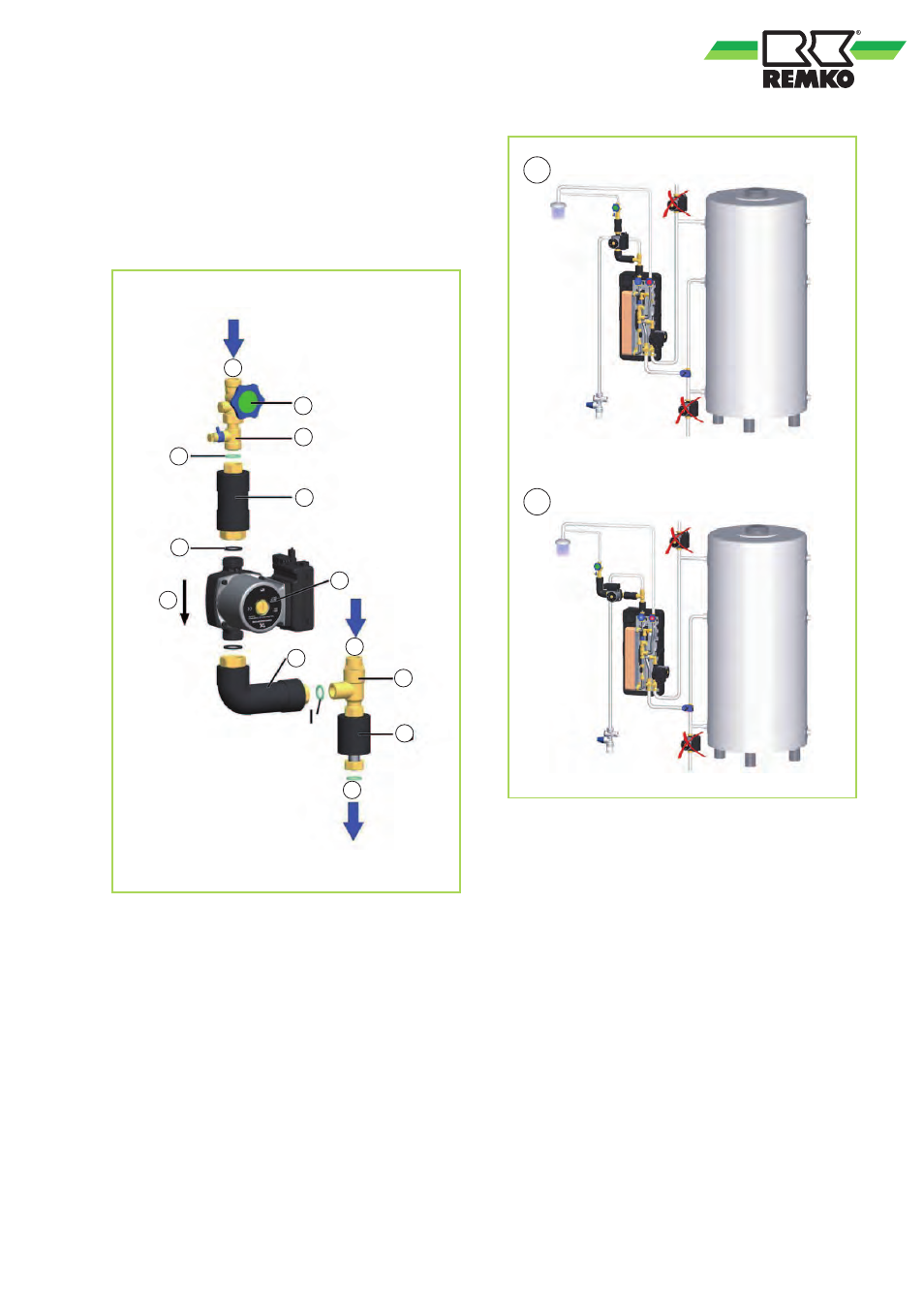

Abb. 2: Produktbeschreibung
1: Zirkulationsleitung
2: Trinkkaltwasser-Eintritt
3: Trinkkaltwasser-Eintritt FriwaMini
4: Flussrichtung
A: Kolbenventil
B: Rückflussverhinderer mit Entleerhahn
C: Edelstahlrohr isoliert, l = 100 mm
D: Zirkulationspumpe
E: Edelstahlrohr isoliert, l
1
= 61 mm, l
2
= 123 mm
F: T-Stück mit Doppelnippel
G: Edelstahlrohr isoliert, l = 81 mm
H: Dichtung (EPDM), 2x
I:
Dichtung (Klingersil), 3x
A
B
Abb. 3: Montagebeispiel
A: Zirkulationsset vertikal
B: Zirkulationsset horizontal
