5
Gas-/Ölkessel
Beschreibung
Das 4-Wege-Umschaltventil dient der
Einbindung eines Heizkessels (als Bei-
spiel dient das unten abgebildete Hy-
draulikschema).
Es besteht aus einem elektrisch angetrie-
benem Stellantrieb und einem hyrauli-
schen Unterteil.
Der eingebaute, zylindrische Schieber
gestattet durch seine Form eine Umlen-
kung des Mediums die vom Differenzial-
druck unabhängig ist.
Dieser Schieber wird mittels eines Stel-
lantriebes angesteuert.
Der Schieber kann auch mit Hilfe eines
sich am Kunststoffgehäuse befindlichen
Hebels manuell betätigt werden.
Das 4-Wege-Umschaltventil kann also
auch ohne den Elektromotor per Hand
betrieben werden.
Das Gehäuse besteht aus korrosionsbe-
ständigem Rotguss (Bronze).
Die Anschlüsse besitzen eingangs- und
ausgangsseitig ein 5/4“ Innengewinde.

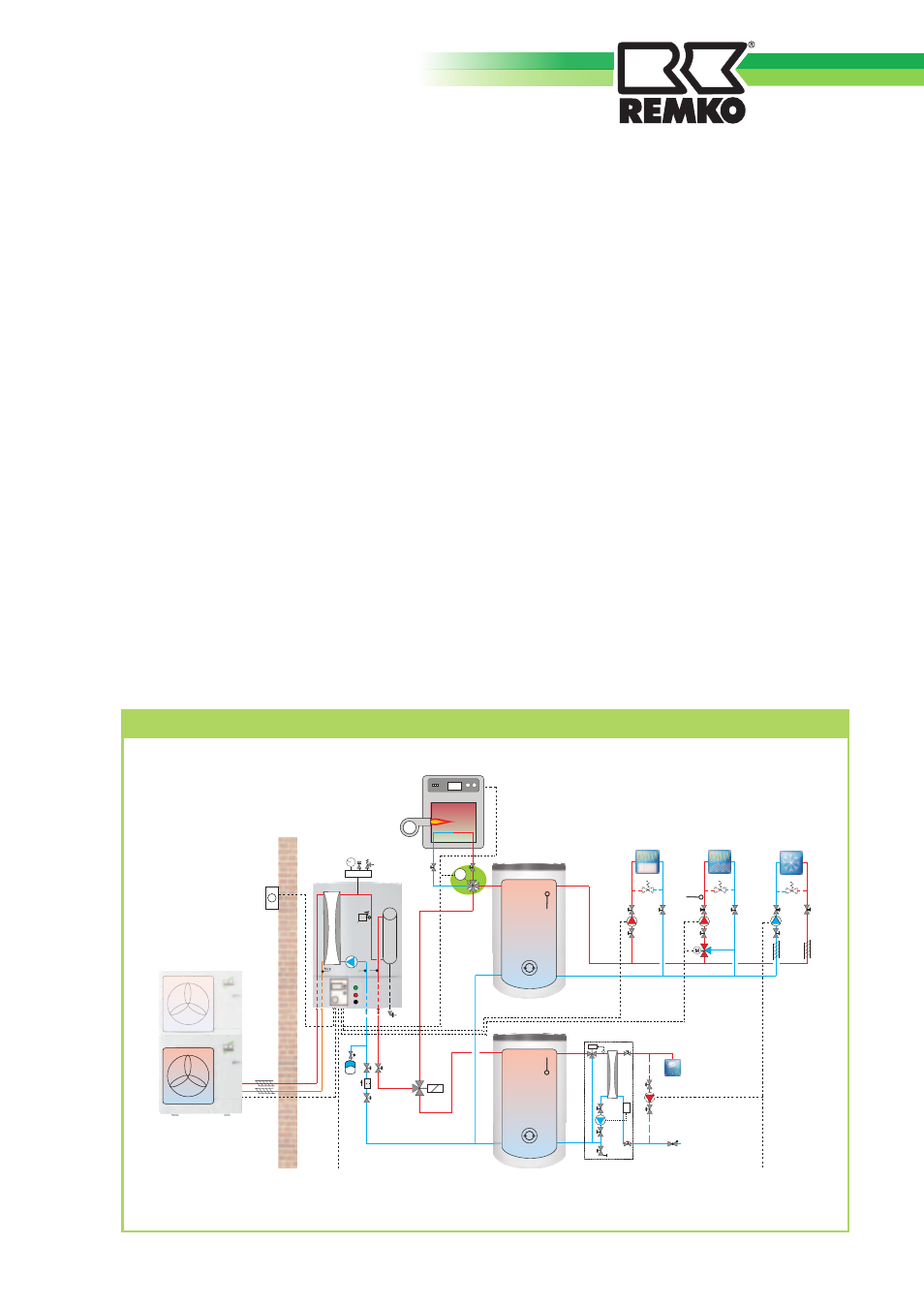

Hydraulikschema als Beispiel für den Einbau des 4-Wege-Umschaltventils
Außenmodul
Innennmodul
CMF
Heizkreis 1
Heiz-/Kühlwasser
Pufferspeicher
KPS 300
Zapfstellen
KW Eintritt
Frischwasser
station
Gewährleistung
Die Gewährleistungsbedingungen sind in
den „Allgemeinen Geschäfts- und Liefer-
bedingungen“ aufgeführt.
Wenden Sie sich bitte erst an Ihren
direkten Vertragspartner.
Heizkreis 2 Kühlkreis
Brauchwasser
Pufferspeicher
HPS 500
F9
F8
V V
F17 F11
II 0 I
l/h
Tmax
F6
A
B
AB
M
A9
A8
A3
A6
A12
A8
A10 A1
M
F5
A2
A4/A5
