REMKO
4-WEGE-UMSCHALTVENTIL
4
2
!
ACHTUNG
Die Montage sämtlicher Anschlüs-
se hat spannungslos (Elektrik) zu
erfolgen.
Nach erfolgtem Einbau und der an-
schließender Dichtheitsprüfung muss der
Stellantrieb auf das Unterteil angebracht
werden.

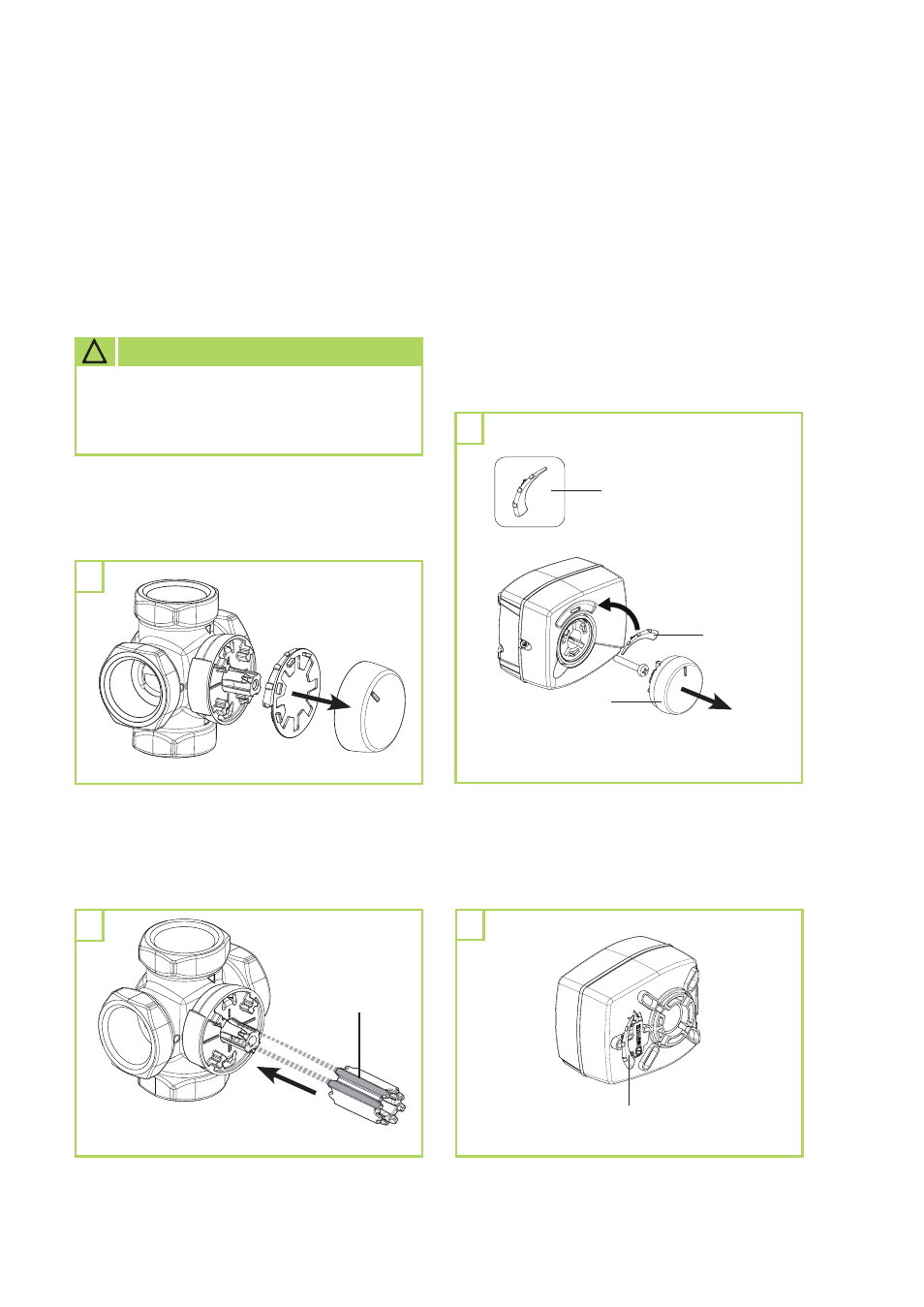

1
■
Entfernen Sie hierzu den Drehknopf
für die Handbedienung.
■
Stecken Sie dann das mitgelieferte
Kunststoff-Kupplungsstück auf die
Achse des Hydraulikunterteils.
Kunststoff-
Kupplungsstück
■
Bringen Sie den ersten der zwei
mitgelieferten Indikatoren für die
Drehrichtung vorne am Stellantrieb
über dem Drehknopf an.
Ziehen Sie hierzu den Drehknopf des
Stellantriebes ab.
3
Indikator für-
Drehrichtung (2x)
Drehknopf
■
Bringen Sie den zweiten Indikator auf
die Rückseite des Stellantriebs an.
Zweiter Indikator
Erster
Indikator
