M203 Konfiguration
7

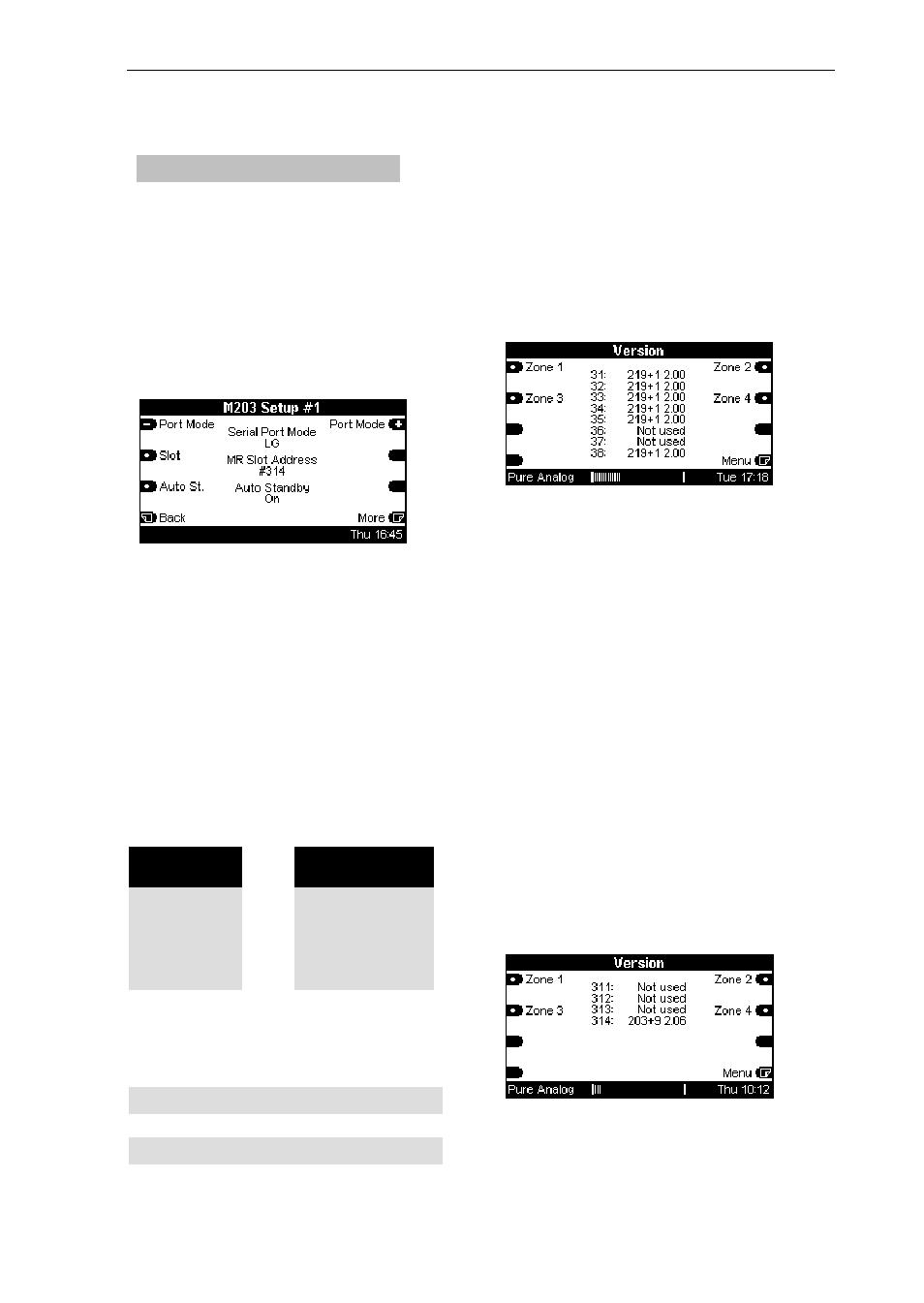

Setup #1 @ M219
M219-Betrieb - Abb. S. 12+13
Im Verbund mit dem M219 definiert die
Slot-Adresse die Zugehörigkeit zum
Nebenraumverstärker. Ein M203 kann
nur an einen Nebenraumverstärker mit
der Adressierung x1- x4 ange-
schlossen werden.
Durch die Slot-Adresse legt man fest,
mit welchem Nebenraumverstärker
das M203-Interface kommunizieren
soll. Durch das Bussystem ist dies
notwendig, obwohl das M203 jeweils
einzeln mit dem M219 verbunden ist.
Pro Nebenraumverstärker kann nur ein
M203-Interface benutzt werden.
Adress-Zugehörigkeit: Zone 1-4
M219/ 217 M200/ M203
x 1 Ö x 11
x 2 Ö x 12
x 3 Ö x 13
x 4 Ö x 14
x 5
x 6
x 7
x 8
x 1 – x 4: nur M219
x 5 – x 8: M217 oder M219
x 11 – x 14: nur M200 / M203
Beispiel
In der Abbildung A könnte man an die
M219-Verstärker 31-34 jeweils ein
M203 anschließen. Die M219-
Verstärker 35 und 38 dürfen dagegen
nicht mit einem M203-Interface
verbunden werden.
Abb. A) Versionliste Multiroom/ Zone 3
Die Abbildung unten zeigt die Multi-
room-Versionsliste der Zone 3 für die
M203 Interfaces. Man erreicht dieses
Menü durch wiederholtes Drücken des
Softkeys Zone im Untermenü (M51,
M230 etc.) von:
Setup Ö Multiroom Ö Version Ö Zone
x
In diesem Fall wurde dem Neben-
raumverstärker mit der Adresse 34 ein
M203-Interface durch die Slotadresse
314 zugeteilt. Die Verstärker 31-33
besitzen kein M203.
Abb. B) Versionliste Multiroom/ Zone 3
