Revox M203 RS232 LG Schnittstelle, Ausführung LG Benutzerhandbuch
Seite 18
Konfiguration M203
14
Gefen HDMI Switcher 4x2, 6x2
CLUX HDMI Switcher 41AT
Die HDMI-Eingänge des HDMI-
Switchers werden in Abhängigkeit der
Audio-Quelle aktiviert. Erfolgt keine
Zuordnung, bleibt der zuletzt gewählte
HDMI-Eingang aktiv. Die Einstellung
erfolgt im M203-Setup auf Seite #2.

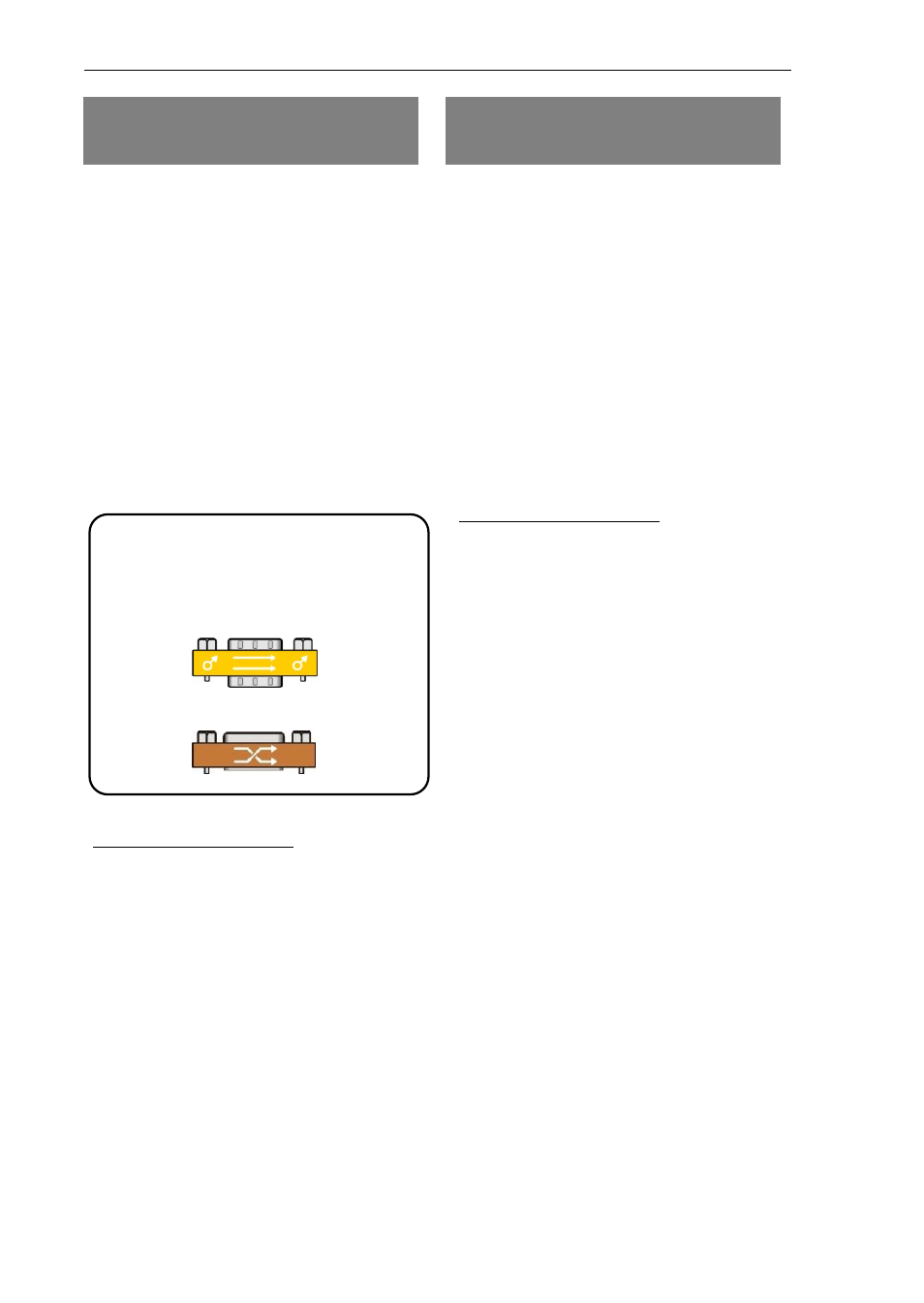

Für die Übertragung benötigt man ein
gekreuztes, serielles SubD-Kabel,
auch Null-Modem-Kabel genannt.
Typ: Stecker-Stecker
Verwenden Sie für das mitgelieferte
Revox-Kabel deshalb den bei-
liegenden Kreuz- sowie Gender-
Adapter.
+
9-Pol
⇒ 9-Pol
Pin 2
⇒ Pin
3
Pin 3
⇒ Pin
2
Pin 5
⇒ Pin
5
Max. Kabellänge RS232: 10 m
Der Vertrieb der Gefen-bzw. CLUX-
Produkte erfolgt über den freien Handel.
LG
LG
Die LG-Fernsehgeräte benötigen als
Steuerleitung zwischen M203 und
TV-Gerät ein normales serielles 1:1
Kabel.
Typ:
Stecker-Buchse
Das mitgelieferte Revox-Kabel (1:1)
entspricht dieser Konfiguration und kann
ohne Adapter direkt verwendet werden.
9-Pol
⇒ 9-Pol
Pin 5
⇒ Pin
5
Pin 2
⇒ Pin
2
Pin 3
⇒ Pin
3
Eine Freischaltung der seriellen
Schnittstelle für Steuerzwecke ist
nicht erforderlich.
Max. Kabellänge RS232: 10 m
