M203 Panasonic Re:connect
8

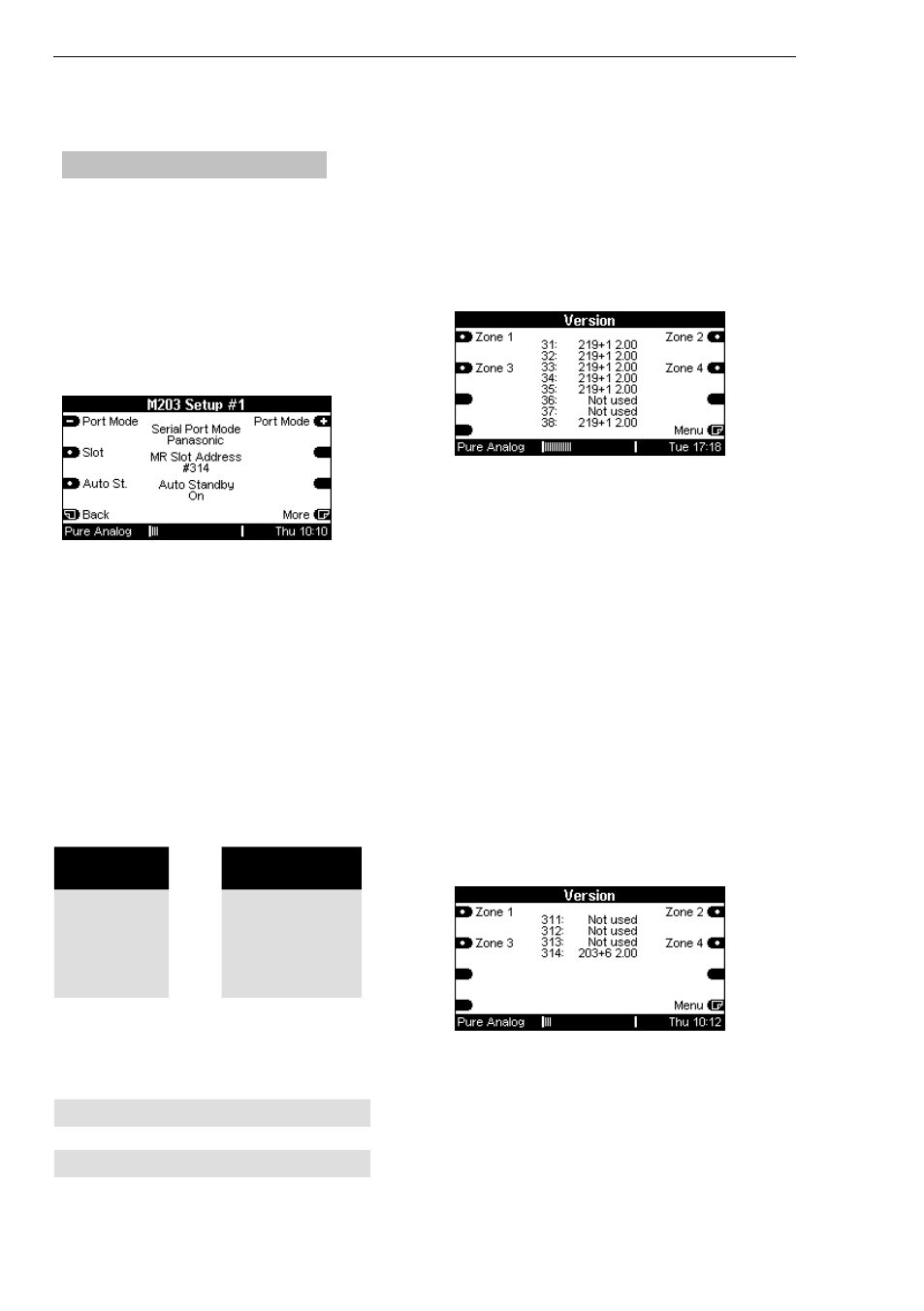

Setup #1 @ M219
M219-Betrieb - Abb. S. 12+14
Im Verbund mit dem M219 definiert die
Slot-Adresse die Zugehörigkeit zum
Nebenraumverstärker. Ein M203 kann nur
an einen Nebenraumverstärker mit der
Adressierung x1-x4 angeschlossen
werden.
Durch die Slot-Adresse legt man fest, mit
welchem Nebenraumverstärker das
M203-Interface kommunizieren soll.
Durch das Bussystem ist dies notwendig,
obwohl das M203 jeweils einzeln mit dem
M219 verbunden ist. Pro Nebenraum-
verstärker kann nur ein M203-Interface
benutzt werden.
Adress-Zugehörigkeit: Zone 1-4
M219/ 217 M200/ M203
x 1  x 11
x 2  x 12
x 3  x 13
x 4  x 14
x 5
x 6
x 7
x 8
x 1 – x 4: nur M219
x 5 – x 8: M217 oder M219
x 11 – x 14: nur M200 / M203
Beispiel
In der Abb. A könnte man an die M219-
Verstärker 31-34 jeweils ein M203
anschließen. Die M219-Verstärker 35 und
38 dürfen dagegen nicht mit einem M203-
Interface verbunden werden.
Abb. A) Versionliste Multiroom/ Zone 3
Die Abbildung unten zeigt die Multiroom-
Versionsliste der Zone 3 für die M203
Interfaces. Man erreicht dieses Menü
durch wiederholtes Drücken des Softkeys
Zone im Untermenü von:
Setup  Multiroom  Version
In diesem Fall wurde dem Neben-
raumverstärker mit der Adresse 4 ein
M203-Interface durch die Slotadresse 314
zugeteilt. Die Verstärker 1-3 besitzen kein
M203.
Abb. B) Versionliste Multiroom/ Zone 3
