M203 Panasonic Re:connect
4
Montage
Für die Montage des M203-Interfaces
können Holzschrauben verwendet
werden. Neben den vier äußeren
Befestigungslöchern stehen für eine
variable Montage zwei seitliche
Langlöcher zur Verfügung.
Anschlüsse
Anschlüsse
Die detaillierte Beschreibung der
verschiedenen Anschlussoptionen
finden Sie auf den nachfolgenden
Seiten.

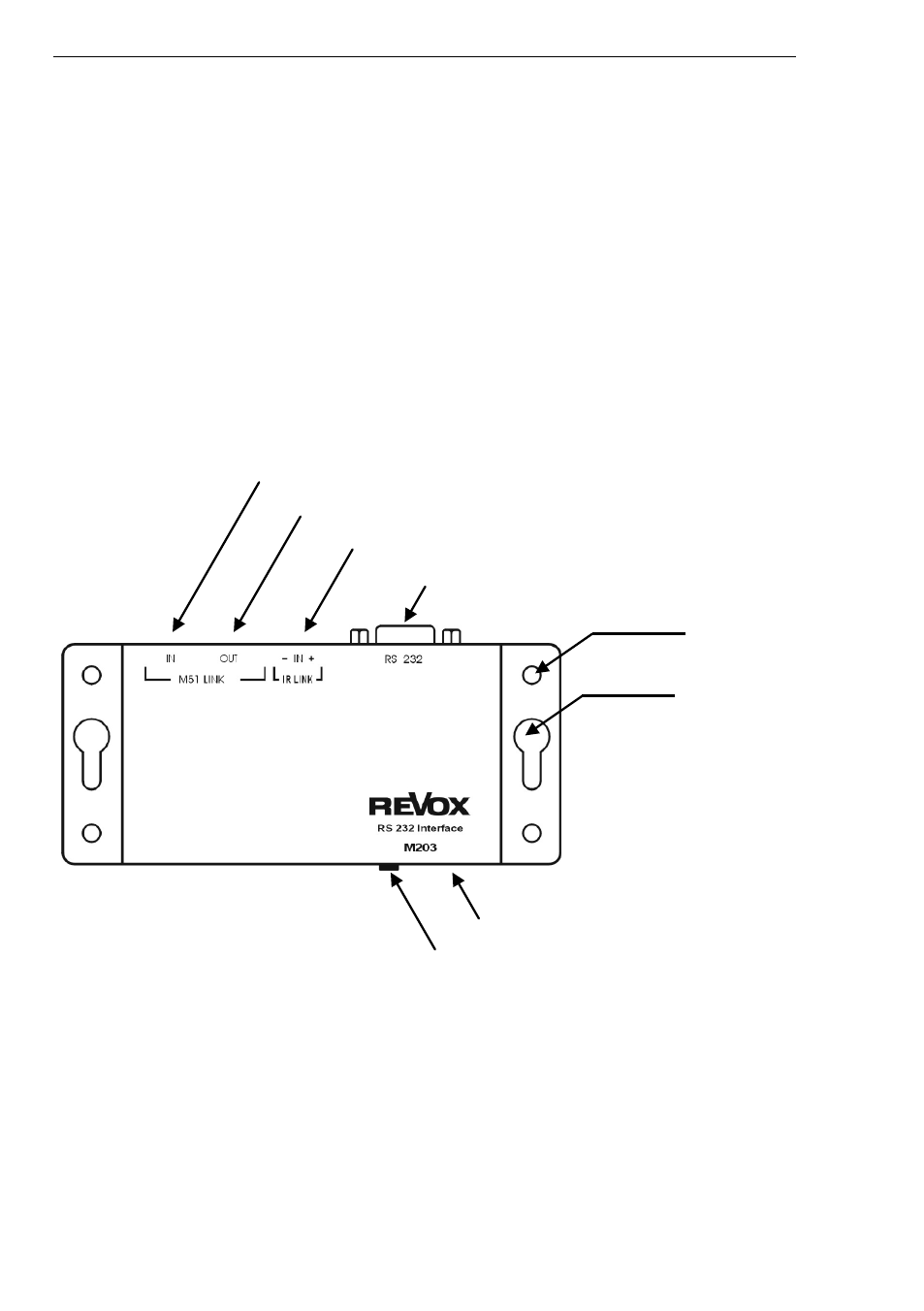

Aktivitätsanzeige M-Link / RS 232
Langloch
4 x 20 mm / ∅ 15 mm
Verbindung zum Re:system M51/ M100/ Re:connect M219
Verbindung zu weiteren Interfaces / M217-Display
Serielle Schnittstelle RS232
IR-Empfänger M204 / Wandtastatur M218
Setup-Taste
Montageloch ∅ 4,2 mm
