M203 ad notam Re:connect
17
Ad notam TV

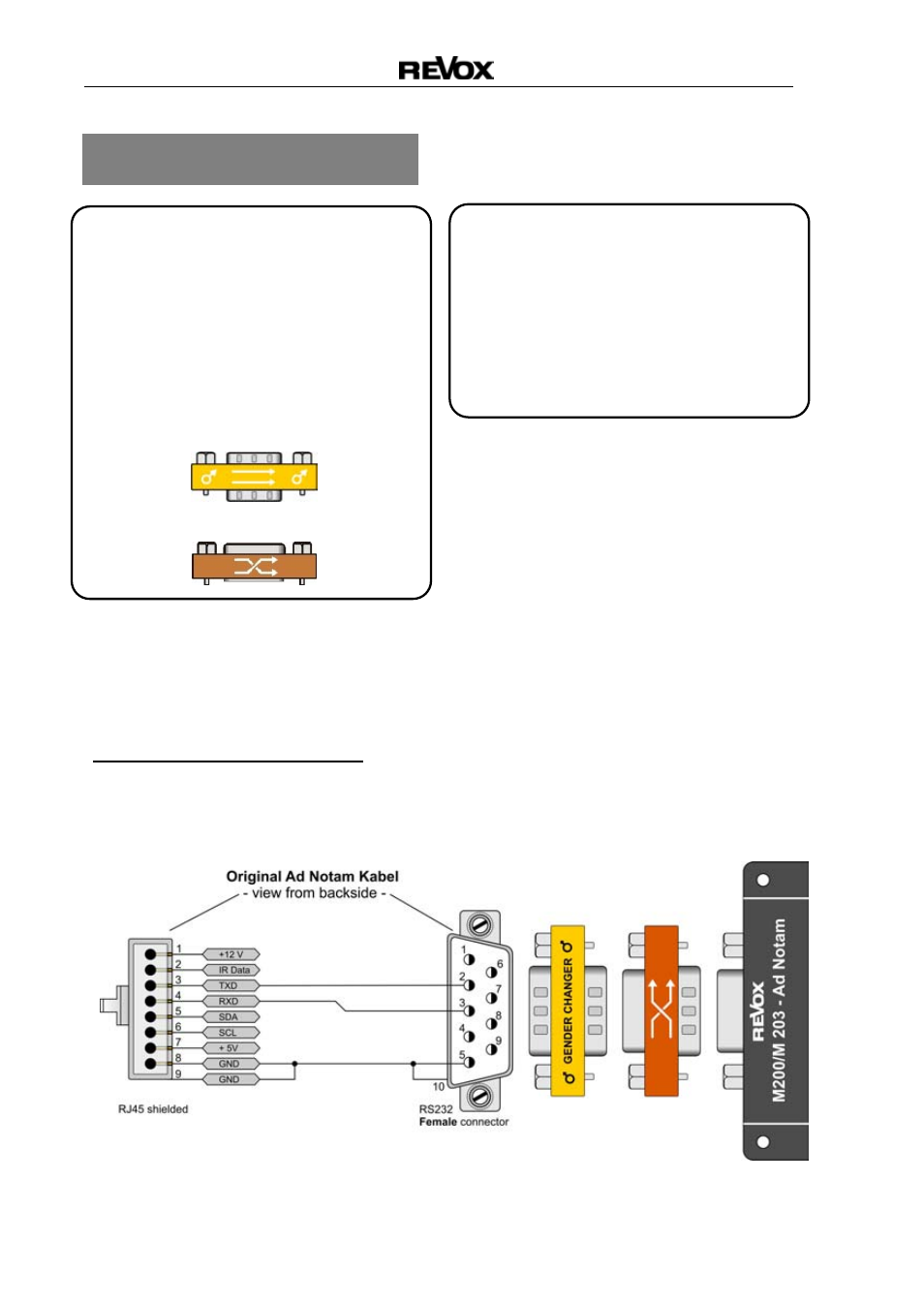

Ad notam-TV-Geräte benötigen als
Steuerleitung zwischen RJ45-
Eingang (Ad notam TV) und dem
RS232-Ausgang (M203) ein
spezielles Kabel – siehe Abb.
unten.
Verwenden Sie für das Original Ad
notam-Kabel den beiliegenden
Kreuz- sowie Gender-Adapter.
+
Verbindungstyp:
RJ45 - RS232
Pinbelegung orig. Ad notam:
RJ45
⇒ RS232
Pin 3 ⇒ Pin 2
Pin 4 ⇒ Pin 3
Pin 8/ GND ⇒ Pin 5/ GND
Max. Kabellänge RS232: 10 m
Freischaltung RS-232
ad notam Setup aufrufen:
Hauptmenü
System Einstellungen:
Expert Mode : AN
Speichern
