Slot-Auswahl für M219
M219 Betrieb - Abb. Seite 13
Im Verbund mit dem M219 definiert
die Slot-Adresse die Zugehörigkeit
zum Nebenraum-verstärker. Ein
M203 kann nur an einen
Nebenraumverstärker mit der
Adressierung 1-4 ange-schlossen
werden.
Durch die Slot-Adresse legt man
fest, mit welchen Nebenraum-
verstärkern das M203-Interface
kommunizieren soll. Durch das
Bussystem ist dies notwendig,
obwohl das M203 jeweils einzeln
mit dem M219 verbunden ist. Pro
Nebenraumverstärker kann nur ein
M203-Interface benutzt werden.
Adress-Zugehörigkeit:
x 1 Ö x 11
x 2 Ö x 12
x 3 Ö x 13
x 4 Ö x 14
x 5
x 6
x 7
x 8
x 1 – x 4:
nur M219
x 5 – x 8: M217 oder M219
x 11 – x 14: nur M203
In der Abb. A könnte man an die
M219-Verstärker 31-34 jeweils ein
M203 anschließen. Die M219-Ver-
stärker 35 und 38 dürfen dagegen
nicht mit einem M203-Interface
verbunden werden.

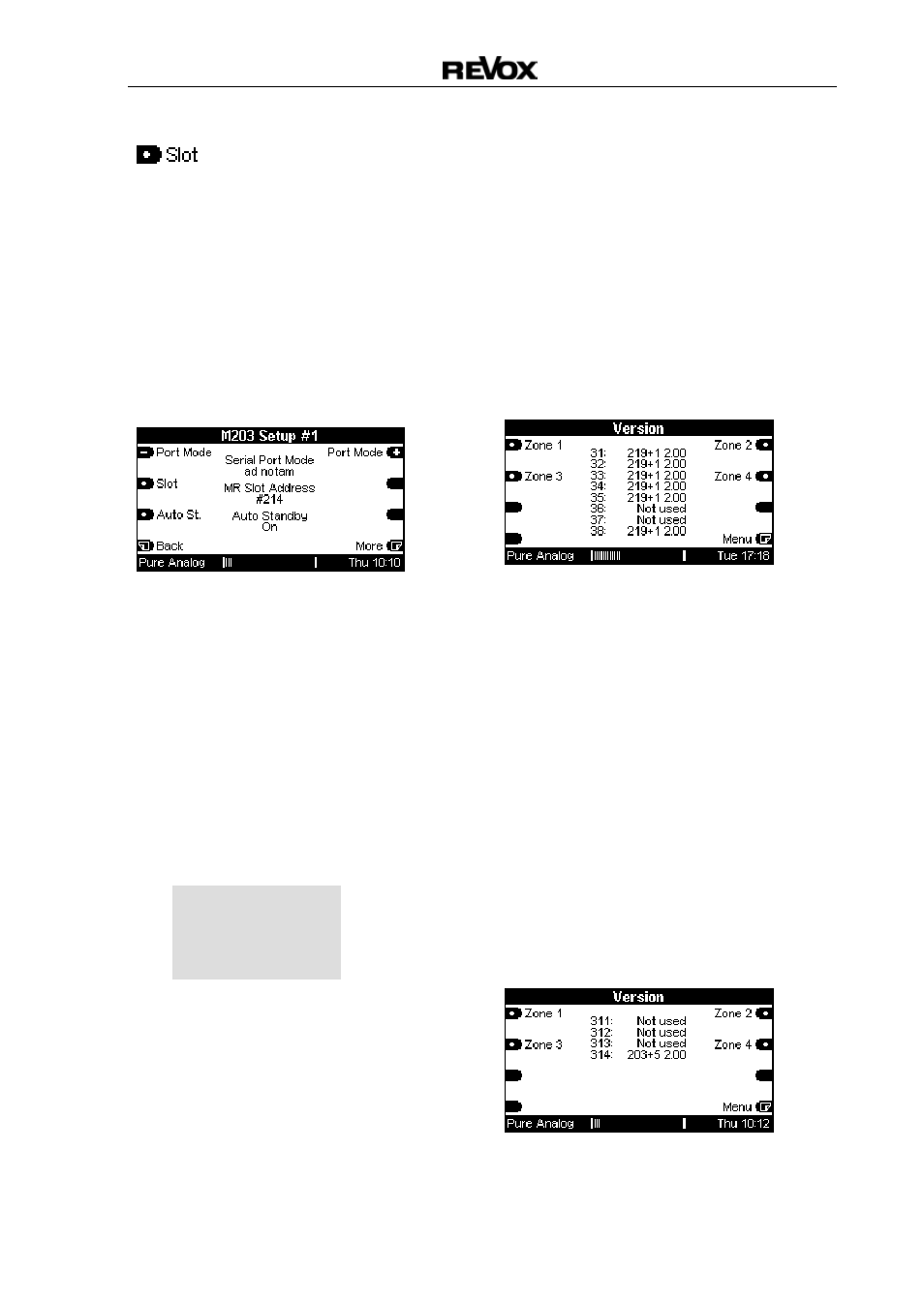

Abb. A) Versionliste Multiroom/ Zone 2
Die Abbildung unten zeigt die
Multiroom-Versionsliste der Zone 2
für die M203 Interfaces. Man
erreicht dieses Menü durch wieder-
holtes Drücken des Softkeys Zone
im Untermenü von:
Setup Ö Multiroom Ö Version
In diesem Fall wurde dem Neben-
raumverstärker mit der Adresse 4
ein M203-Interface durch die Slot-
adresse 214 zugeteilt. Die Ver-
stärker 1-3 besitzen kein M203.
Abb. B) Versionsliste Multiroom/ Zone 2
