Bauteilbezeichnungen

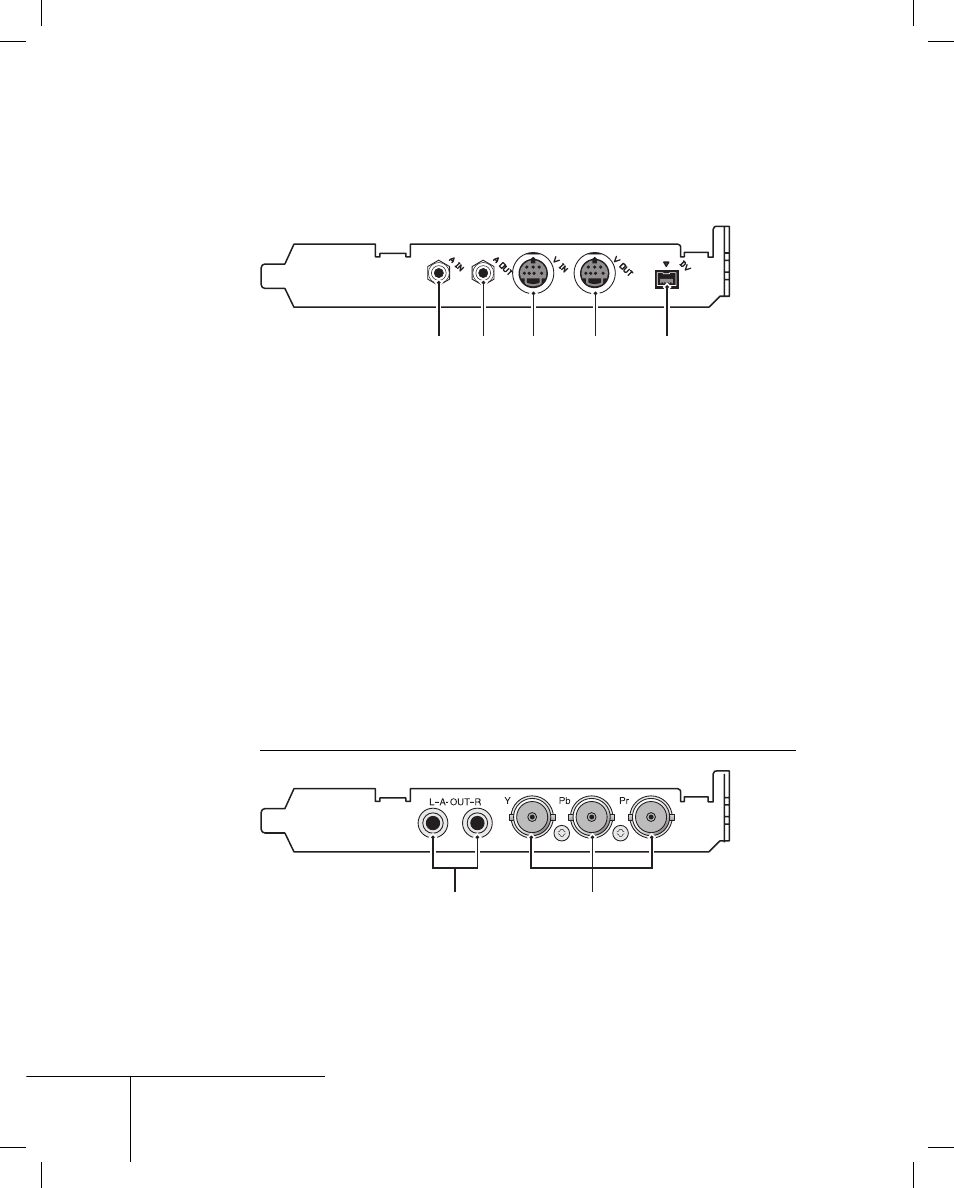

EDIUS NX PCI-X / PCI-e / Express-Hauptplatine (NHX-E1 / E2) Rückseite
[1] [2] [3] [4] [5]
[1] Analoger Audioeingang (Stereo-Miniklinke)
[2] Analoger Audioausgang (Stereo-Miniklinke)
[3] Analoger Videoeingang (Mini-DIN 7)
Hier können Sie das S-Video-Kabel direkt anschließen. Um ein Composite-Kabel
(Cinch) anschließen zu können, verwenden Sie das analoge Videoadapterkabel im
Lieferumfang.
[4] Analoger Videoausgang (Mini-DIN 7)
Hier können Sie das S-Video-Kabel direkt anschließen. Um ein Composite-Kabel
(Cinch) anschließen zu können, verwenden Sie das analoge Videoadapterkabel im
Lieferumfang.
[5] DV-Anschluss (FireWire 4-polig)
Falls die Hauptplatine und die MPEG Engine-Platine intern mit einem DV-Kabel
verbunden sind, geben Sie das DV- / HDV-Signal nicht über den DV-Anschluss
(IEEE1394 6-polig) auf der Hardware MPEG Engine-Platine ein. Verwenden Sie den
DV-Anschluss (IEEE1394 4-polig) auf der Hauptplatine.
Erweiterungsplatine (HX-HD1) Rückseite
[1] [2]
[1] Asymmetrischer 2-Kanal-Audioausgang (Cinch)
Dieser kann gleichzeitig mit dem analogen Audioausgang der Hauptplatine verwendet
werden.
[2] HD / SD Component-Ausgang (BNC)
