[6] Anschluss INPUT S-VIDEO (S-Video-Eingang)

[7] Anschluss INPUT VIDEO (Composite-Video-Eingang)

[8] Anschluss INPUT AUDIO L (Audioeingang links)

[9] Anschluss INPUT AUDIO R (Audioeingang rechts)

[10] Anschluss OUTPUT S-VIDEO (S-Video-Ausgang)

[11] Anschluss OUTPUT VIDEO (Composite-Video-Ausgang)

[12] Anschluss OUTPUT AUDIO L (Audioausgang links)

[13] Anschluss OUTPUT AUDIO R (Audioausgang rechts)

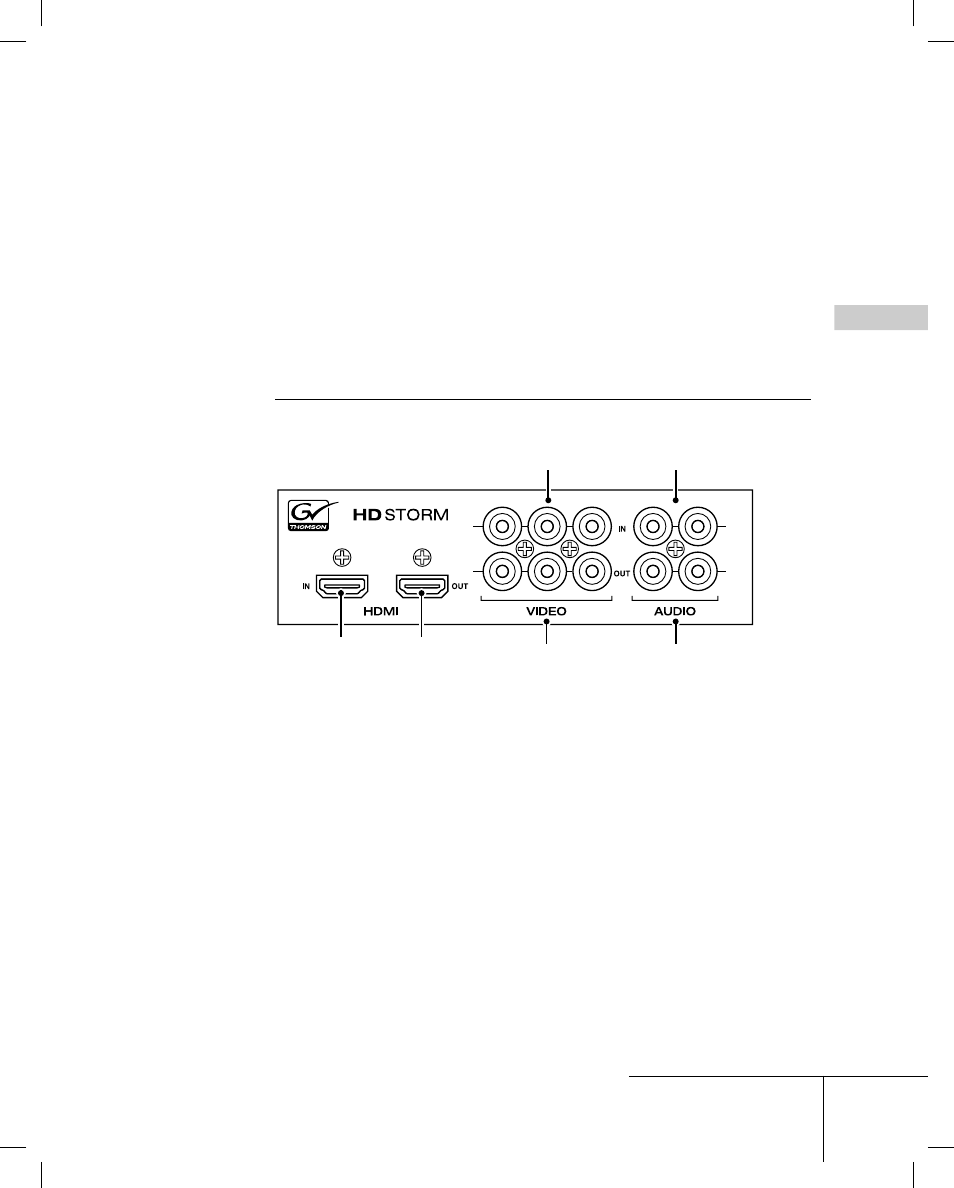

HDSTORM-Einschub Vorderseite (optional)*

* Kann abhängig vom Produktpaket zum Lieferumfang gehören.

[1]

[2]

[4]

[6]

[3]

[5]

[1] Anschluss HDMI IN

[2] Anschluss HDMI OUT

[3] Anschlussfeld VIDEO IN

Component-Video-Eingang
Sie können das Composite-Video-Kabel direkt mit dem grünen Anschluss verbinden.
Verwenden Sie das analoge Videoadapterkabel im Lieferumfang und verbinden Sie den
roten und den blauen Anschluss mit dem Einschub, um eine Verbindung mit S-Video
herzustellen.

[4] Anschlussfeld VIDEO OUT

Component-Video-Ausgang
Sie können das Composite-Video-Kabel direkt mit dem grünen Anschluss verbinden.
Verwenden Sie das analoge Videoadapterkabel im Lieferumfang und verbinden Sie
den roten und den blauen Anschluss mit dem Einschub, um eine Verbindung mit S-
Video herzustellen.

[5] Anschlussfeld AUDIO IN

[6] Anschlussfeld AUDIO OUT
