Hardware-mpeg-engine-platine rückseite (optional), Nx-einschub (nhx-b10) vorderseite (optional), Hinweise – Grass Valley EDIUS 5 Benutzerhandbuch
Seite 26
24

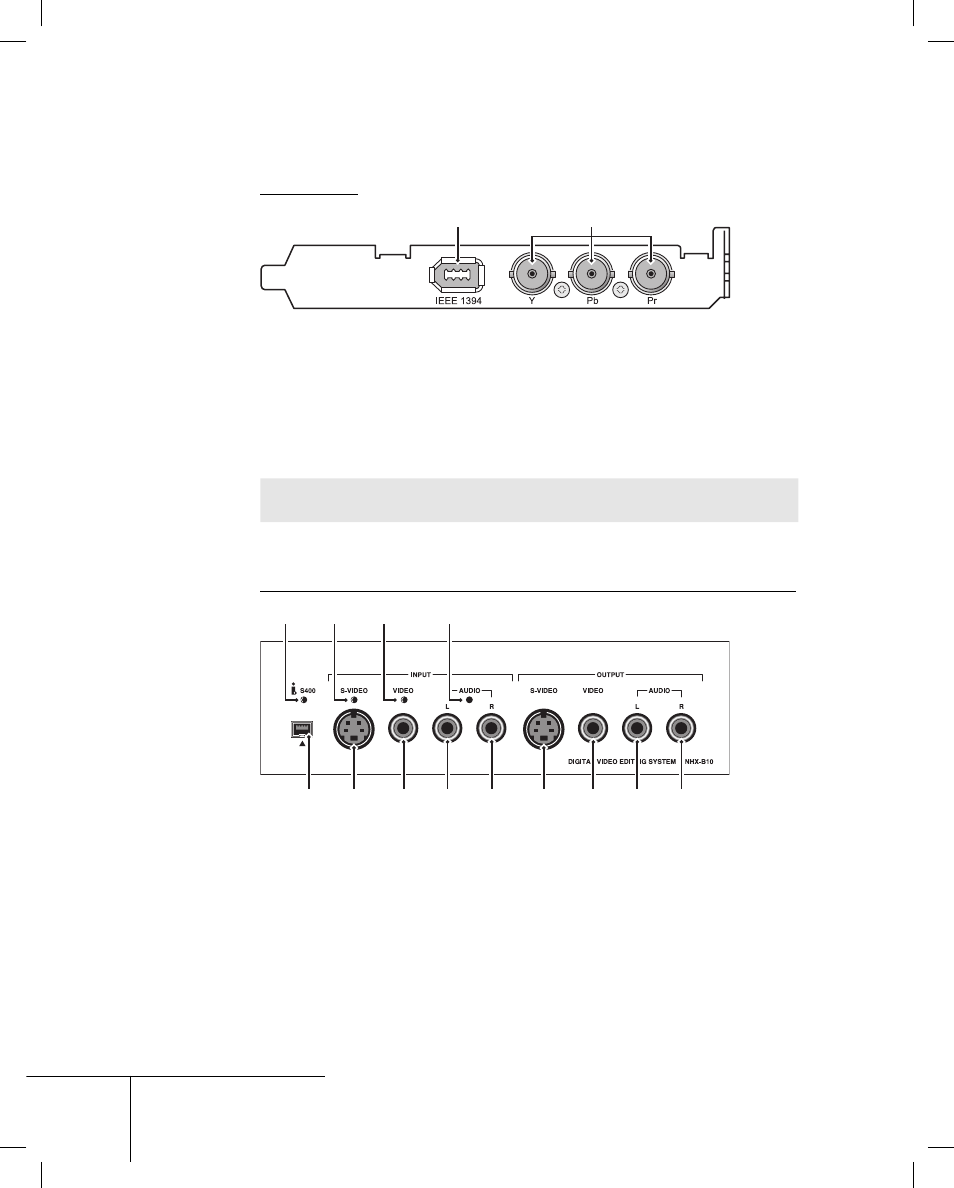

Hardware-MPEG-Engine-Platine Rückseite
(optional)
[1]
[2]
[1] DV-Anschluss (IEEE1394 6-polig)
Falls die Hauptplatine und die MPEG Engine-Platine intern mit einem DV-Kabel
verbunden sind, geben Sie das DV- / HDV-Signal nicht über den DV-Anschluss
(IEEE1394 6-polig) auf der Hardware MPEG Engine-Platine ein. Verwenden Sie den
DV-Anschluss (IEEE1394 4-polig) auf der Hauptplatine.
[2] HD / SD Component-Ausgang (BNC)
* Bei einigen Platinen sind diese Anschlüsse nicht vorhanden.
Hinweise
In EDIUS 5 wird Hardware MPEG-Kodierung für die Ausgabe
nicht unterstützt.
•
NX-Einschub (NHX-B10) Vorderseite
(optional)
[1]
[5]
[2]
[3]
[4]
[6]
[7]
[8]
[9]
[11]
[12]
[13]
[10]
[1] Anzeige DV
Leuchtet bei DV-Ein-/Ausgabe.
[2] Anzeige INPUT S-VIDEO
Leuchtet bei S-Video-Eingabe.
[3] Anzeige INPUT VIDEO
Leuchtet bei Composite-Video-Eingabe.
[4] Anzeige INPUT AUDIO
Leuchtet bei Analogaudio-Eingabe.
[5] Anschluss DV
