4 Produktbeschreibung SMA Solar Technology AG
10 FANKIT01-IA-de-12 Installationsanleitung
4 Produktbeschreibung
4.1 Lüfter-Nachrüstsatz
Der Lüfter-Nachrüstsatz besteht aus einem Lüfter und einem Steuermodul für den Lüfter. Der Lüfter dient
der zusätzlichen Kühlung von Wechselrichtern bei hohen Umgebungstemperaturen. Das
Steuerungsmodul dient der Steuerung des Lüfters.

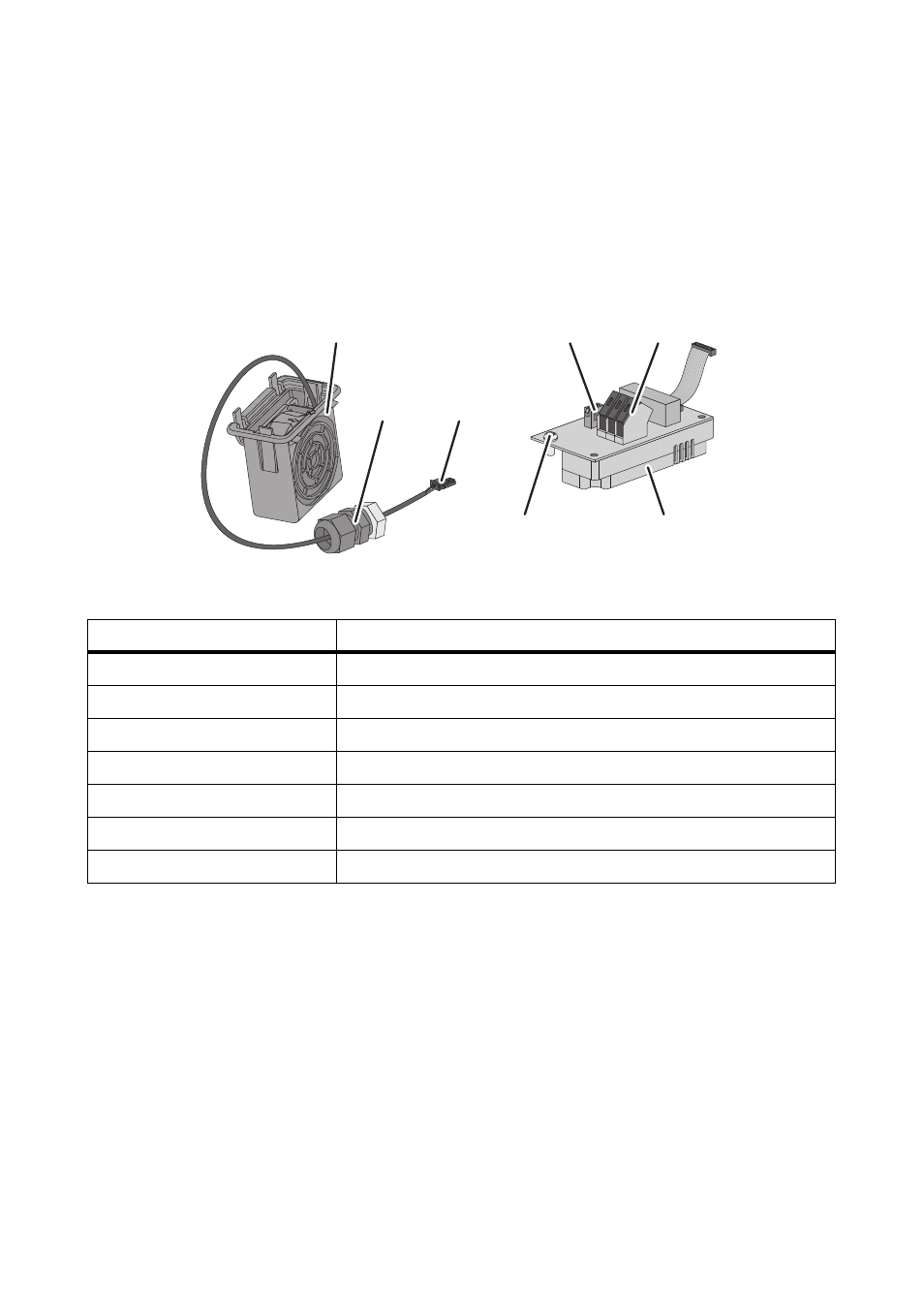

Abbildung 2: Aufbau des Lüfter-Nachrüstsatzes
4.2 Steuerungsmodul
Das Steuerungsmodul dient der Steuerung des Lüfters. Auf dem Steuerungsmodul befindet sich ein
Multifunktionsrelais. Das Multifunktionsrelais dient zum Einschalten und Ausschalten eines
Störmelders oder eines anderen externen Verbrauchers in Abhängigkeit von Parametern und
Messwerten des Wechselrichters (Informationen zur Verwendung des Multifunktionsrelais siehe
Technische Beschreibung „Multifunktionsrelais und OptiTrac Global Peak“ und Installationsanleitung
des Wechselrichters unter www.SMA-Solar.com).
Position Bezeichnung
A Lüfter mit Lüftergehäuse
B Kabelverschraubung mit Mutter
C Stecker
D Lüfteranschluss
E Anschlussklemmen des Multifunktionsrelais
F Steuerungsmodul
G Schraube
A
B C
D E
F G
