5 Einbau SMA Solar Technology AG
14 FANKIT01-IA-de-12 Installationsanleitung
7. Das Multifunktionsrelais aus dem Wechselrichter entfernen.
5.3 Lüfter-Nachrüstsatz in den Wechselrichter einbauen
Voraussetzungen:
☐ Der Wechselrichter muss spannungsfrei geschaltet und der untere Gehäusedeckel muss
geöffnet sein (siehe Installationsanleitung des Wechselrichters).
☐ Das Multifunktionsrelais muss ausgebaut und das Display muss hochgeklappt sein (siehe
Kapitel 5.2 „Multifunktionsrelais ausbauen“, Seite 12).

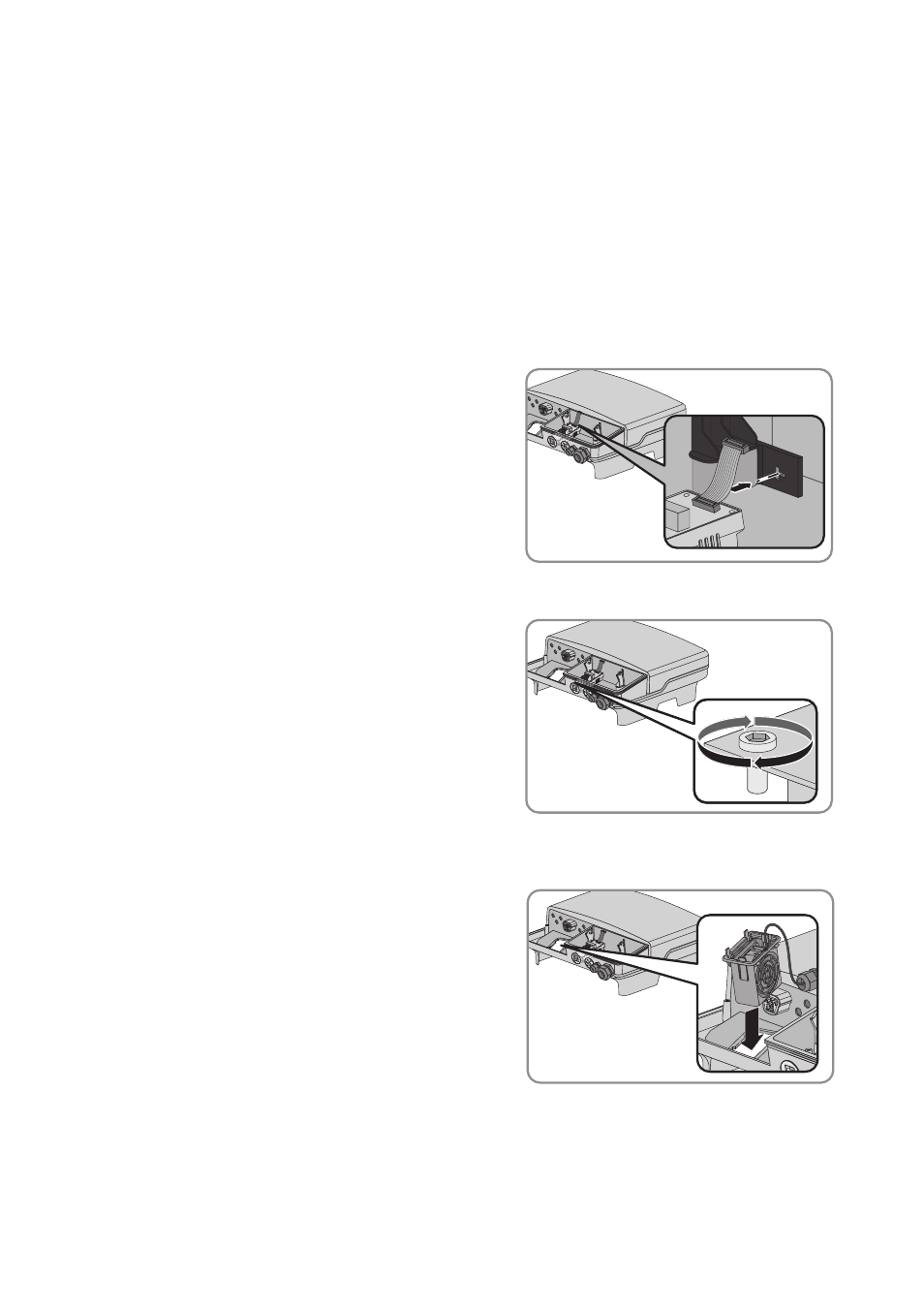

1. Steuerungsmodul in den Wechselrichter einsetzen
und das Flachbandkabel hinter dem Display nach
oben schieben. Dabei muss die Führungsnase des
Steuerungsmoduls in die Aussparung der
Display-Halterung treffen.
2. Schraube des Steuerungsmoduls mit einem
Innensechskant-Schlüssel SW 3 festschrauben.
3. Abdeckung der Gehäuseöffnung für Lüftergehäuse entfernen.
4. Den Lüfter mit Lüftergehäuse in die Gehäuseöffnung
einsetzen. Dabei muss der Pfeil auf dem
Lüftergehäuse zum Display zeigen.
5. Rastnasen auf der rechten Seite des Lüftergehäuses unter die Gehäusewand führen und den
Lüfter mit Lüftergehäuse in die Gehäuseöffnung drücken.
☑ Die linken Rastnasen rasten ein.
