SMA Solar Technology AG 5 Transport und Montage
Betriebsanleitung BatFuse-BE-de-30 11
5 Transport und Montage
5.1 Transport
Für den Transport gelten keine besonderen Anforderungen. Die BatFuse kann ohne Hilfsmittel
transportiert werden.
5.2 BatFuse montieren
Anforderungen an den Montageort:
☐ Fester Untergrund muss für Montage gegeben sein, z. B. Beton, Mauerwerk.
☐ Montageort muss sich für Gewicht und Abmessungen der BatFuse eignen (siehe Kapitel 10
„Technische Daten“, Seite 21).
☐ Montageort muss jederzeit frei und sicher zugänglich sein, ohne dass zusätzliche Hilfsmittel
(z. B. Gerüste oder Hebebühnen) dafür notwendig sind.
☐ Montageort darf den Zugang zu Abschalteinrichtungen nicht verhindern.
☐ Ober- und unterhalb der BatFuse muss ein Abstand von 300 mm zu Wänden, anderen Geräten
oder Gegenständen vorhanden sein.
☐ Montagewand muss senkrecht beschaffen sein.
☐ Klimatische Bedingungen müssen für den einwandfreien Betrieb erfüllt sein (siehe Kapitel 10.8
„Umgebungsbedingungen“, Seite 22).

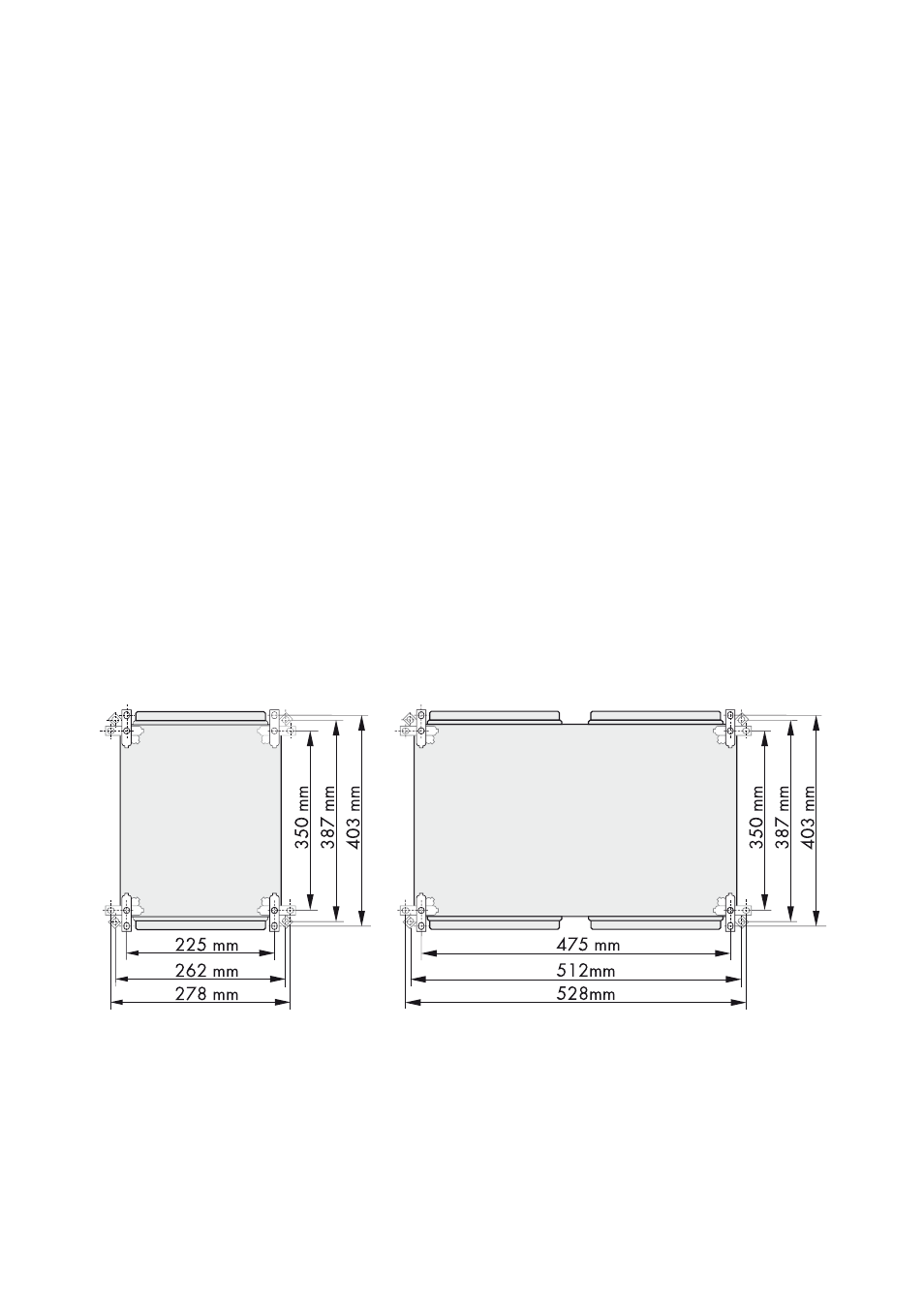

Maße für die Wandmontage:
Abbildung 3: Bemaßung der Bohrlöcher
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Mindestens 4 Schrauben, die sich für den Untergrund eignen.
☐ Mindestens 4 Unterlegscheiben, die sich für die Schrauben eignen.
☐ Ggf. mindestens 4 Dübel, die sich für den Untergrund und die Schrauben eignen.
