SMA Solar Technology AG 6 Elektrischer Anschluss
Betriebsanleitung BatFuse-BE-de-30 17
6.5 Batterie anschließen

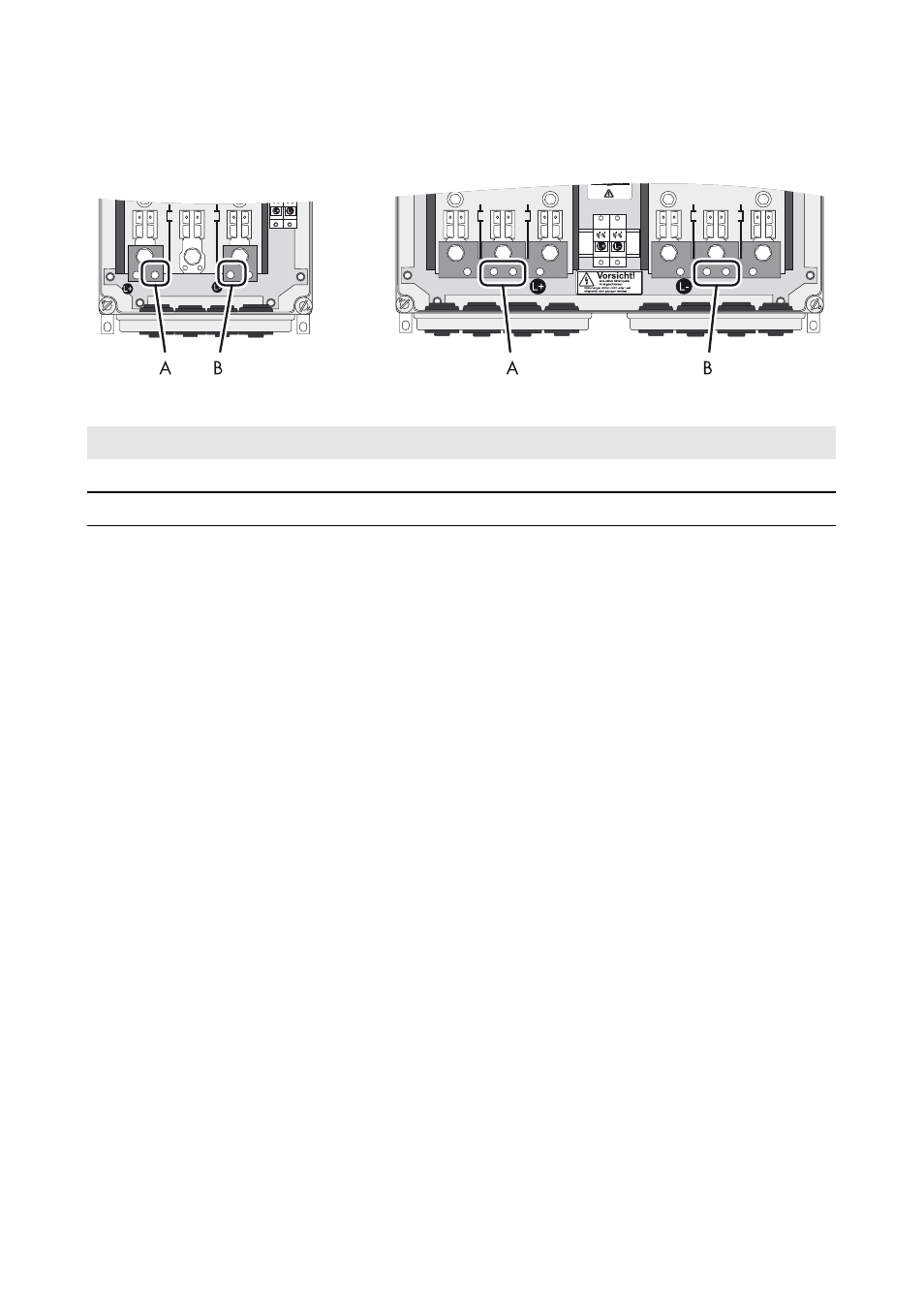

Abbildung 8: Übersicht der Anschlüsse
Kabelanforderungen:
☐ Leiterquerschnitt: maximal 95 mm²
☐ Außendurchmesser: 14 mm ... 21 mm
☐ Material des Leiters: Kupfer
☐ Kabelschuhe der Größe M8, maximal 25 mm breit
Vorgehen:
1. Sicherstellen, dass die DC-Kabel spannungsfrei und an keinen Pol der Batterie angeschlossen
sind.
2. Kabelschuhe an die Kabel DC+ und DC − montieren.
3. Auf der Batterieseite die Doppelmembranstutzen mit dem größeren Durchmesser von außen mit
einem spitzen Gegenstand durchstoßen.
4. Das Kabel DC+ der Batterie durch den Doppelmembranstutzen in die BatFuse führen und an
der Batterieseite an Anschluss L+ anschließen (Anzugsdrehmoment: 4,0 Nm … 5,7 Nm).
5. Das Kabel DC − der Batterie durch den Doppelmembranstutzen in die BatFuse führen und an
der Batterieseite an Anschluss L − anschließen (Anzugsdrehmoment: 4,0 Nm … 5,7 Nm).
6. Abdeckung einsetzen.
Position Bezeichnung
A Anschluss L+
B Anschluss L −
