SMA Solar Technology AG Patch Panel Set montieren
Montageanleitung PPS-MO-IDE114510 2/4
3 Patch Panel Set montieren
EIA/TIA‑568A und EIA/TIA‑568B sind Standards für die elektrischen Kontakte 8‑poliger RJ45‑Stecker
und Buchsen. Ein Kabel dieses Standards besteht aus 8 Adern, die durch Verdrillen zu 4 Adernpaaren
gruppiert werden. Die Standards EIA/TIA‑568A und EIA/TIA‑568B unterscheiden sich darin, dass
die Adernpaare 2 (orange) und 3 (grün) vertauscht werden.
Vorgehen:
• Netzwerkkabel an Keystone Jack anschließen.
• Keystone Jack mit Netzwerkkabel an Hutschiene montieren.
Netzwerkkabel an Keystone Jack anschließen
1. Das Kabel 30 mm abmanteln.
2. Geflechtschirm zurückschlagen.
3. Folienschirm der Adernpaare entfernen.
4. Kupferfolie außen über dem Geflechtschirm mit der Klebeseite nach innen bündig anbringen.

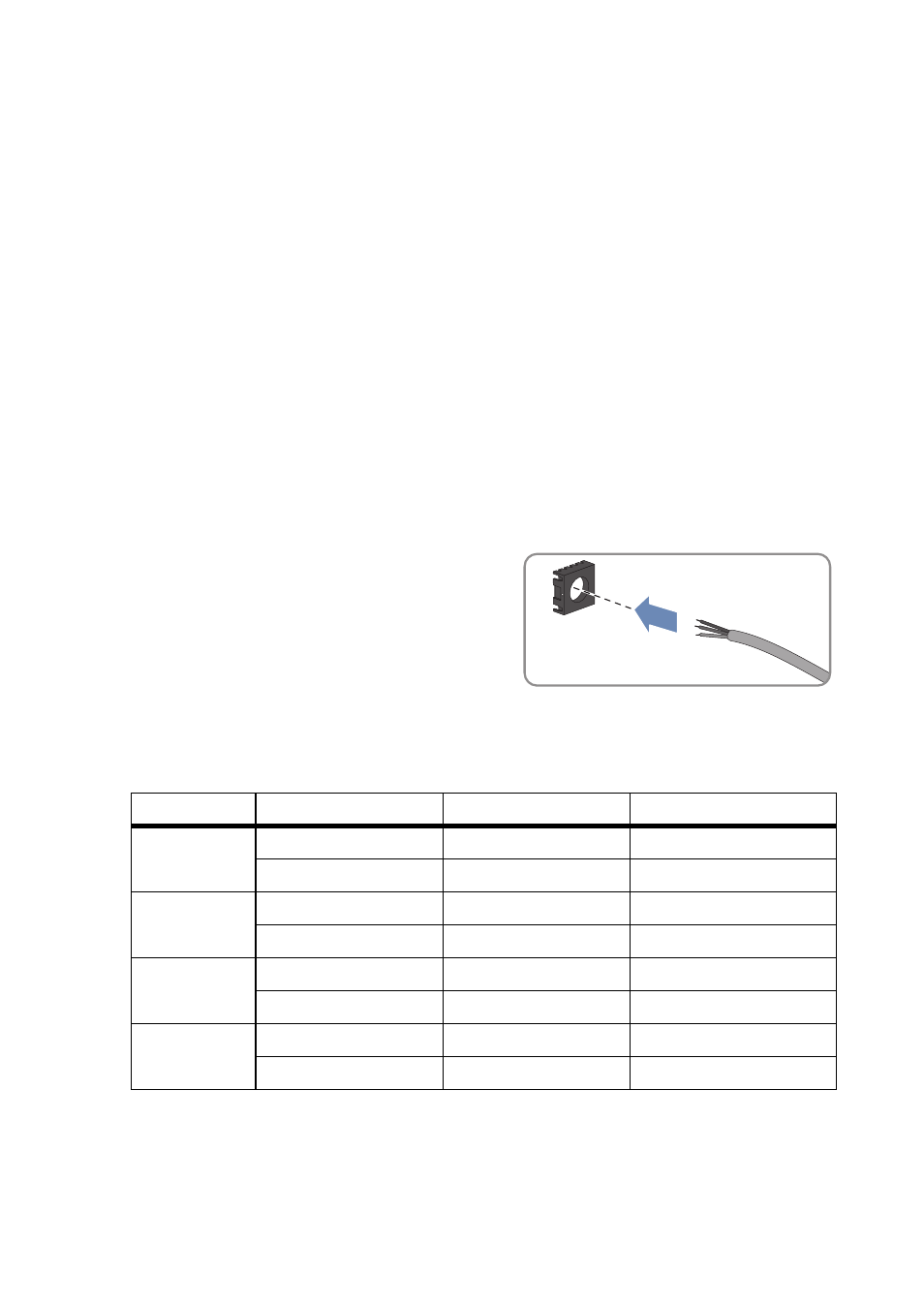

5. Das Kabel in den Kabelsortierer einführen.
6. Die Leiter in die Schlitze des Kabelsortierers einlegen. Dabei die Farbcodierung entsprechend
dem Standard Ihrer Wahl beachten.
7. Überstehende Leiter kürzen.
Aderpaar Aderfarbe Kontakt ‑568A Kontakt ‑568B
1 weiß-blau 5 5
blau 4 4
2 weiß-orange 3 1
orange 6 2
3 weiß-grün 1 3
grün 2 6
4 weiß-braun 7 7
braun 8 8
