SMA Solar Technology AG Patch Panel Set montieren
Montageanleitung PPS-MO-IDE114510 3/4

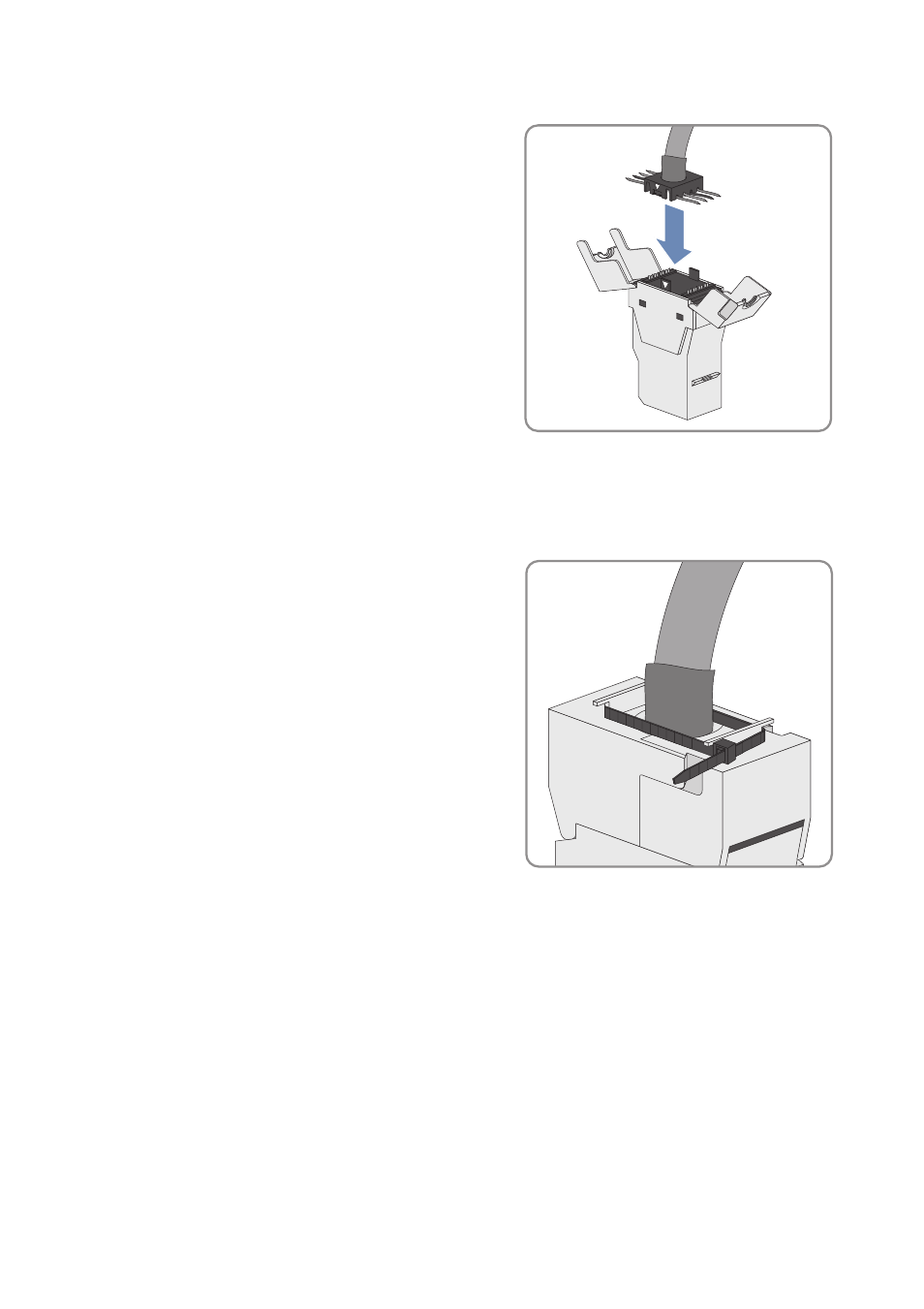

8. Den Kabelsortierer in das Gehäuse einsetzen.
Dabei sicherstellen, dass der weiße Pfeil des
Kabelsortierers auf den weißen Pfeil des Gehäuses
zeigt.
☑ Der Kabelsortierer rastet ein.
9. Die klappbaren Teile des Gehäuses zusammenpressen. Dabei eine geeignete Zange (z. B.
Rohrzange) verwenden.
☑ Die klappbaren Teile des Gehäuses rasten hörbar ein.
10. Die Kabelfixierung des Gehäuses mit einem
Kabelbinder sichern.
11. Das überstehende Ende des Kabelbinders abschneiden.
