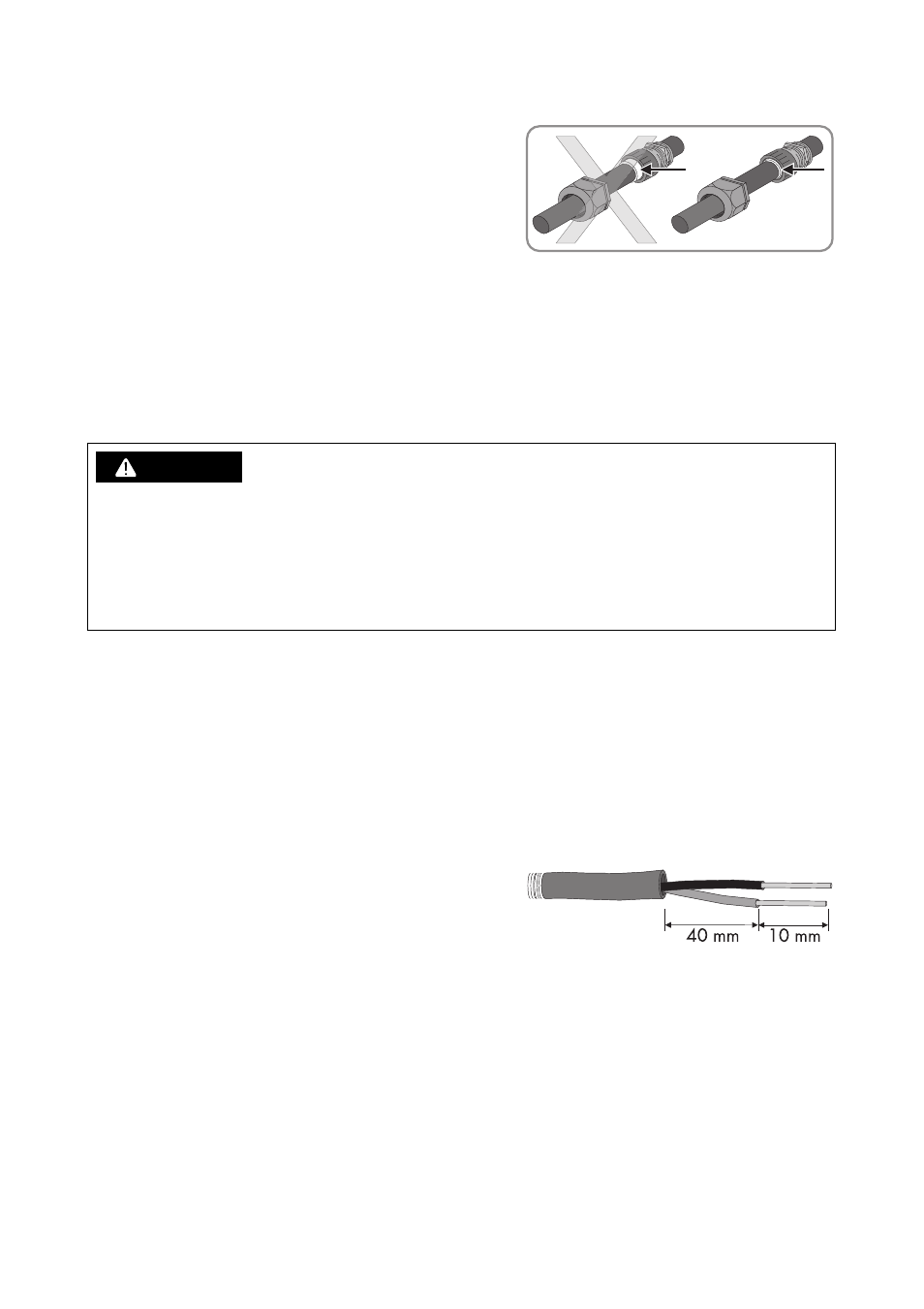

9. Korrekten Sitz der Dichtung der
Kabelverschraubung prüfen. Dabei darf Dichtung
nicht aus Kabelverschraubung herausragen.
10. Mutter handfest auf Kabelverschraubung drehen.
Dabei Mutter mit Drehmoment von 0,8 Nm festdrehen. Dadurch fixieren Sie das Kabel.
11. Gehäusedeckel mit Schrauben des Gehäusedeckels schließen.
6.2 Bluetooth Repeater Outdoor mit Power Modul an
Spannungsversorgung anschließen
Voraussetzung:
☐ Das Power Modul ist in den Wechselrichter eingebaut (siehe Installationsanleitung des
Power Moduls).
1. Am Bluetooth Repeater Outdoor Schrauben des Gehäusedeckels lösen und Gehäusedeckel
abnehmen.
2. Mutter der Kabelverschraubung unten links am Gehäuse abdrehen und den Blindstopfen aus
Mutter herausdrücken.
3. Das Kabel vorbereiten:
– 40 mm Kabelmantel auf Seite des
Bluetooth Repeater Outdoor entfernen.
– Nicht benötigte Adern bis zum Kabelmantel
kürzen.
– Adern ca. 10 mm abisolieren.
(&'")3
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters
An den spannungsführenden Teilen des Wechselrichters liegen lebensgefährliche Spannungen an.
• Vor allen Arbeiten am Wechselrichter den Wechselrichter AC- und DC-seitig spannungsfrei
schalten (siehe Installationsanleitung des Wechselrichters). Dabei die Wartezeit zum Entladen
der Kondensatoren einhalten.
