6 Elektrischer Anschluss
SMA Solar Technology AG
22
BTREPOUT-IA-de-11
Installationsanleitung

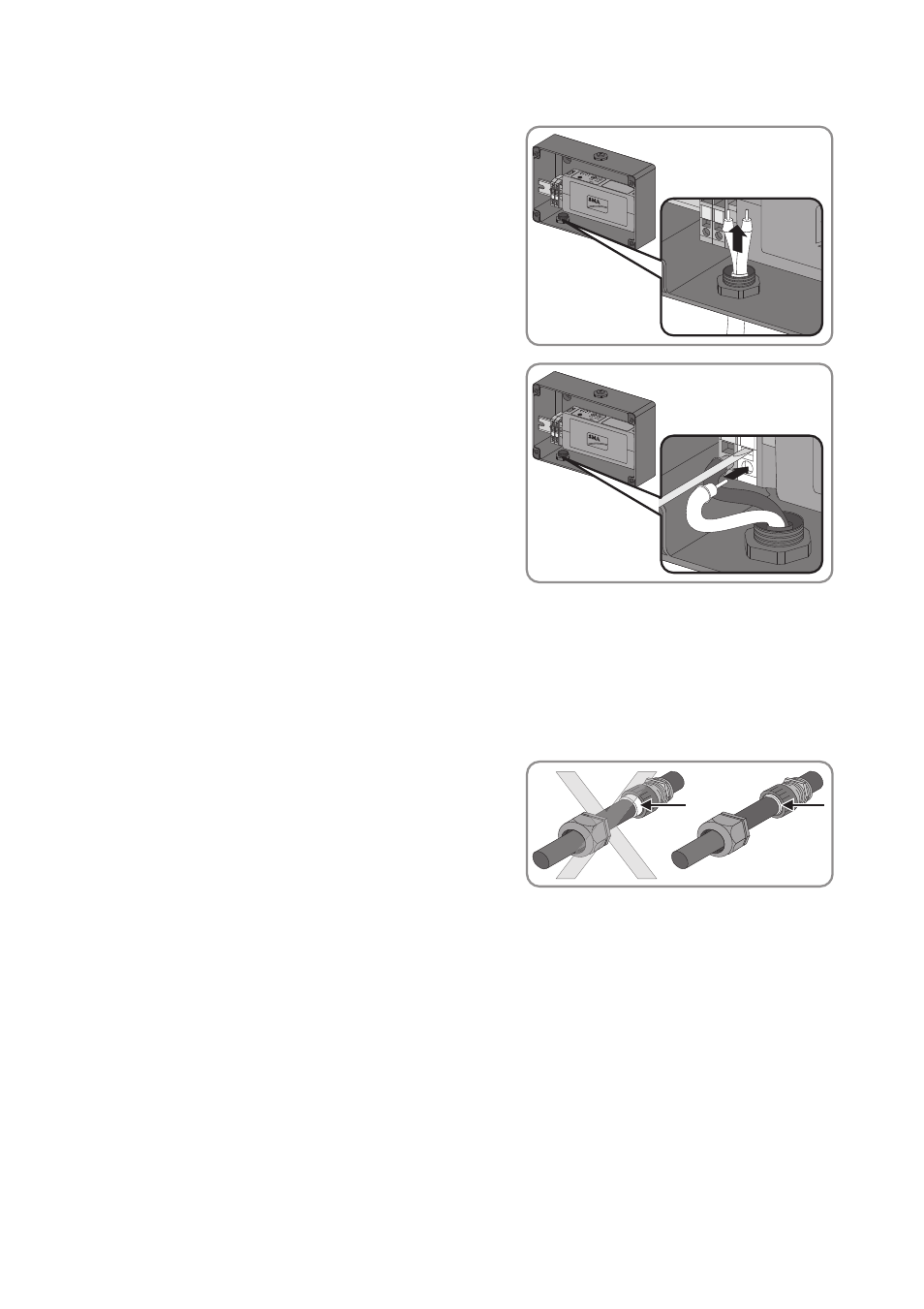

4. Das Kabel durch Mutter und Kabelverschraubung
in Gehäuse ziehen und Mutter festdrehen.
5. Das Kabel an Durchgangsklemme im
Gehäuseinneren anschließen:
– Klemme 1 und Klemme 2 der
Durchgangsklemme mit Schraubendreher
(2,5 mm) aufschieben.
– Adern des Kabels an Klemme 1 und an Klemme
2 anschließen. Dabei ist Polarität beliebig.
6. Wechselrichter mit eingebautem Power Modul in Betrieb nehmen (siehe Anleitung
Wechselrichter).
☑ LED RDY leuchtet grün.
✖ LED RDY ist aus oder blinkt?
• Den Fehler beheben (siehe Kapitel 10.1 „Spannungsversorgung“, Seite 27).
7. Korrekten Sitz der Dichtung der
Kabelverschraubung prüfen. Dabei darf Dichtung
nicht aus Kabelverschraubung herausragen.
8. Mutter handfest auf Kabelverschraubung drehen.
Dabei Mutter mit Drehmoment von 0,8 Nm festdrehen. Dadurch fixieren Sie das Kabel.
9. Gehäusedeckel mit Schrauben des Gehäusedeckels schließen.
