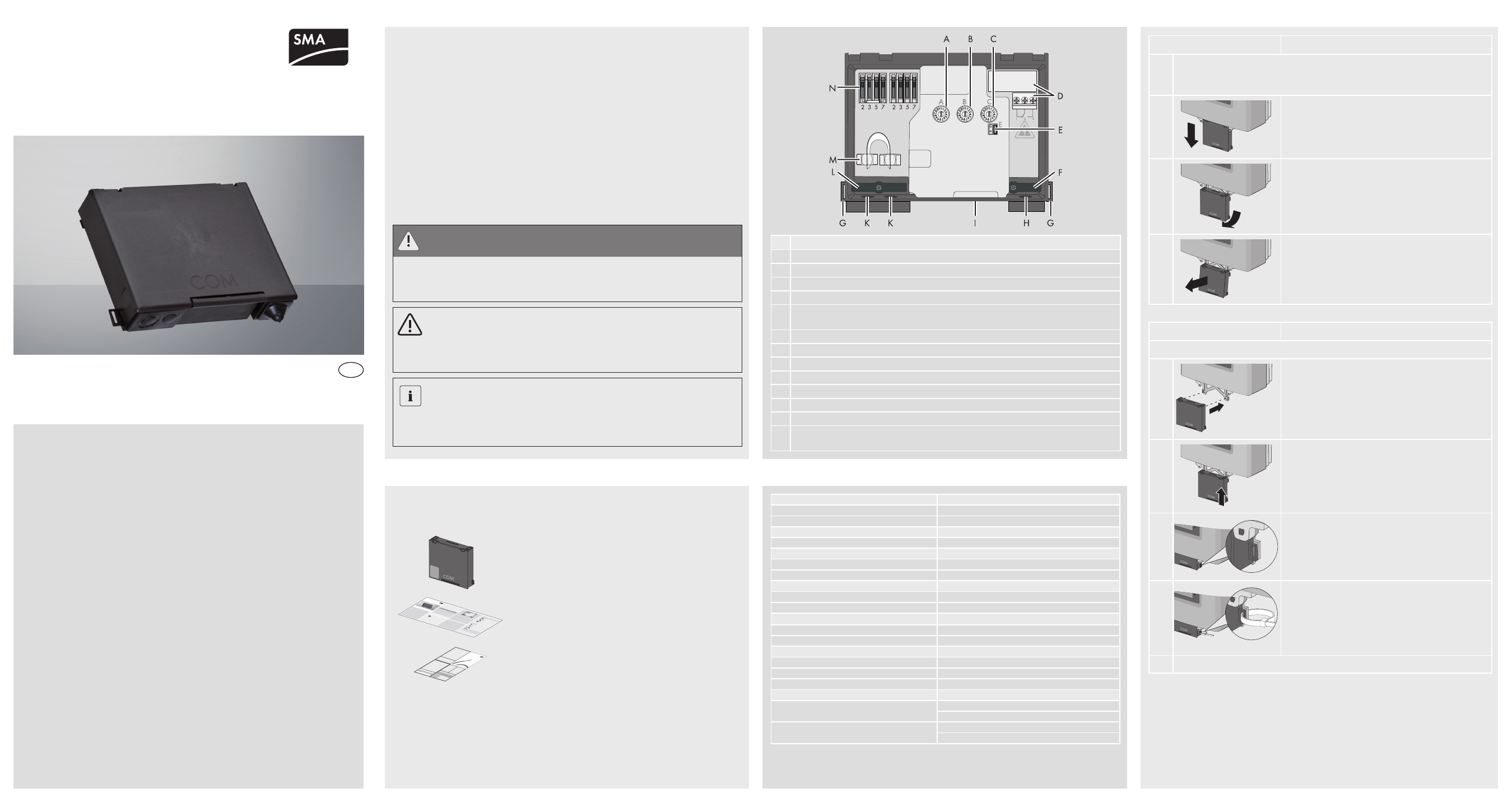

SMA RS485-Quick Module V.3.0 - Handbuch

KontaKt
DE
Zubehör für SUNNY BOY 2000HF/2500HF/3000HF
RS485-Quick Module
Installationsanleitung
485Q-Module-IDE111830 | IMDE-485QMODULE | Version 3.0
Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Serviceline.
Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können:
• Seriennummer des RS485-Quick Module
• Wechselrichtertyp
• Seriennummer des Wechselrichters
• Angeschlossene PV-Module und Anzahl der PV-Module
• Ereignisnummer oder Displayanzeige des Wechselrichters
• gegebenenfalls Kommunikationsart
SMa Solar technology aG
Sonnenallee 1
34266 Niestetal
www.SMA.de
SMa Serviceline
Wechselrichter:
+49 561 9522 1499
Kommunikation: +49 561 9522 2499
SMS mit „RÜCKRUF“ an: +49 176 888 222 44
Fax: +49 561 9522 4699
E-Mail: [email protected]
Kontrollieren Sie den Lieferumfang auf Vollständigkeit und auf äußerlich sichtbare
Beschädigungen. Sollte etwas fehlen oder beschädigt sein, setzen Sie sich mit Ihrem Händler in
Verbindung.
RS485-Quick Module
Installationsanleitung
RS485-Verkabelungsprinzip-Poster
Bestimmungsgemäße Verwendung
Sie erhalten das RS485-Quick Module als Nachrüstsatz oder im Lieferumfang des
Wechselrichters.
Das RS485-Quick Module ist ausschließlich zur Verwendung in den SMA Wechselrichtern des
Typs Sunny Boy 2000HF/2500HF/3000HF geeignet. Beachten Sie auch die entsprechende
Installationsanleitung des Wechselrichters.
Das RS485-Quick Module verfügt über eine RS485-Schnittstelle und ein Multifunktionsrelais.
Über die RS485-Schnittstelle können Sie eine drahtgebundene RS485-Kommunikation der oben
genannten Wechselrichtertypen aufbauen.
Das Multifunktionsrelais dient zum Schalten eines Störmelders oder externer Verbraucher in
Abhängigkeit vom Leistungsangebot des Wechselrichters. Die Beschreibung der Funktionen des
Multifunktionsrelais (ab Firmware-Version 2.10) finden Sie in der Technischen Beschreibung
„Multifunktionsrelais und OptiTrac Global Peak“ im Downloadbereich unter
www.SMA.de.
Sicherheitshinweise
GEFaHR!
Stromschlag durch hohe Spannungen im Wechselrichter.
• Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete
Elektrofachkraft erfolgen.
• Wechselrichter AC- und DC-seitig freischalten, wie in der Installationsanleitung
des Wechselrichters beschrieben.
aCHtUnG!
Beschädigung des RS485-Quick Module oder des Wechselrichters
durch elektrostatische Entladung.
• Erden Sie sich, bevor Sie ein Bauteil berühren, indem Sie PE oder einen geerdeten
Gegenstand anfassen.
Länge der Kabel
Bei der Verkabelung darauf achten, dass alle Kabel lang genug sind, um das RS485-
Quick Module an den Wechselrichter anschließen zu können. Berücksichtigen Sie
dabei, dass das RS485-Quick Module nach dem Anschließen ca. 10 cm weit in den
Wechselrichter eingeschoben wird (siehe „Montage“).
Beschreibung
A Drehschalter für die Einstellung des Installationslandes (Schalter A)
B Drehschalter für die Einstellung der Display-Sprache (Schalter B)
C Drehschalter für die Einstellung der Bluetooth Kommunikation (Schalter C)
D Multifunktionsrelais und Anschlussklemme
E Jumper-Steckplatz für die vorübergehende Einstellung der Sprache auf Englisch z. B. für
Serviceeinsätze (E)
F Zugentlastung
G Ösen zur Sicherung mit Kabelbinder
H Gehäuseöffnung für den Anschluss des Multifunktionsrelais
I Steckplatz für SD-Karte
K Kabeltülle mit Blindstopfen für den Anschluss an RS485-Bus
L Zugentlastung
M Schirmklemmen mit 2 selbstklebenden Kupferfolien
N Zwei 4-polige Federzugklemmen zum Anschluss an den RS485-Bus mit einem
Terminierungswiderstand
PRodUKtüBERSICHt aUStaUSCH dES RS485-QUICK ModULE
anschlüsse
Feldbus 2 x 4 Federzugklemmen
Multifunktionsrelais 3-polige Schraubklemme
Kommunikation
Kommunikationsschnittstellen RS485, Bluetooth
Maximale Kommunikationsreichweite
RS485 1.200 m
Bluetooth im Freifeld 100 m
Umweltbedingungen im Betrieb
Umgebungstemperatur –25 °C … +60 °C
Relative Luftfeuchtigkeit (nicht kondensierend) 5 % … 95 %
Umweltbedingungen bei Lagerung
Umgebungstemperatur –40 °C … +85 °C
Relative Luftfeuchtigkeit 5 % … 95 %
allgemeine daten
Breite x Höhe x Tiefe 124 mm x 97,5 mm x 27 mm
Gewicht 180 g
Montageort Im Wechselrichter
daten Multifunktionsrelais
Spannung AC: max. 240 V
DC: max. 30 V
Strom AC: max. 1,0 A
DC: max. 1,0 A
tECHnISCHE datEn
demontage
1. Den Wechselrichter AC- und DC-seitig freischalten wie in der Installationsanleitung
des Wechselrichters beschrieben. Wenn ein Multifunktionsrelais angeschlossen ist,
Versorgungsspannung des Multifunktionsrelais abschalten.
2. Das eingebaute Quick Module bis zum Anschlag
herausziehen.
3. Das Quick Module leicht nach vorne drücken bis die
Führungsnasen durch die Öffnungen der Halterung
passen.
4. Das Quick Module aus der Halterung nehmen.
Montage
Das RS485-Quick Module vorsichtig in den Wechselrichter einbauen.
1. Das RS485-Quick Module in die vorgesehenen
Öffnungen der Halterung stecken.
2. Das RS485-Quick Module in der Führungsnut nach
oben schieben, bis es einrastet.
3. Korrekten Sitz des RS485-Quick Module prüfen. Die
Sicherungsschlaufen des RS485-Quick Module und
der Halterung müssen bündig übereinander liegen.
4. Mechanische Sicherung:
Damit das RS485-Quick Module nicht versehentlich
gezogen werden kann, können Sie das RS485-
Quick Module mit Kabelbinder fixieren. Dabei den
Kabelbinder durch die zwei übereinander liegenden
Sicherungsschlaufen führen und festziehen.
☑ Das RS485-Quick Module ist montiert.
LIEFERUMFanG
SICHERHEIt
