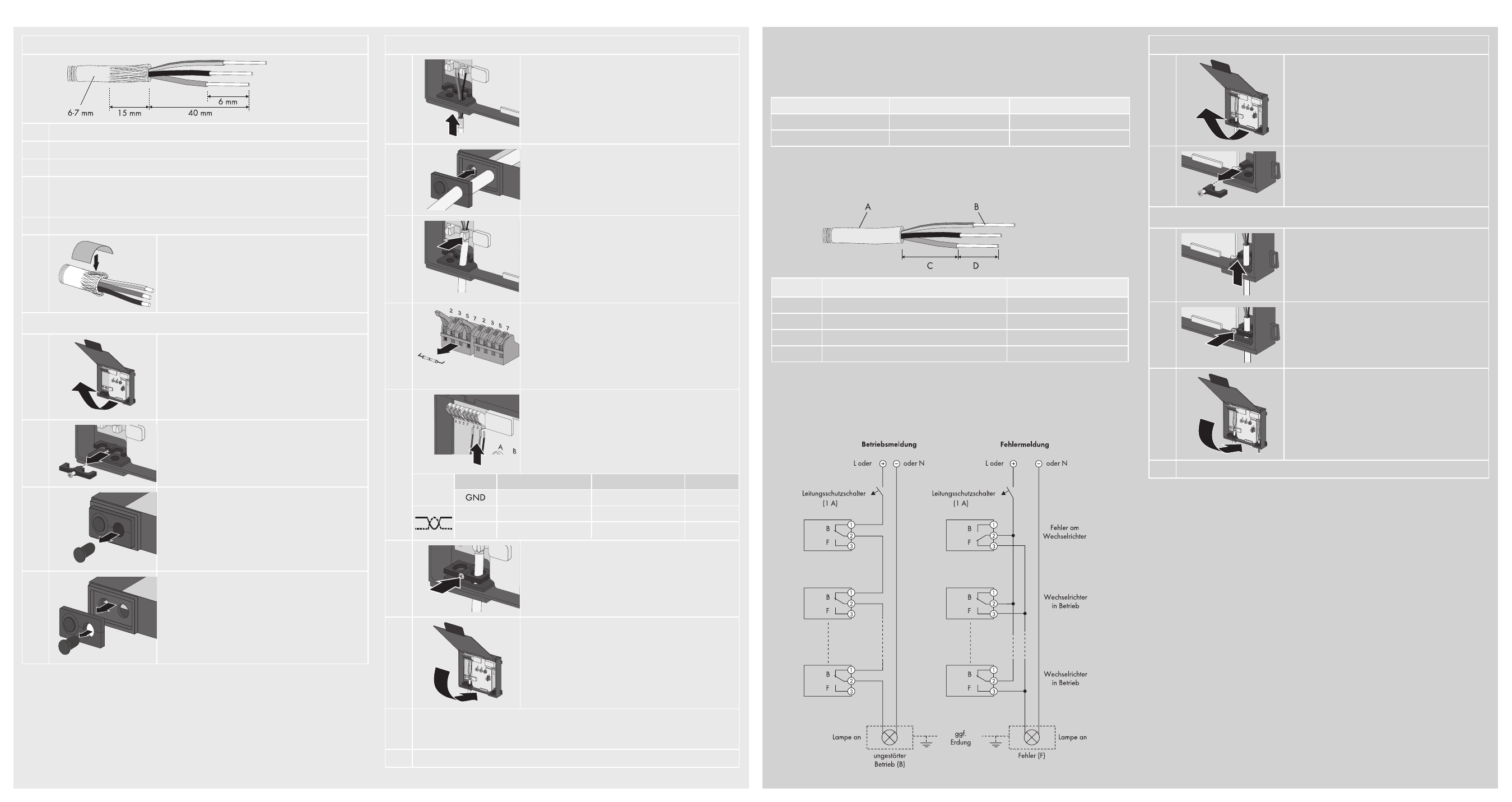

anSCHLUSS dES MULtIFUnKtIonSRELaIS anSCHLUSS an dEn RS485-BUS
Kabel vorbereiten
1. Kabel mit einem Durchmesser von 6 bis 7 mm verwenden.
2. 40 mm der Kabelummantelung entfernen.
3. Schirm des Kabels auf 15 mm kürzen und nach hinten umklappen.
4. Nicht benötigte Adern bis zur Kabelummantelung kürzen, um einen Kurzschluss zu
vermeiden. Es werden 3 Adern benötigt, 2 Adern müssen verdrillt werden (siehe
„Kabel des RS485-Bus anschließen“ Schritt 9).
5. Adern 6 mm abisolieren.
6. Schirm des Kabels mit der mitgelieferten leitfähigen
Klebefolie umkleben.
RS485-Quick Module vorbereiten
1. Den Deckel des RS485-Quick Module öffnen.
2. Schraube der Zugentlastung lösen und Klemmbrücke
entfernen.
3. Blindstopfen aus der rechten Kabeldurchführung
entfernen (beim Anschluss von 2 Kabeln, beide
Blindstopfen entfernen).
4. Kabeltülle entfernen.
Kabel des RS485-Bus anschließen
5. Das Kabel einlegen und durch die Kabeldurchführung in
das RS485-Quick Module führen.
6. Kabeltülle wieder anbringen.
7. Das Kabel mit dem Schirm in die Schirmklemme drücken.
8. Beim Anschluss von 1 Kabel (Wechselrichter am
Ende des RS485-Bus) bleibt der Widerstand gesteckt.
Wenn der Widerstand nicht mehr steckt, siehe RS485-
Verkabelungsprinzip-Poster.
Beim Anschluss von 2 Kabeln (Wechselrichter mitten im
RS485-Bus), Widerstand des linken Terminierungssteckers
entfernen.
9. Adern an die Federzugklemmen anschließen und
Aderfarben notieren.
Signal RS485-Quick Module aderfarbe RS485-Bus
5 5
Data+ 2 2
Data‒ 7 7
10. Klemmbrücke wieder anbringen und Schraube der
Zugentlastung festschrauben.
11. Den Deckel schließen und Lasche zuklappen, bis sie
einrastet.
12. Anderes Kabelende am RS485-Busteilnehmer anschließen. Die Anschlussbelegung und
Verdrahtung im System entnehmen Sie dem mitgelieferten RS485-Verkabelungsprinzip-
Poster.
☑ Das RS485-Quick Module ist an den RS485-Bus angeschlossen.
anschlussbedingungen
Sie haben die Möglichkeit, sowohl für den Störungsfall als auch für den ungestörten Betrieb einen
eigenen Verbraucher anzuschließen.
Folgende Spannungen und Ströme können geschaltet werden:
Spannung Strom
AC max. 240 V max. 1,0 A
DC max. 30 V max. 1,0 A
Leitungsanforderungen
• Die Leitungsart und Verlegeart müssen sich für den Einsatz und den Verwendungsort eignen.
• Das Kabel muss doppelt isoliert sein.
Position Bezeichnung Wert
a Außendurchmesser 11,7 mm ... 12,5 mm
B Aderquerschnitt 0,5 mm² ... 2,5 mm²
C Länge des isolierten Leiters max. 15 mm
d Abisolierlänge max. 8 mm
Leitungsschutzschalter
Wenn Sie das Multifunktionsrelais an das öffentliche Stromnetz anschließen, müssen Sie das
Relais mit einem eigenen Leitungsschutzschalter absichern.
anschlussplan
RS485-Quick Module vorbereiten
1. Den Deckel des RS485-Quick Module öffnen.
2. Schraube der Zugentlastung auf der rechten Seite
lösen und Klemmbrücke entfernen.
Kabel am Multifunktionsrelais anschließen
3. Dichtung mit einem Schraubendreher oder einem
spitzen Gegenstand durchstechen und das Kabel
einführen.
4. Adern wie im Anschlussplan dargestellt am
Multifunktionsrelais anschließen, je nachdem ob
eine Betriebs- oder Fehlermeldung gewünscht ist.
Klemmbrücke der Zugentlastung wieder anbringen
und Schraube festschrauben.
5. Den Deckel schließen und Lasche zuklappen, bis sie
einrastet.
☑ Das Multifunktionsrelais ist angeschlossen.
