SMA Solar Technology AG 5 Montage
Installationsanleitung SMB-IA-de-10 19
1. Grube ausheben. Dabei die Eingrabtiefe für den Sockel von 600 mm beachten.
2. Den Sockel des Sunny Main Box‑Cabinet so in die ausgehobene Grube einsetzen, dass die
Seite mit der Sockelblende nach vorn zeigt.
3. Obere Sockelblende entfernen.
4. Alle Anschlusskabel räumlich vorsortiert in den Sockel legen.
5. Grube zur Hälfte mit Kies oder Sand auffüllen. Dabei eine Körnung von 2 mm bis 4 mm
verwenden.

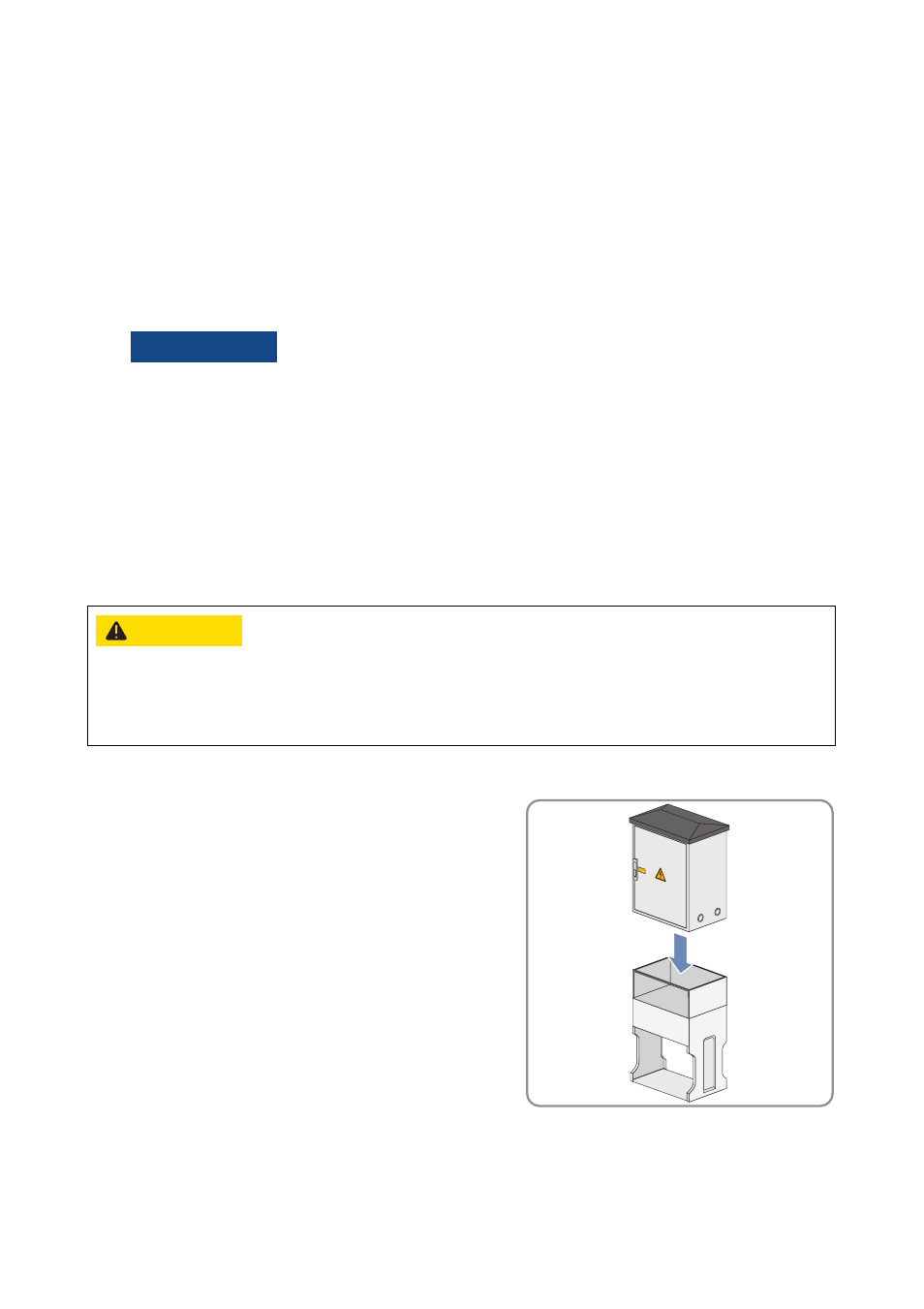

5.2.3 Sunny Main Box Cabinet auf Sockel montieren
1. 4 Befestigungsschrauben der Bodenplatte des Sunny Main Box Cabinet entfernen.
2. Sunny Main Box Cabinet auf den Sockel stellen.
3. Sunny Main Box Cabinet mit den zuvor entfernten Schrauben auf dem Sockel befestigen
(Drehmoment: 10 Nm)
6. "$)56/(
Beschädigung des Sunny Main Box Cabinet durch eindringende Feuchtigkeit
Eindringende Feuchtigkeit kann zu Kondensation führen, die die Entstehung von Korrosion und
Kriechströmen bewirkt. Die Verwendung des Sockelfüllers verhindert das Eindringen von
Feuchtigkeit.
• Restlichen Sockelraum mit Sockelfüller auffüllen. Dabei eine Körnung von 4 mm bis 8 mm
verwenden.
7034*$)5
Quetschgefahr durch Herunterfallen des Sunny Main Box Cabinet
• Bei der Montage das Gewicht des Sunny Main Box Cabinet von 96 kg beachten.
• Den Sunny Main Box Cabinet mit geeignetem Hebezeug transportieren.
