6 Elektrischer Anschluss SMA Solar Technology AG
24 SMB-IA-de-10 Installationsanleitung
Sunny Main Box Cabinet mit 2 x 2 x 3 Eingängen

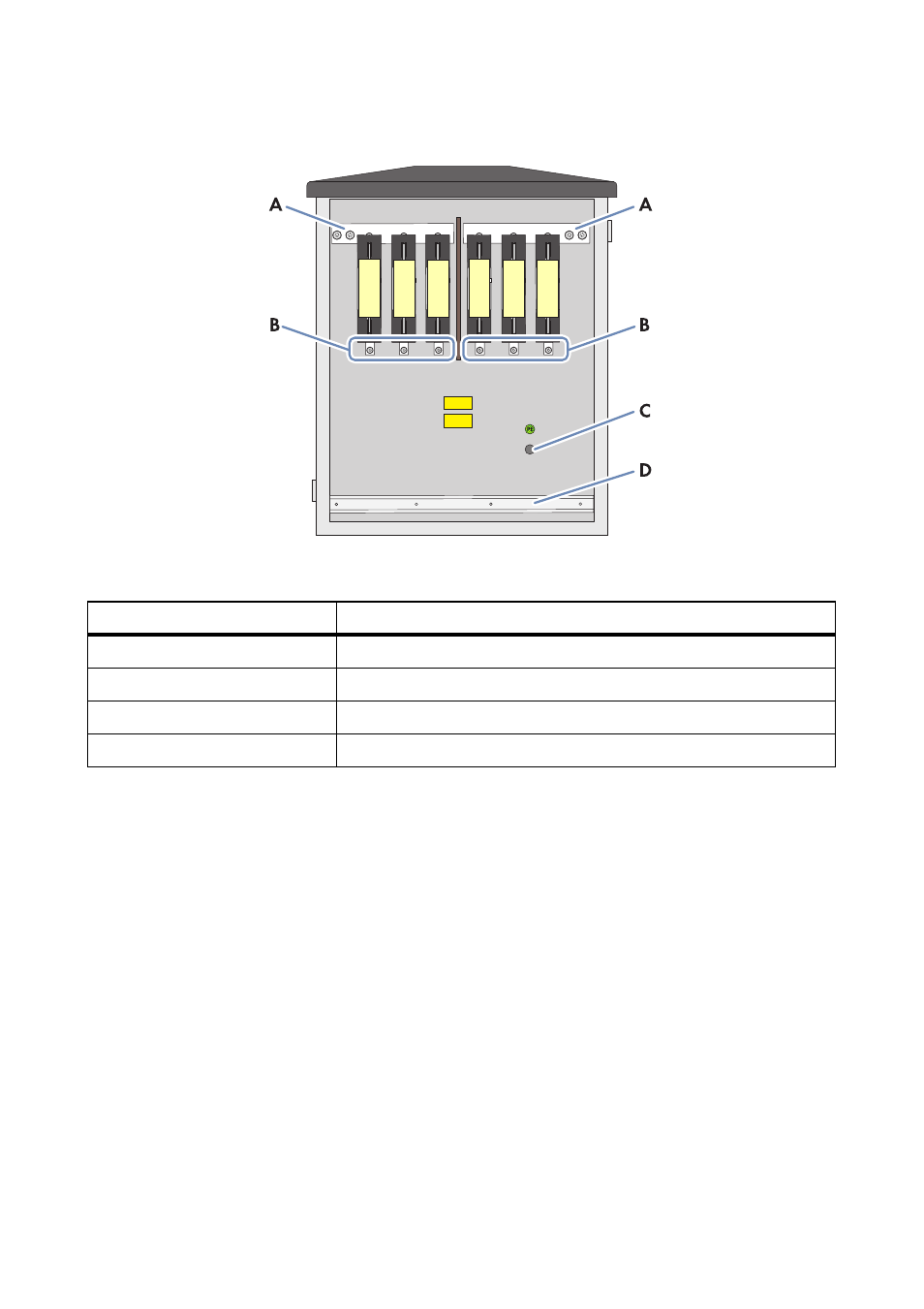

Abbildung 11: Anschlussbereich des Sunny Main Box Cabinet mit 2 x 2 x 3 Eingängen
6.2 String-Kabel an Sicherungshalter anschließen
1. Die String-Kabel durch Kabelverschraubungen ins Gehäuseinnere führen. Dabei auf korrekte
Polarität achten.
2. Kabelverschraubungen anziehen.
3. Die String‑Kabel ablängen und abisolieren.
4. Die String‑Kabel an interner Kabelabfangschiene befestigen.
5. Die String-Kabel an die Bolzenklemmen der Sicherungshalter anschließen
(Drehmoment: 35 Nm). Dabei auf korrekte Polarität achten.
Position Bezeichnung
A DC-Ausgang
B DC-Eingang
C Anschluss des Erdungskabels
D Kabelabfangschiene
