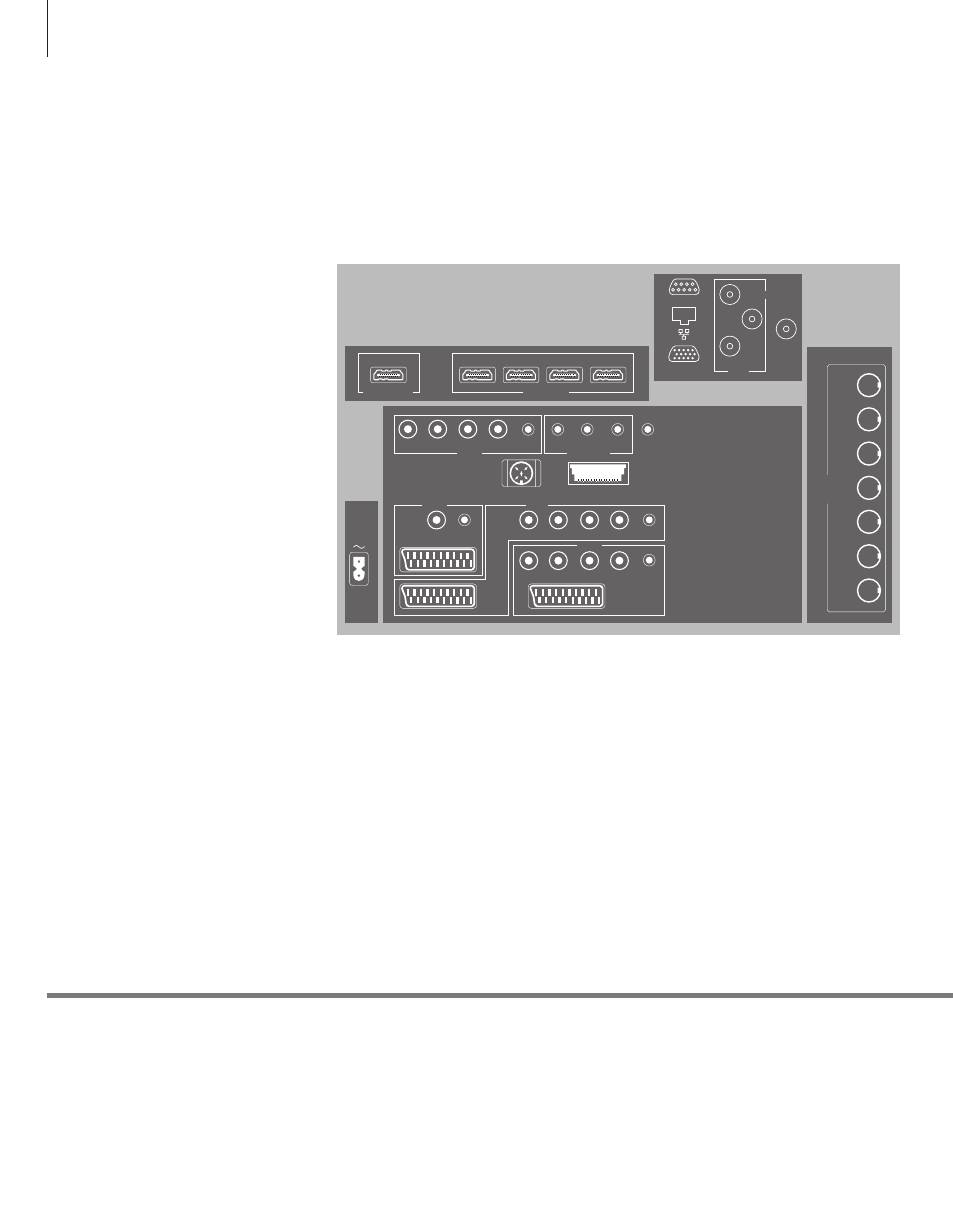

Anschlussfelder – BeoVision 7-40
Sämtliche Geräte, die Sie am Hauptanschlussfeld anschließen, müssen im Menü
ANSCHLÜSSE registriert werden. Am seitlichen Anschlussfeld angeschlossene
Geräte können ebenfalls im Menü ANSCHLÜSSE registriert werden.
Nützliche Hinweise
Netzkabel und -stecker Stecken Sie das Netzkabel in die ~-Buchse am seitlichen Anschlussfeld Ihres TV-Geräts und in eine
Wandsteckdose ein. Das TV-Gerät befindet sich nun im Standbymodus und ist bereit für die
Inbetriebnahme.
HDMI OUT (PROJECTOR OUT)
Zum Anschließen eines Projektors
HDMI IN (A–D)
Zum Anschluss einer High-Definition Multimedia
Interface-Videoquelle oder eines PCs. Eine HDMI-
Buchse ist möglicherweise vom eingebauten
Videogerät belegt. Die Quellen können in jeder
AV-Buchsengruppe registriert werden. Um mehr
HDMI-Buchsen zu erhalten, können Sie einen
HDMI-Expander an die HDMI C-Buchse anschließen.
AV1
Buchsengruppe für den AV-Anschluss eines primären
Videorecorders oder einer Set-top Box. Sie können
auch andere Zusatzvideogeräte anschließen.
AV2
Buchsengruppe für den AV-Anschluss zusätzlicher
Videogeräte.
AV3
Buchsengruppe für den AV-Anschluss zusätzlicher
Videogeräte
Das TV-Gerät hält einen Signalpfad zwischen einem
Recorder, der an der AV1-Buchse angeschlossen
ist, und einer an der AV3-Buchse angeschlossenen
Aufnahmequelle geöffnet.
Dadurch sind Sie in der Lage, die Quelle an der
AV3 so einzustellen, dass sie sich automatisch
einschaltet, und einen Recorder (an AV1) für
Timer-Aufnahmen der AV3-Quelle zu programmieren,
vorausgesetzt die angeschlossenen Geräte
unterstützen diese Funktionen.
AV4
Vom optionalen Blu-ray-Player belegt
AV5
Buchsengruppe für den AV-Anschluss zusätzlicher
Videogeräte
AV6
Buchsengruppe für den AV-Anschluss zusätzlicher
Videogeräte. Hier können Sie auch einen
Kopfhörer, eine Kamera, einen Camcorder oder
ein USB-Gerät anschließen. Diese Buchsengruppe
befindet sich am seitlichen Anschlussfeld (siehe
Abbildung auf Seite 29).
PUC (AV1 – AV3, AV5 – AV6)
Für IR-Steuersignale an ein externes Gerät, das an
einer AV-Buchse angeschlossen ist
L-IN, R-IN (AV5 – AV6)
Linker und rechter Line-Eingang. AV6 dient als
Audioanschluss z. B. für eine Kamera oder einen
Camcorder.
VIDEO IN (AV5 – AV6)
Anschluss für das Videosignal. An AV6 können Sie
eine Kamera, einen Camcorder oder eine
Spielkonsole anschließen.
Y – Pb – Pr (AV2 – AV3)
Für Videosignale von einer externen Quelle, wie
z. B. einer HDTV-Quelle. Sie können diese Buchse
zusammen mit einer AV-Buchse oder einer
digitalen Audiobuchse verwenden.
SPDIF (AV1 – AV3, AV5 – AV6)
Digitaler Audioeingang (z. B. für einen DVD-Player).
TTL/RS232
Nur für Konfigurationen in Hotels
PUC 1+2
Für einen externen IR-Sender in Home Cinema-
Konfigurationen oder einen HDMI-Expander
IR IN
Für einen zusätzlichen IR-Empfänger, wenn das
TV-Gerät zusammen mit einem Projektor
konfiguriert wird
STAND
Für den Anschluss eines Motor-Drehfußes
POWER
LINK
CENTRE
1
1 (SUB)
2
3
4
5
6
MASTER LINK STAND
AV 5
R IN L IN VIDEO
IN
SPDIF PUC
SPDIF
SPDIF
PUC Y
Y
Pb
Pb
Pr SPDIF
Pr
AV 1
AV 3
AV 2
CONTROL
PUC
PUC
TTL RS232 PUC 1+2 IR-IN
HDMI IN HDMI OUT
A PROJECTOR OUT B C D
CINEMA CONTROL
VGA IN
1
Analogue
DVB-S
DVB-T/C
2
3
ANT
LINK TV
OUT
