Bang & Olufsen BeoVision 8-40 User Guide (pre Aug 2010) Benutzerhandbuch
Seite 51
51

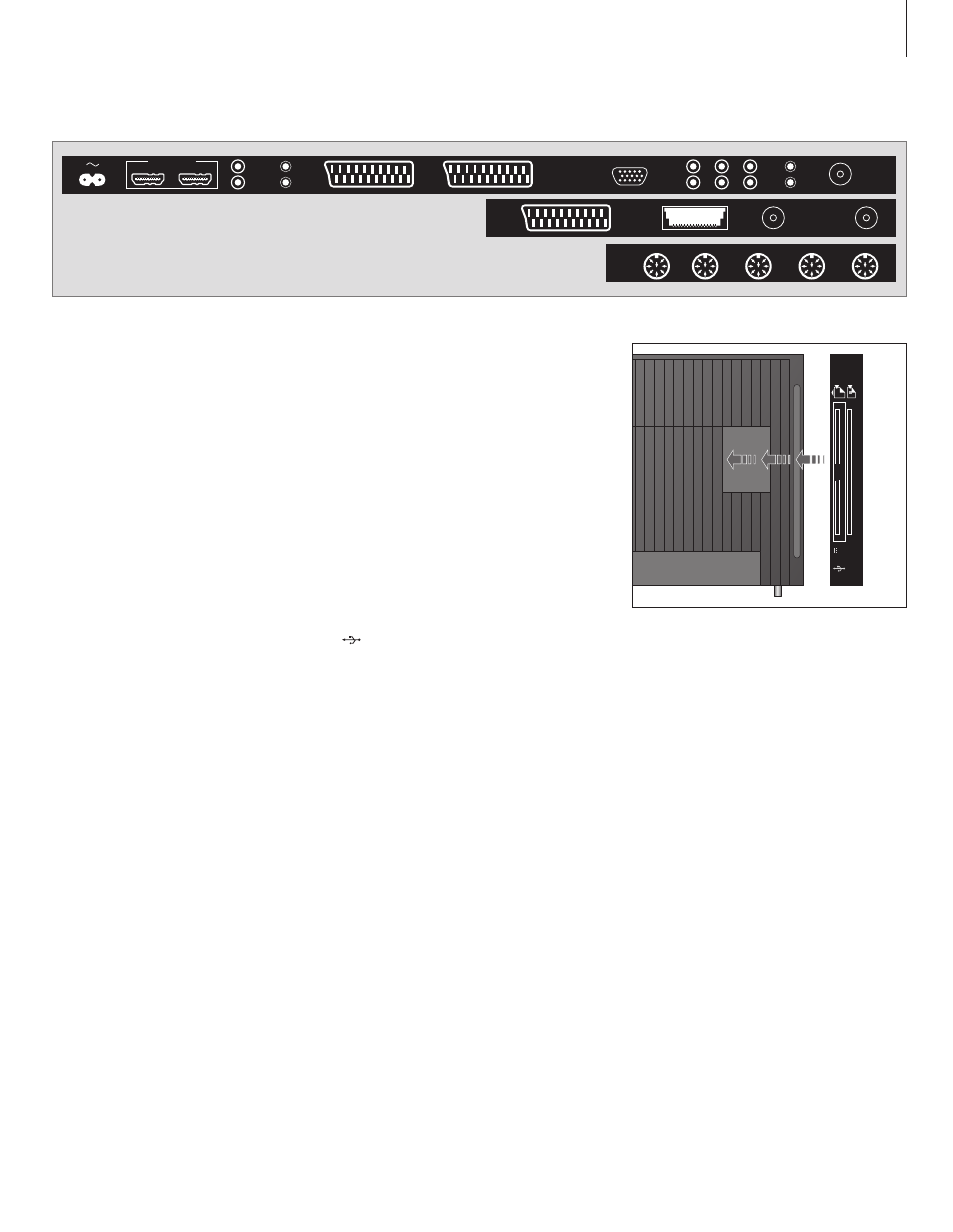

Buchsen für das Surround-Sound-Modul
SUB
Buchse für den Anschluss eines Bang & Olufsen
Subwoofers wie den BeoLab 2.
FRONT – REAR
Buchsen für den Anschluss externer Lautsprecher
in einer Surround-Sound-Konfiguration.
SmartCard-Leser und CA-Modul
SMARTCARD
Zum Einstecken einer Karte für den Zugang zu
digitalen Programmen. Näheres über kompatible
Karten erfahren Sie von Ihrem Bang & Olufsen
Fachhandelspartner.
CA
Zum Einstecken einer Karte oder eines Moduls für
den Zugang zu digitalen Satellitenprogrammen.
Wenden Sie sich an Ihren Bang & Olufsen
Fachhandelspartner, um Informationen zu den
kompatiblen Karten- und Modulkombinationen zu
erhalten.
(USB)
Diese Buchse ist ausschließlich für Servicearbeiten
Ihres Fachhandelspartners oder des
Fernsehinstallateurs vorgesehen.
Stecken Sie die SmartCard so in das CA-Modul ein,
dass der Chip zur Vorderseite des Moduls zeigt.
Stecken Sie das CA-Modul so ein, dass seine
Vorderseite zur Vorderseite des TV-Geräts zeigt.
Die Conax-SmartCard muss so eingesteckt werden,
dass der Chip zur Rückseite des TV-Geräts zeigt.
AERIAL
HDMI IN
AV 1
AV 2
SPDIF 1
PUC 1
SPDIF 2
Pr
Pb
Y
AV 3
PUC 2
PUC 3
PUC 4
VGA
A
B
DVB
RF
OUT
AV 4
POWER
LINK
MASTER
LINK
FRONT
SUB
REAR
B
A
C
K
SI
D
E
5
V
0.
5
A
C
H
IP
SI
D
E
C
A
SM
A
R
TC
A
R
D
Standardbuchsen
Buchsen für das Systemmodul und für DVB
Buchsen für das Surround-Sound-Modul
