G-24

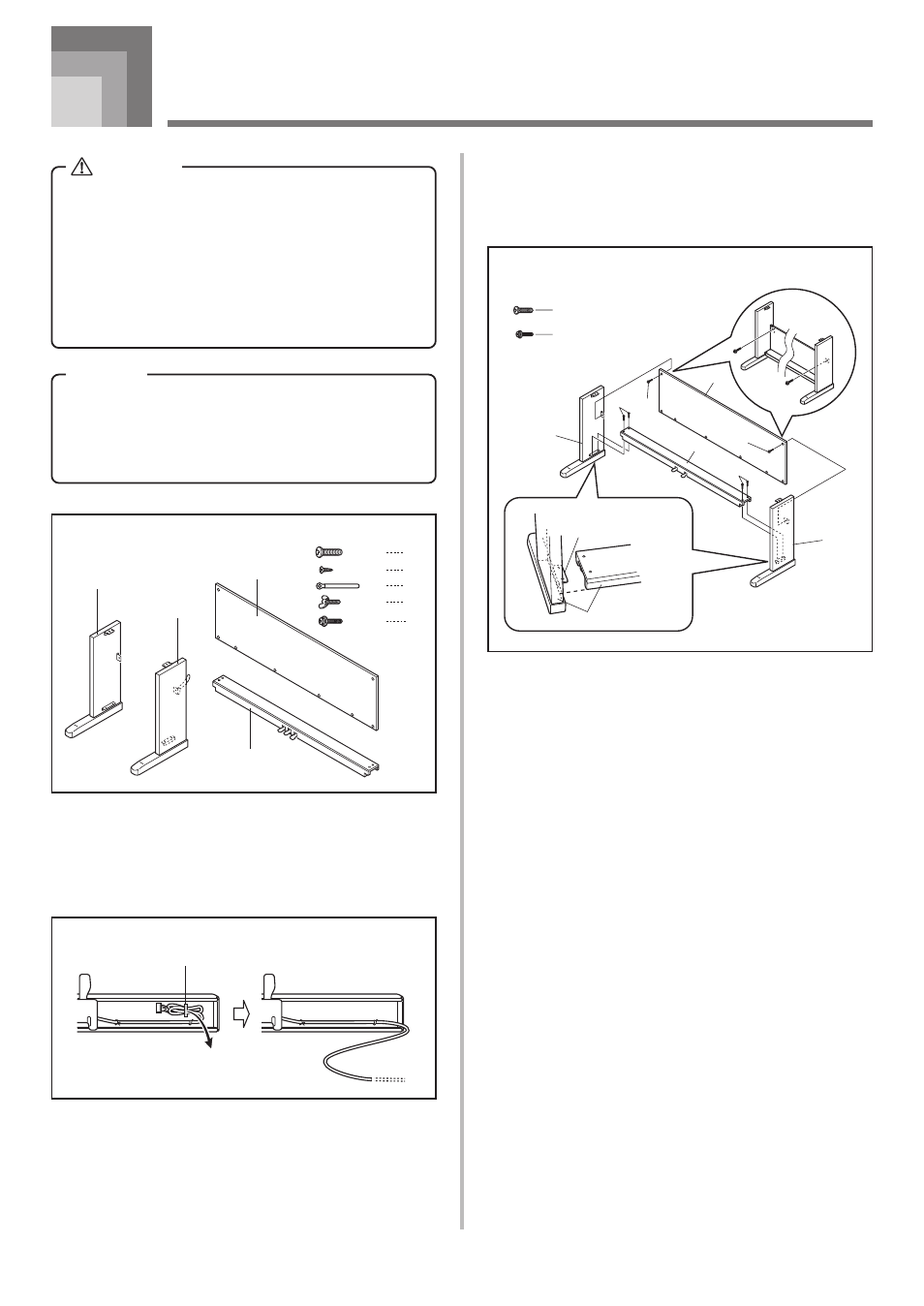

Montageanleitung
VORSICHT
• Um Verletzungen zu vermeiden, ist besondere Vorsicht
geboten, wenn die Beine und Pedale eingebaut werden
und wenn die Tastatur auf dem Ständer angebracht wird.
• Bei der Montage ist darauf zu achten, dass der
verschiebbare Tastaturdeckel des Digital-
Pianogehäuses vollständig geschlossen ist. Falls der
Deckel während der Montage geöffnet verbleibt, könnte
sich dieser plötzlich schließen und Ihre Finger zwischen
dem Digital-Pianogehäuse und dem Deckel einklemmen.
WICHTIG!
• Den Ständer unbedingt auf einer waagerechten Fläche
montieren.
• Dieser Ständer enthält nicht die Werkzeuge, die für die
Montage erforderlich sind. Für die Montage wird ein
großer Kreuzschlitz-Schraubendreher (+) benötigt.
• Alle mit der Einheit mitgelieferten Teile überprüfen, um
sicherzustellen, dass alle in Abbildung 1 gezeigten Teile (A
bis I) vorhanden sind. Alle Schrauben befinden sich in
einem Plastikbeutel, der an der Innenseite des Verpa-
ckungskartons festgeklebt ist.
• Bevor Sie mit der eingentlichen Montage des Ständers
beginnen, die Klemme an Position 1 (Abbildung 2), an der
das Pedalkabel aus der Rückseite des Querstücks D austritt,
lösen.
1 Montage des Ständers
Die Abbildungen 3, 4 und 5 beachten, wenn der Ständer
gemäß nachfolgender Vorgänge montiert wird.
1. Die Seitenteile A und B mit den vier Schrauben D an dem
Querstück E anbringen (Abbildung 3).
• Wenn Sie die beiden mit 2 markierten Teile
zusammensetzen, sollten die Metallstücke 3 an den
Innenseiten der Seitenteile A und B in die Schlitze an
den Enden des Querstücks D eingreifen. Stellen Sie
sicher, dass die Metallstücke bis zum Anschlag in die
Schlitze hineingedrückt werden. Anderenfalls stimmen
die Metallstücke 3 und die Schrauben E nicht genau
überein, so dass das Gewinde der Schrauben beschädigt
werden kann.
420A-G-026A
Abbildung 3
3
2
A
E
E
I
I
I
D
C
E
B
Querstück
Seitenteil
A
B
C
D
x4
x6
x1
x2
E
F
G
H
I x2
Abbildung 1
Abbildung 2
1
