Anhang
Die Angaben in Klammern verweisen auf Seiten mit näheren Erläuterungen.
.
Kamera
.
Ladegerät

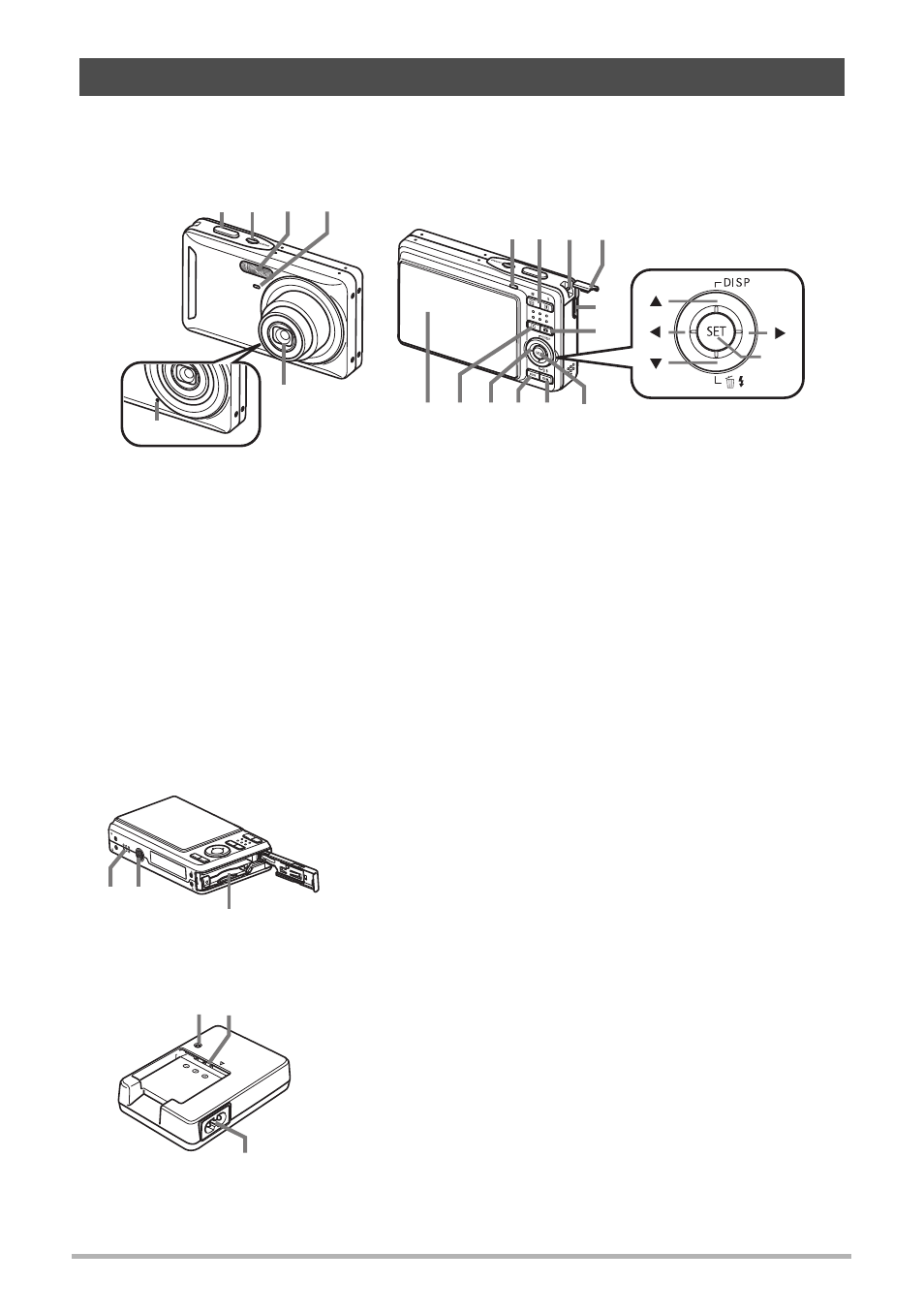

Allgemeine Anleitung
1 Auslöser (Seite 16)
2 [ON/OFF] (Strom)
(Seite 22)
3 Blitz (Seite 26)
4 Frontlampe
(Seiten 18, 52)
5 Objektiv
6 Mikrofon (Seiten 39, 68)
7 Kontrolllampe
(Seiten 16, 22, 26)
8 Zoomtaste
(Seiten 16, 36, 62)
9 Öse für Handschlaufe
(Seite 2)
bk Anschlussabdeckung
bl USB/AV-Anschluss
(Seiten 63, 72, 80, 89)
bm [r] (Aufnahme)-Taste
(Seiten 16, 22)
bn [SET]-Taste (Seite 23)
bo [BS]-Taste (Seite 42)
bp [MENU]-Taste
(Seite 46)
bq Steuertaste
([8] [2] [4] [6])
(Seite 23)
br [p] (Wiedergabe)-
Taste (Seiten 19, 22)
bs Farbdisplay
(Seiten 105, 122)
3 4 2 1
5
6
8 7 9 bk
bl
bm
bo bp bq br bs bn
[ ]
[ ]
[ ]
[ ]
[SET]
Vorderseite Rückseite
bt Akkufach/Speicherkartenslot
(Seiten 11, 14, 116, 118)
ck Stativgewinde
Zum Befestigen der Kamera auf einem Stativ.
cl Lautsprecher
ck cl
bt
Boden
3
2 1
1 [CHARGE]-Lampe
2 +- Kontakte
3 Netzeingang
