G-28
Montieren des Ständers
Festziehen von Gelenkverbinder und
Schraube
(1) Drehen Sie die Schraube etwa drei Umdrehungen
gegen den Uhrzeigersinn, um sicherzustellen, dass
sie in der Mitte des Gelenkverbinders liegt.
(2) Drehen Sie die Schraube langsam im Uhrzeigersinn
und überzeugen Sie sich, dass sie ohne Widerstand
anzieht. Falls Sie einen Widerstand spüren,
bedeutet dies, dass die Schraube nicht einwandfrei
in den Gelenkverbinder eingreift. Drehen Sie die
Schraube erneut gegen den Uhrzeigersinn und
versuchen Sie erneut, sie korrekt in Eingriff zu
bringen.
(3) Falls sich die Schraube nicht einwandfrei in
Eingriff bringen lässt, drehen Sie den
Gelenkverbinder bitte mit einem Schraubenzieher
um 180 Grad. Führen Sie dann erneut die Schritte
(1) und (2) aus, um die Schraube vom
Schraubenloch auf der anderen Seite her
einzudrehen.
* Gewaltsames Eindrehen einer verkantet
eingreifenden Schraube kann die Gewinde von
Schraube und Gelenkverbinder beschädigen,
wodurch die Schraube nicht mehr festgezogen
werden kann.
•

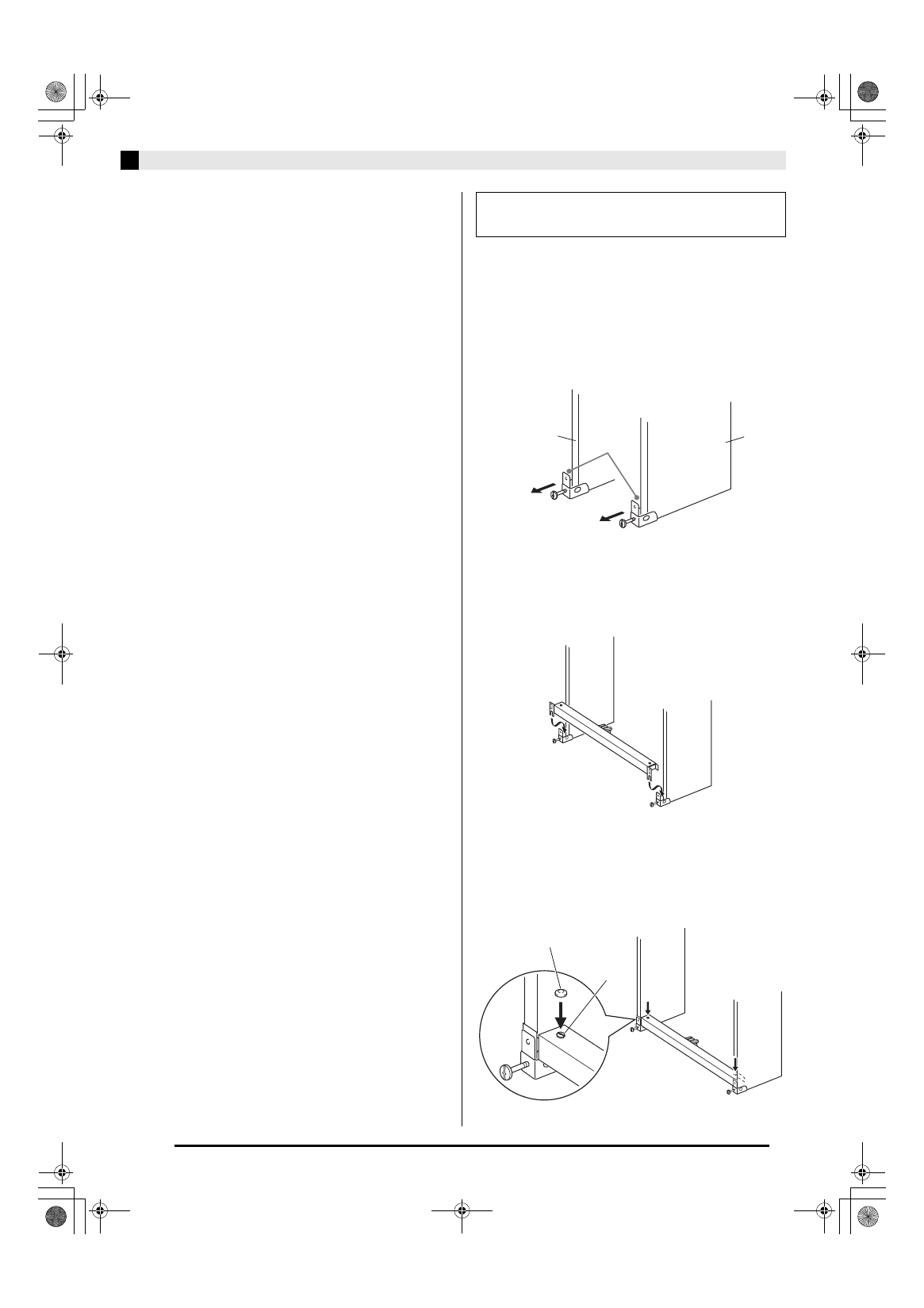

Führen Sie die Schritte 1 - 9 aus, beginnend auf Seite
G-25.
10.
Lösen Sie die Winkelbefestigungsschrauben
am Boden der Ständer-Seitentafeln A und B,
um wie in der Illustration gezeigt einen Spalt
zwischen den Seitentafeln und den
Eckwinkeln zu öffnen.
11.
Setzen Sie die Pedaleinheit wie in der
Illustration gezeigt mit den
Befestigungswinkeln in die in Schritt 10
geöffneten Spalte ein.
12.
Ziehen Sie die Schrauben G fest, die Sie
unter Schritt 9 provisorisch angezogen
haben.
•
Decken Sie die Schraubenköpfe mit den Kappen J
ab.
Bei Aufstellung des Ständers an einer
Wand
B
A
Spalt
G
J
B
