Zusammenbau
Zur Befestigung der Sicherheitsbügel benötigen Sie eine Bohrmaschine und einen
Kreuzschlitzschraubendreher.
Zum Zusammenbau des Türrecks benötigen Sie zusätzlich eine Kombizange oder einen
10er Schraubenschlüssel.
Teileübersicht:
Verbinden Sie die Stangen A mit den Stangen B, indem Sie die Pins der
Stangen A leicht eindrücken und in die Führung der Stange B einrasten lassen
(siehe Abb. 1b).
Anschließend verschrauben Sie die Stangen A und C, mit den Schrauben (E).
Abschließend verschrauben Sie die Stangen B und D mit den Schrauben (F) und den
Muttern (G). Legen Sie die Unterlegscheibe (H) vor die Mutter (G) und ziehen Sie die
Verschraubung fest an.
B B
C A
D
A

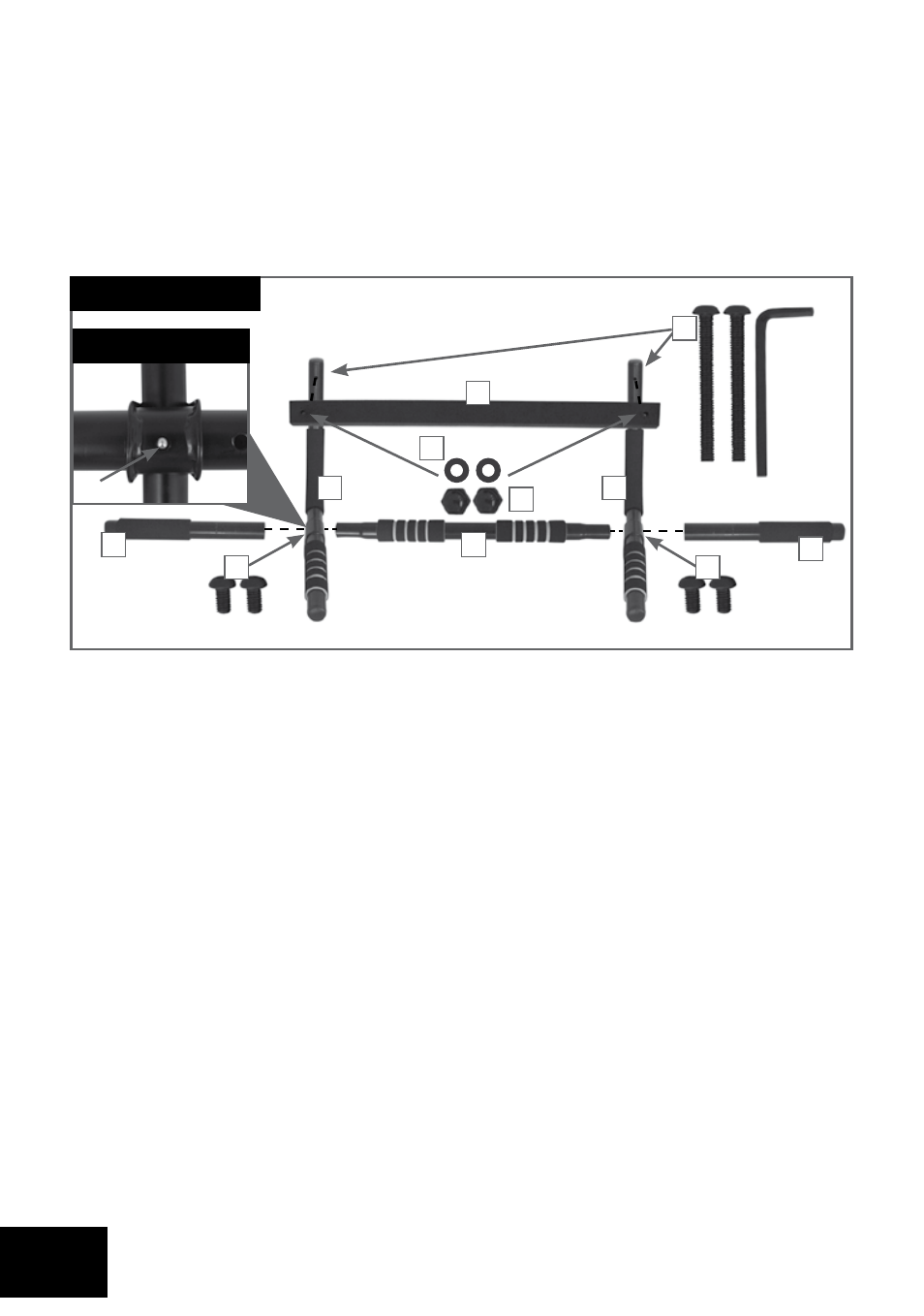

Abb. 1a
Abb. 1b
Pin
F
G
E E
H
