Asennus
SWW 1500 A1
FI
Työnnä ylemmät seinäkiinnikkeet
♦
B
laitteen takasivulla
C
oleviin koloihin
ja kiinnitä ne yhdessä kiinnityskulman
D
ja alempien seinäkiinnikkeiden
B
kanssa ruuveilla laitteen takasivulle. Käytä tähän 7 ruuvia M4 x 13 mm
(katso kuva Seinäkiinnikkeiden asennus).

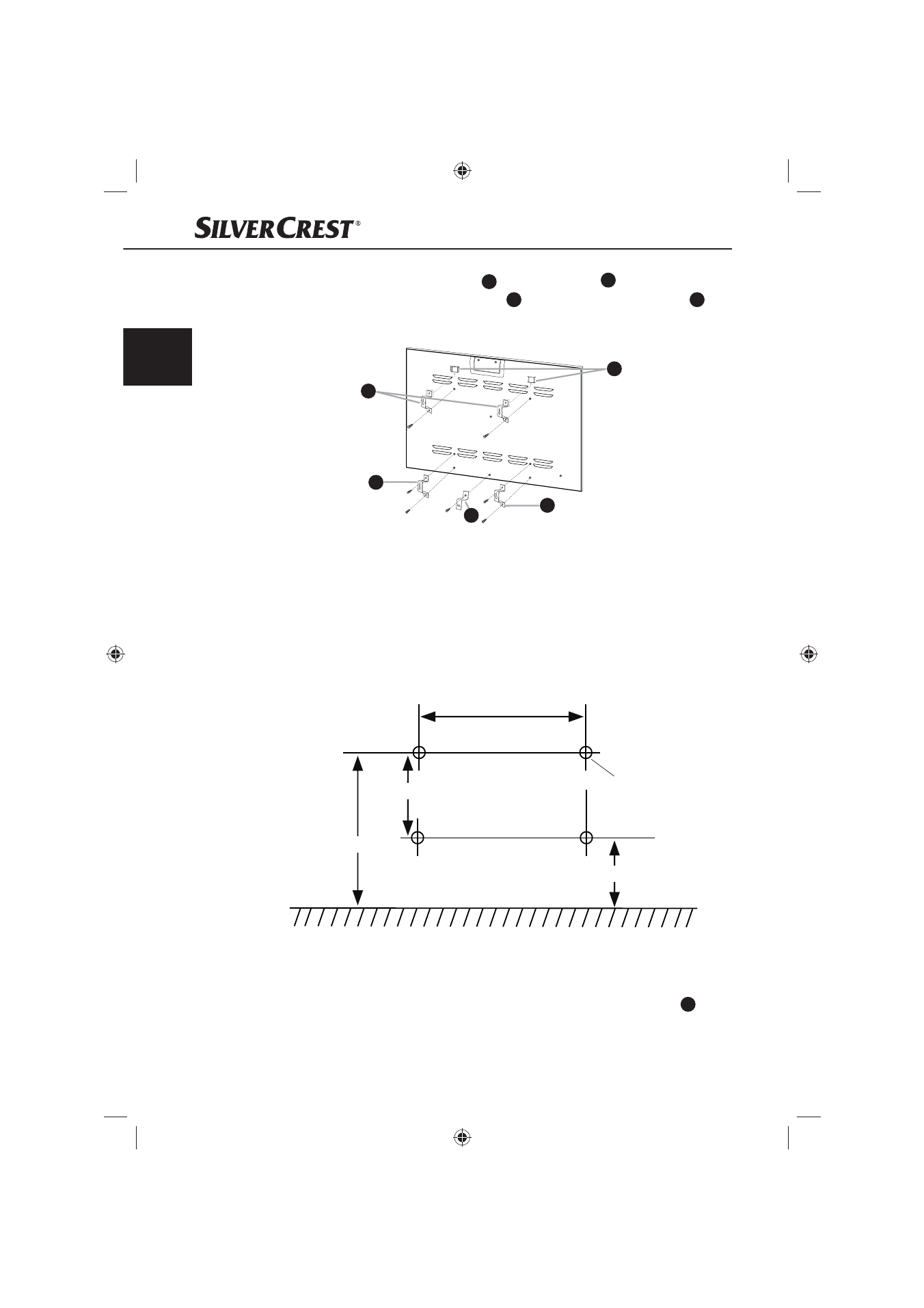

Kuva Seinäkiinnikkeiden asennus
Merkitse kaksi porareikää 600-650 mm:n korkeudelle ja 330 mm:n etäisyy-
♦
delle toisistaan.
Merkitse toiset kaksi porareikää 250-300 mm:n korkeudelle ja 330 mm:n
♦
etäisyydelle toisistaan. Ylempien ja alempien porareikien välisen etäisyyden
tulee olla 350 mm (katso kuva Porauskaavio).
Poraa sitten 8 mm:n poranterällä neljä reikää, joiden syvyys on vähintään
♦
40 mm.
330 mm
ø 8 mm, 40 mm
600 mm - 650 mm
350 mm
250 mm - 300 mm
Kuva Porauskaavio
Työnnä ruuvitulpat reikiin ja kierrä ruuvit M4 x 42 paikoilleen. Jätä ruuvin-
♦
kannat hieman koholle.
Ripusta sitten laite ruuveihin ja merkitse porareiän kohta kiinnityskulmalle
♦
