46
Montering
SWW 1500 A1
SE

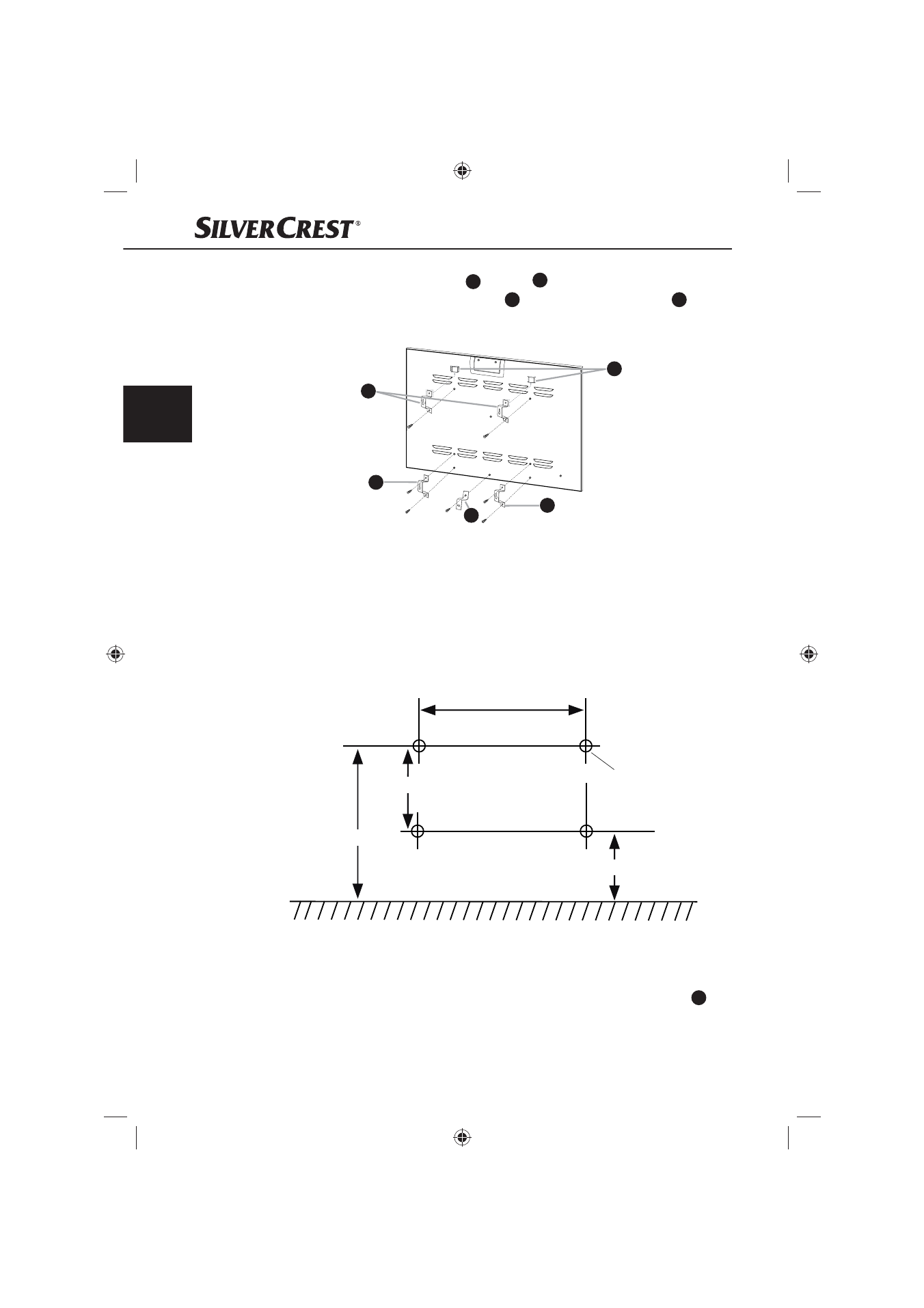

Skjut in de övre vägghållarna ♦ B i fästena C på produktens baksida
och skruva ihop dem med fästvinkeln D och de undre vägghållarna B
på sidan av produkten. Använd då de 7 skruvarna M4 x 13 mm (se bild
Montera vägghållare).
Bild Montera vägghållare
Märk ut för två borrhål på en höjd av 600-650 mm och med ett avstånd på ♦
330 mm.
Märk ut för ytterligare två borrhål på en höjd av 250-300 mm och med ett
♦
avstånd på 330 mm. Försäkra dig om att avståndet mellan de övre och de
undre hålen är 350 mm (se bild Borrschema).
Borra sedan de fyra hålen till ett djup på minst 40 mm med en borrmaskin
♦
och en 8 mm-borr.
330 mm
ø 8 mm, 40 mm
600 mm - 650 mm
350 mm
250 mm - 300 mm
Bild Borrschema
Stick in pluggarna i hålen och skruva sedan in skruvarna M4 x 42. ♦
Låt skruvarnas huvuden sticka ut en aning.
Häng upp produkten på skruvarna och markera borrhålet för fästvinkeln
♦ D .
B
C
D
B
B
