64
Montering
SWW 1500 A1
DK
Skub de øverste vægholdere ♦ B ind i holderne C på bagsiden af radia-
toren, og skru dem sammen med fastgøringsvinklen D og de nederste
vægholdere B på bagsiden af radiatoren. Brug de 7 skruer M4 x 13 mm
hertil (se fi g. Montering af vægholderne).

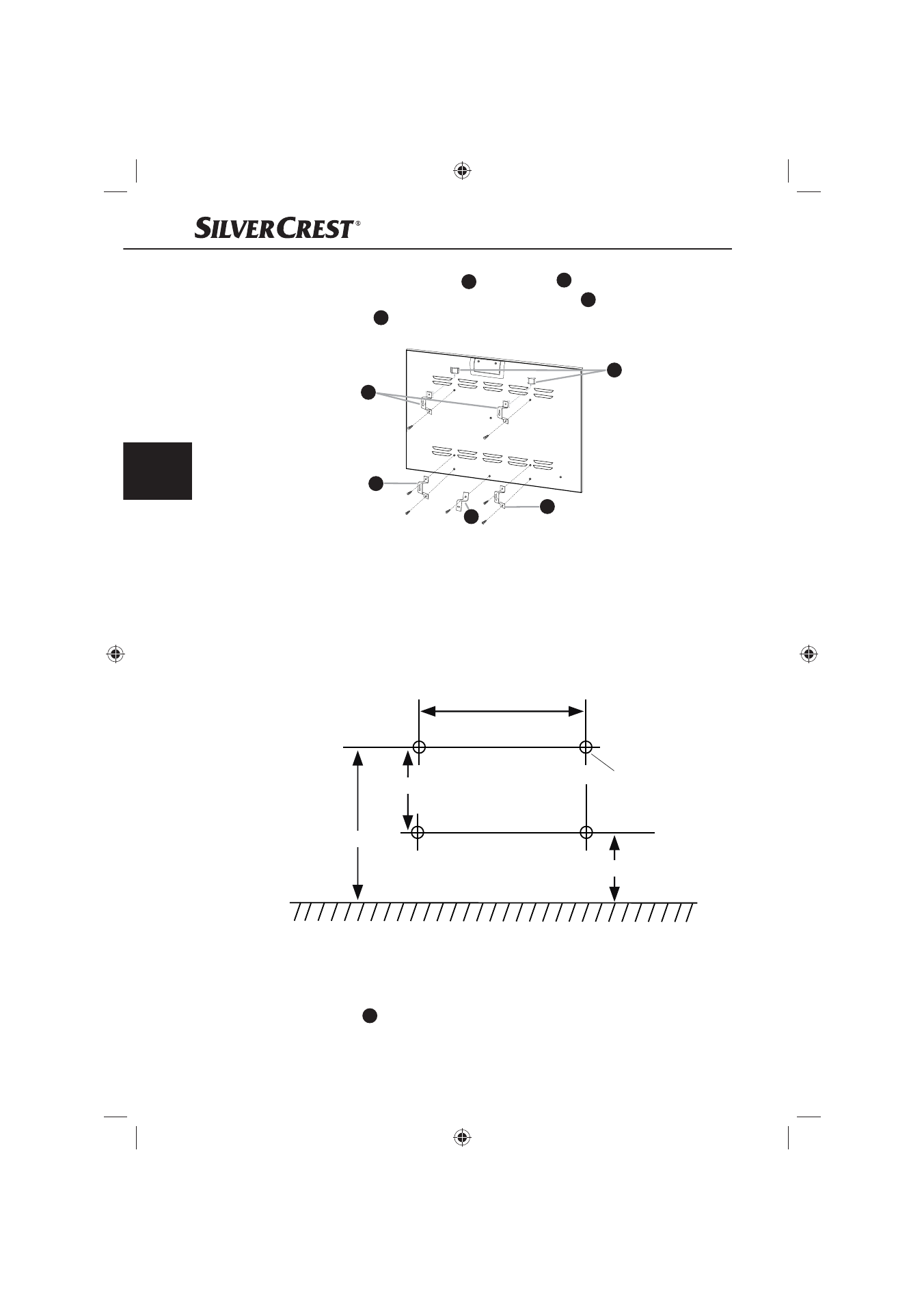

Fig. Montering af vægholderne
Markér to borehuller i en højde på 600-650 mm og med en afstand på ♦
330 mm.
Markér to borehuller mere i en højde på 250-300 mm og med en afstand
♦
på 330 mm. Sørg for, at afstanden mellem de øverste og nederste borehuller
er 350 mm (se fi g. Boreskema).
Bor nu de fi re huller med en minimumdybde på 40 mm med en boremaskine
♦
og et 8-mm-bor.
330 mm
ø 8 mm, 40 mm
600 mm - 650 mm
350 mm
250 mm - 300 mm
Fig. Boreskema
Sæt dyvlerne i hullerne, og skru skruerne M4 x 42 i. Lad skruehovederne ♦
rage lidt ud.
Hæng nu radiatoren op på skruerne, og markér fastgøringsvinklen til
♦
borehullet D .
B
C
D
B
B
