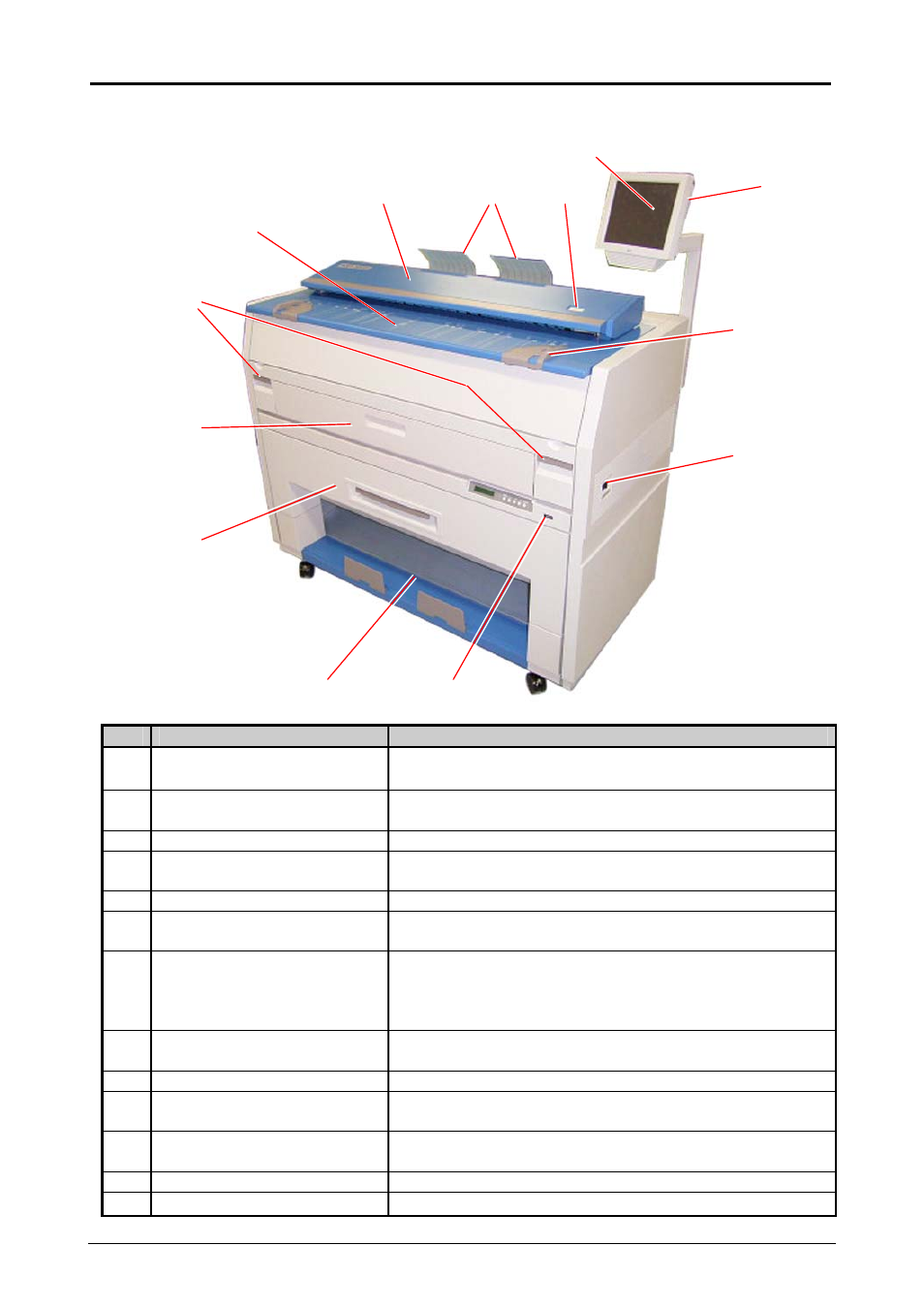

1. 5 Geräteansichten
1. 5. 1 Vorderseite
3
Nr. Bezeichnung Funktion
1 E IN /A US Schalter
• Drucker einschalten: ON drücken
• Drucker ausschalten: OFF drücken
2 Originalführungen Führen Sie das Original entlang den Originalführungen
unter den Scanner ein.
3 Bedieneinheit Touchscreen zur Bedienung des Gerätes
4 Not-Aus Taste Drücken Sie diese Taste, wenn Sie den Scan- oder
Kopiervorgang sofort abbrechen wollen.
5 Originalablage Hier wird das Original nach dem Scanvorgang abgelegt.
6 Scanner Das Einlesen des Originals (Bild nach oben) beim
Scannen oder Kopieren erfolgt mit dem Scanner.
7 Tonerfach/Originalzufuhr Öffnen Sie das Tonerfach, wenn die Tonerkartusche
ersetzt werden muss.
Legen Sie das Original hier am Scanner an, wenn es
gescannt oder kopiert werden soll.
8 Öffnungshebel für
Kopiereinheit
Zum Öffnen der Kopiereinheit Öffnungshebel ziehen.
9 Einzelblattzufuhr Einzelblatt hier anlegen.
10 Rollenfach Papierrolle hier eingelegen.
1 Rolle – Standard / 2 Rollen - optional
11 Druckausgabe Fertige Drucke werden hier abgelegt (Standard).
Zusatzgräte wie Sortierablage/Falter sind verfügbar.
12 Zählwerk Anzahl aller Drucke wird angezeigt.
13 Stift Mit diesem Stift bedienen Sie den Touchscreen.
Kapitel 1 Einführung 1-8
1
4
11
5 6
9
2
8
10
12
7
13
