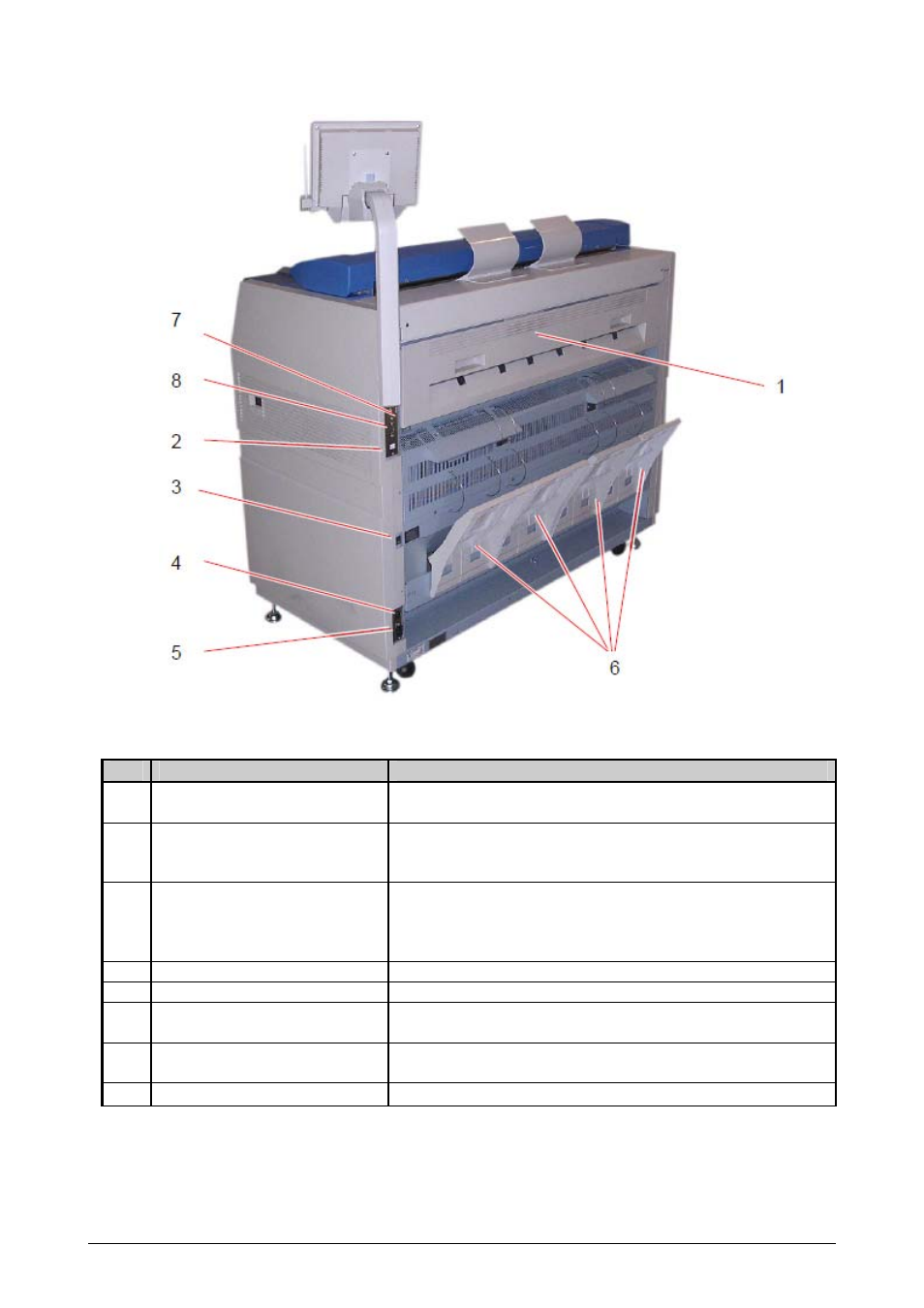

1. 5. 2 Rückseite
Nr.
Bezeichnung
Funktion
1
Abdeckung Druckausgabe
Bei Papierstau in Fixiereinheit diese Abdeckung öffnen
und Papierstau entfernen.
2
LAN Port
Schließen Sie das LAN-Kabel hier an, um den CX 8048
mit Ihrem Netzwerk zu verbinden.
ACHTUNG: Nicht mit Telefonanschluss verbinden.
3
Schalter Entfeuchter (Option
für USA)
Mit dem Entfeuchter kann Feuchtigkeit aus dem
Rollenmaterial entfernt werden.
Entfeuchter einschalten: „H“ drücken.
Entfeuchter ausschalten: „L“ drücken.
4
Stromanschluss
Anschlusskabel mit Netzanschluss verbinden.
5
Unterbrecher
Es ist möglich, die Stromzufuhr anzuschalten.
6
Kopienführungen
Die ausgedruckten Kopien werden hiermit zur
Druckausgabe geführt.
7
COM Port
Kabel vom optionalen Gerät hier anschließen.
(D-Sub Connector 9 Pins: max.12VDC)
8
USB-Anschluss max.
5VDC
