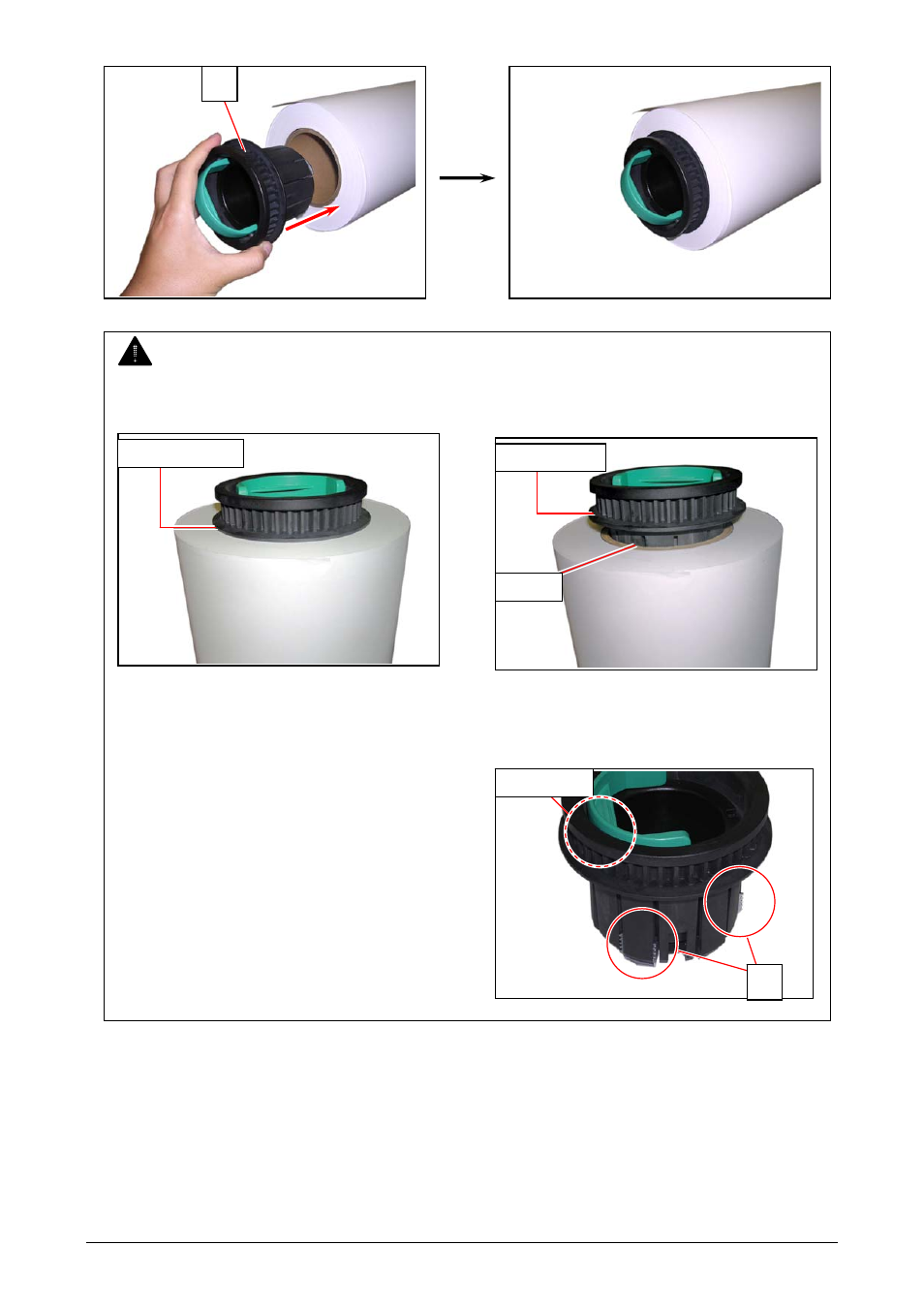

4. Setzen Sie die Verschlusskappen (4) in beide Enden des neuen Rollenkerns ein.
WICHTIG
(1) Setzen Sie beide Verschlusskappen so in den Rollenkern ein, dass der innere Kranz der
Verschlusskappe vollständig mit den Stirnseiten des Rollenkerns abschließt.
Lücke
Innerer Kranz
Innerer Kranz
4
Richtig: vollständig eingesetzt Falsch: verkantet eingesetzt. Innenseite
des Rollenkerns wird nicht
berührt
(2) Die Verschlusskappe verfügt über
Stopper (6) mit scharfen Kanten.
Vermeiden Sie Berührungen.
6: (hinten)
6
2-6 Kapitel 2 Bedienung
